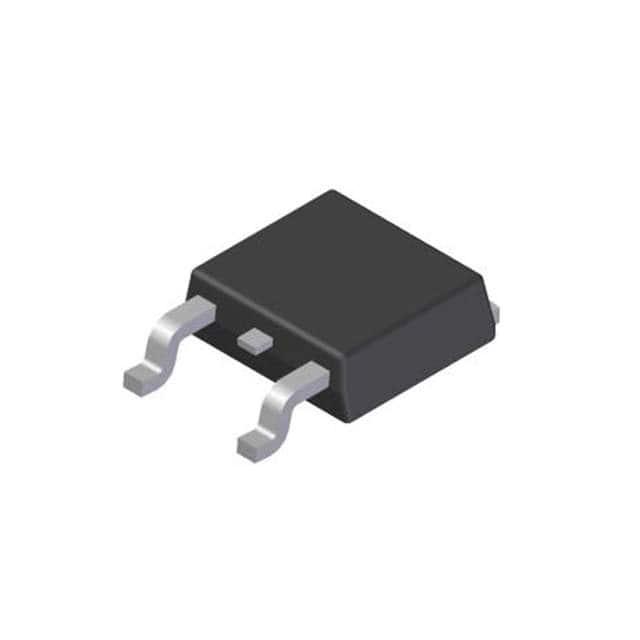

AOD442

产品分类: 场效应管(MOSFET)
产品描述:
供应商型号: AOD442
供应商: 云汉优选
标准整包数: 10
UDU SEMICONDUCTOR/佑德半导体 场效应管(MOSFET) AOD442

AOD442概述

    # AOD442 N-Channel MOSFET 技术手册

    产品简介


    AOD442 是一款高密度沟槽式N-通道MOSFET,适用于同步降压转换器等广泛的应用场景。该器件符合RoHS标准及绿色产品要求,提供了出色的RDSON(导通电阻)和栅极电荷,具有高效的开关性能和卓越的可靠性。

    技术参数


    绝对最大额定值
    - 漏源电压(VDS):60V
    - 栅源电压(VGS):±20V
    - 最大脉冲漏电流(IDM):246A
    - 单脉冲雪崩能量(EAS):325.5mJ
    - 雪崩电流(IAS):22.6A
    - 最大总功率耗散(PD@TC=25℃):434.7W
    - 储存温度范围(TSTG):-55至150℃
    - 工作结温范围(TJ):-55至150℃
    热阻
    - 结到环境热阻(RθJA):1-62℃/W
    - 结到外壳热阻(RθJC):1-3.6℃/W
    电气特性
    - 漏源击穿电压(BVDSS):60V
    - 静态漏源导通电阻(RDS(ON)):20mΩ (VGS=10V, ID=30A)
    - 栅阈电压(VGS(th)):1.2-2.5V
    - 栅源泄漏电流(IGSS):±100nA (VGS=±20V, VDS=0V)
    - 前向跨导(gfs):17S (VDS=5V, ID=15A)
    - 栅电阻(Rg):3.2Ω (VDS=0V, VGS=0V, f=1MHz)
    - 总栅电荷(Qg):12.6nC (VDS=48V, VGS=4.5V, ID=12A)

    产品特点和优势


    1. 高密度沟槽技术:提供低RDSON和高效率。
    2. 100% EAS保证:保证最大单脉冲雪崩能量。
    3. 绿色产品:符合RoHS标准。
    4. 超低栅极电荷:减少开关损耗,提高整体系统效率。
    5. 优良的性能稳定性:在宽泛的工作温度范围内保持良好的性能表现。

    应用案例和使用建议


    应用案例
    - 同步降压转换器:适用于需要高效率、快速响应的电源管理电路。
    - 通信设备:适用于需要高性能电源管理的通信设备。
    - 工业自动化:用于需要稳定电源输出的工业控制设备。
    使用建议
    - 在高温环境下使用时,注意散热设计,确保结温不超过150℃。
    - 根据具体应用选择合适的驱动电压,以确保最佳的性能表现。

    兼容性和支持


    AOD442 与常见的电子设备和系统兼容,适用于多种应用场景。制造商提供详尽的技术支持文档,包括安装指南、测试报告等,以帮助客户更好地使用该产品。

    常见问题与解决方案


    问题1:在高环境温度下,器件的性能下降?
    - 解决方案:增加散热措施,如增加散热片或使用风扇等冷却装置,确保结温在安全范围内。
    问题2:器件出现过热现象?
    - 解决方案:检查散热设计,确保良好的热传导路径。可以考虑使用更高散热性能的封装材料。
    问题3:开关过程中出现异常噪声?
    - 解决方案:检查驱动电路,确保驱动电压和频率的设置正确。适当调整驱动电阻以优化开关速度。

    总结和推荐


    AOD442是一款高性能的N-通道MOSFET,具有低RDSON、高效率和优良的可靠性。其广泛的应用领域和稳定的性能使其成为电源管理电路的理想选择。建议在设计电源管理系统时优先考虑使用此产品。

AOD442参数

参数
Vgs(th)-栅源极阈值电压 -
通道数量 -
Rds(On)-漏源导通电阻 -
最大功率耗散 -
Vgs-栅源极电压 -
Ciss-不同 Vds 时的输入最大电容 -
栅极电荷 -
FET类型 -
Vds-漏源极击穿电压 -
配置 -
Id-连续漏极电流 -

AOD442厂商介绍

UDU SEMICONDUCTOR是一家半导体公司,专注于设计和制造高性能的半导体产品,以满足各种电子设备的需求。以下是对UDU SEMICONDUCTOR的简要介绍,包括其主营产品分类、应用领域和优势:

1. 主营产品分类:
- 模拟IC:包括电源管理IC、信号放大器、数据转换器等,用于处理模拟信号。
- 数字IC:包括微控制器、存储器、逻辑IC等,用于处理数字信号。
- 混合信号IC:结合模拟和数字信号处理功能,适用于需要同时处理两种信号的应用。

2. 应用领域:
- 消费电子:如智能手机、平板电脑、智能家居设备等。
- 工业控制:用于自动化设备、机器人技术等。
- 汽车电子:包括车载信息娱乐系统、安全系统等。
- 通信设备:如基站、路由器、交换机等。

3. UDU SEMICONDUCTOR的优势:
- 技术创新:持续投入研发,拥有多项专利技术。
- 性能卓越:产品在速度、功耗、集成度等方面具有竞争力。
- 定制服务:能够根据客户需求提供定制化的半导体解决方案。
- 质量可靠:严格的质量控制流程,确保产品的稳定性和可靠性。

UDU SEMICONDUCTOR致力于通过其高质量的半导体产品,为客户提供高效、可靠的解决方案,以支持他们在全球市场中的竞争力。

AOD442数据手册

厂牌 PDF简要描述 下载
UDU SEMICONDUCTOR/佑德半导体 场效应管(MOSFET) UDU SEMICONDUCTOR/佑德半导体 AOD442 AOD442数据手册

AOD442封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 0.576
1000+ ¥ 0.5382
2000+ ¥ 0.5016
库存: 50000
起订量: 500 增量: 0
交货地:
最小起订量为:500
合计: ¥ 288
