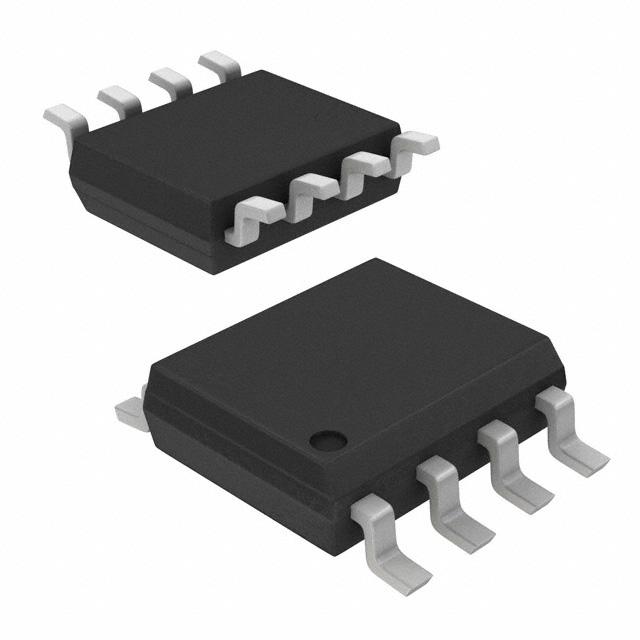

FDS8880

产品分类: 场效应管(MOSFET)
产品描述: 2.5W(Ta) 20V 2.5V@ 250uA 30nC@ 10 V 2个N沟道 30V 10mΩ@ 11.6A,10V 11.6A 1.235nF@ 15V
供应商型号: FDS8880
供应商: 云汉优选
标准整包数: 10
UDU SEMICONDUCTOR/佑德半导体 场效应管(MOSFET) FDS8880

FDS8880概述

    FDS8880 N-Channel MOSFET 技术手册

    1. 产品简介


    FDS8880 是一款高密度沟槽 N 沟道金属氧化物半导体场效应晶体管(N-channel MOSFET),主要用于同步降压转换器。它通过提供极低的导通电阻(RDS(ON))和栅极电荷,满足高性能开关电源的需求。此外,FDS8880 符合RoHS和绿色产品标准,并保证全功能可靠性,使其适用于广泛的工业和消费电子产品中。

    2. 技术参数


    - 电压参数:
    - 漏源电压 (VDS): 30V
    - 栅源电压 (VGS): ±20V
    - 电流参数:
    - 持续漏极电流 (ID): 15.0A (TA=25℃), 8.2A (TA=70℃)
    - 脉冲漏极电流 (IDM): 42A
    - 功率参数:
    - 单脉冲雪崩能量 (EAS): 61mJ
    - 雪崩电流 (IAS): 35A
    - 最大耗散功率 (PD): 1.5W (TA=25℃)
    - 温度参数:
    - 存储温度范围 (TSTG): -55℃ 至 150℃
    - 工作结温范围 (TJ): -55℃ 至 150℃
    - 热阻参数:
    - 结到环境热阻 (RθJA): 85℃/W
    - 结到外壳热阻 (RθJC): 36℃/W
    - 其他参数:
    - 阈值电压 (VGS(th)): 1.2V 至 1.5V
    - 开关时间 (td(on)): 6.2ns 至 12.4ns
    - 上升时间 (tr): 59ns 至 106ns
    - 关断延迟时间 (td(off)): 27.6ns 至 55ns
    - 下降时间 (tf): 8.4ns 至 16.8ns

    3. 产品特点和优势


    - 超低栅极电荷: 有助于降低开关损耗。
    - 100% EAS 保证: 提供可靠的雪崩耐受能力。
    - 绿色环保设备: 符合RoHS和绿色产品标准。
    - 优秀的CdV/dt 效果: 减少过电压的影响。
    - 先进的高密度沟槽技术: 实现低导通电阻和快速开关特性。

    4. 应用案例和使用建议


    - 应用场景: 主要应用于同步降压转换器,用于需要高效能和紧凑设计的应用中,如通信设备、服务器电源及消费电子产品。
    - 使用建议:
    - 为了优化散热,应确保良好的散热路径,特别是在高电流情况下。
    - 在高温环境下使用时,要注意其最大工作温度限制。
    - 避免长期处于雪崩区域工作,以防止损坏。

    5. 兼容性和支持


    - 兼容性: FDS8880 可与其他标准 MOSFET 引脚兼容的产品互换使用。
    - 支持: 厂商提供全面的技术支持,包括详尽的数据手册、设计指南及应用笔记。

    6. 常见问题与解决方案


    - 问题: 在高温下性能下降。
    - 解决方案: 使用散热片或散热风扇来辅助散热。
    - 问题: 开关频率过高导致过热。
    - 解决方案: 减小开关频率或增加开关过程中的冷却时间。
    - 问题: 导通电阻变化大。
    - 解决方案: 确保栅极电压稳定且在最佳工作范围内。

    7. 总结和推荐


    FDS8880 是一款高性能的N沟道MOSFET,以其低导通电阻、快速开关能力和高可靠性著称。其适用广泛的应用场景,特别是对效率要求高的场合。尽管价格可能较高,但考虑到其性能和可靠性,对于需要高效率和高可靠性的应用场景,推荐使用 FDS8880。

FDS8880参数

参数
Vds-漏源极击穿电压 30V
配置 独立式
最大功率耗散 2.5W(Ta)
Id-连续漏极电流 11.6A
Ciss-不同 Vds 时的输入最大电容 1.235nF@ 15V
FET类型 2个N沟道
通道数量 1
Vgs-栅源极电压 20V
Rds(On)-漏源导通电阻 10mΩ@ 11.6A,10V
Vgs(th)-栅源极阈值电压 2.5V@ 250uA
栅极电荷 30nC@ 10 V

FDS8880厂商介绍

UDU SEMICONDUCTOR是一家半导体公司,专注于设计和制造高性能的半导体产品,以满足各种电子设备的需求。以下是对UDU SEMICONDUCTOR的简要介绍,包括其主营产品分类、应用领域和优势:

1. 主营产品分类:
- 模拟IC:包括电源管理IC、信号放大器、数据转换器等,用于处理模拟信号。
- 数字IC:包括微控制器、存储器、逻辑IC等,用于处理数字信号。
- 混合信号IC:结合模拟和数字信号处理功能,适用于需要同时处理两种信号的应用。

2. 应用领域:
- 消费电子:如智能手机、平板电脑、智能家居设备等。
- 工业控制:用于自动化设备、机器人技术等。
- 汽车电子:包括车载信息娱乐系统、安全系统等。
- 通信设备:如基站、路由器、交换机等。

3. UDU SEMICONDUCTOR的优势:
- 技术创新:持续投入研发,拥有多项专利技术。
- 性能卓越:产品在速度、功耗、集成度等方面具有竞争力。
- 定制服务:能够根据客户需求提供定制化的半导体解决方案。
- 质量可靠:严格的质量控制流程,确保产品的稳定性和可靠性。

UDU SEMICONDUCTOR致力于通过其高质量的半导体产品,为客户提供高效、可靠的解决方案,以支持他们在全球市场中的竞争力。

FDS8880数据手册

厂牌 PDF简要描述 下载
UDU SEMICONDUCTOR/佑德半导体 场效应管(MOSFET) UDU SEMICONDUCTOR/佑德半导体 FDS8880 FDS8880数据手册

FDS8880封装设计

查看详情并下载
Symbol
Footprint
3D Model
