PJM4602DNSG-S

产品分类: 场效应管(MOSFET)
厂牌: PJSEMI/平晶微
产品描述: 5nC@ 4.5V 60mΩ@ 4.5V,2A 2A SOT-23-6
供应商型号: 14M-PJM4602DNSG-S SOT-23-6
供应商: 云汉优选
标准整包数: 1

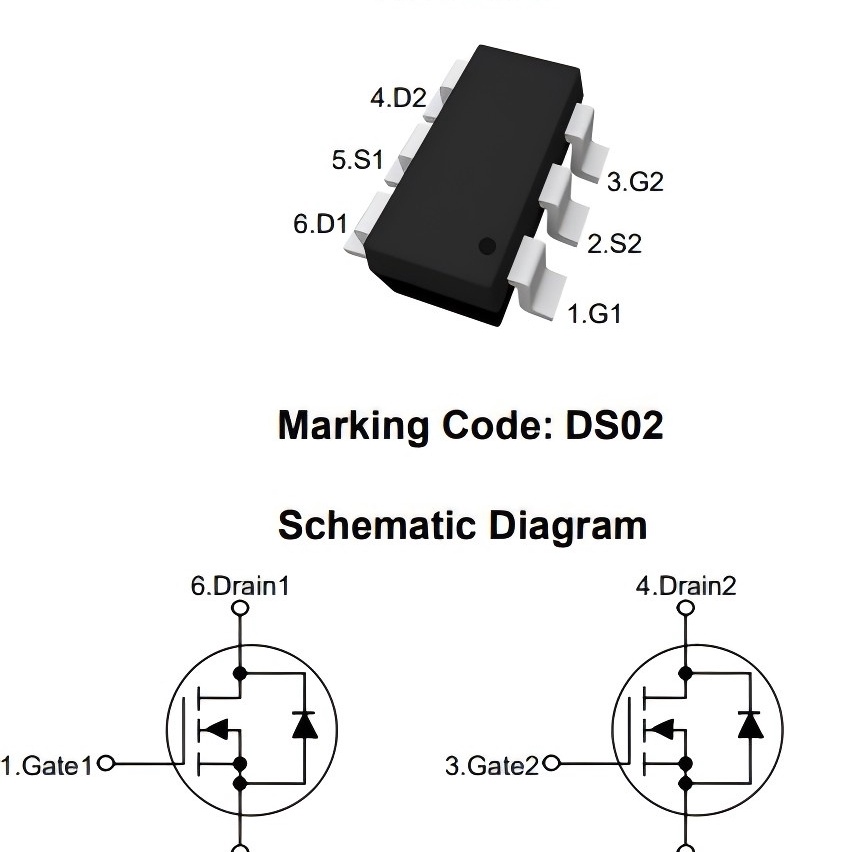

PJSEMI/平晶微 场效应管(MOSFET) PJM4602DNSG-S

PJM4602DNSG-S概述

    PJM4602DNSG-S 双通道增强模式功率MOSFET 技术手册

    产品简介


    PJM4602DNSG-S 是一款由平景半导体(Ping Jing Semiconductor)生产的双通道增强模式功率MOSFET,采用SOT-23-6封装。该产品适用于多种应用,如电池保护、负载开关及电源管理等领域,具有快速切换、低门极电荷和导通电阻、高功率处理能力等特性。

    技术参数


    PJM4602DNSG-S的关键技术参数如下:
    - 电压参数:VDS = 20V,ID = 2A,VGS = ±12V
    - 电流参数:连续漏极电流ID = 2A,脉冲漏极电流IDM = 10A
    - 最大耗散功率:PD = 1W
    - 热阻:RθJA = 125°C/W
    - 工作温度范围:TJ = -55°C 至 +150°C
    - 二极管特性:反向恢复电压V(BR)DSS = 20V,零门电压漏极电流IDSS = 1μA

    产品特点和优势


    - 快速切换:PJM4602DNSG-S 具有快速开关特性,适用于高频应用。
    - 低门极电荷和导通电阻:典型情况下,RDS(on) 为 48mΩ (VGS = 4.5V, ID = 2A),低门极电荷有助于降低驱动电路的功耗。
    - 高功率和电流处理能力:PJM4602DNSG-S 能够处理高达 20V 的漏源电压和 2A 的连续漏极电流,具备高可靠性。

    应用案例和使用建议


    PJM4602DNSG-S 可应用于多个领域,例如电池保护、负载开关及电源管理系统。在实际应用中,可以用于电池充电电路中保护电池免受过压或过流的影响,也可用于负载开关控制,以实现高效的电力分配。
    使用建议:
    - 在设计电路时,确保 VGS 不超过 ±12V,避免损坏器件。
    - 对于高频率应用,考虑其快速切换的特性,减少电路中的杂散电感和电容,以提高效率。
    - 针对负载开关应用,选择合适的 RGEN 以匹配所需的切换速度。

    兼容性和支持


    PJM4602DNSG-S 与常见的SOT-23-6封装兼容,便于集成到现有的电路板设计中。制造商提供了详细的技术文档和支持服务,包括焊接条件、存储条件及焊接后的测试指导,确保产品能够可靠地应用于各种场合。

    常见问题与解决方案


    1. Q:如何正确焊接?
    - A:推荐的回流焊接峰值温度应在 245°C 以上。如果峰值温度低于此值,可调整焊接时间长度、厚度以保证焊接质量。

    2. Q:如何安全储存?
    - A:建议存储温度在 5°C 到 40°C 之间,湿度在 30% 到 80%RH 之间,推荐存储期限为一年。

    总结和推荐


    PJM4602DNSG-S 是一款高效可靠的双通道增强模式功率MOSFET,具备快速切换、低门极电荷和导通电阻等特点,在电池保护、负载开关及电源管理等领域具有广泛的应用前景。总体而言,强烈推荐该产品用于上述应用,特别是需要高效率和高性能的场景。
    通过以上介绍,相信读者已经对PJM4602DNSG-S的功能特点、应用领域和技术参数有了全面了解。对于希望提升系统性能和可靠性的工程师来说,这款产品无疑是一个值得考虑的选择。

PJM4602DNSG-S参数

参数
Ciss-不同 Vds 时的输入最大电容 -
Vgs(th)-栅源极阈值电压 -
配置 -
最大功率耗散 -
Id-连续漏极电流 2A
Rds(On)-漏源导通电阻 60mΩ@ 4.5V,2A
通道数量 -
栅极电荷 5nC@ 4.5V
Vgs-栅源极电压 -
FET类型 -
Vds-漏源极击穿电压 -
通用封装 SOT-23-6

PJM4602DNSG-S厂商介绍

Pingjingsemi(平晶半导体)是一家致力于半导体领域的高科技公司,专注于研发和生产各类半导体产品。公司主营产品包括集成电路、分立器件、传感器等,广泛应用于消费电子、汽车电子、工业控制、通信设备等多个领域。

Pingjingsemi的产品分类如下:
1. 集成电路:包括微处理器、存储器、逻辑器件等,用于实现复杂的数据处理和控制功能。
2. 分立器件:包括二极管、三极管、MOSFET等,用于实现基本的电子功能,如信号放大、开关控制等。
3. 传感器:包括温度、压力、光敏等传感器,用于检测环境参数并将其转换为电信号。

Pingjingsemi的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出性能优异、可靠性高的新产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和可靠性。
3. 客户服务:提供全方位的技术支持和定制化服务,满足客户的个性化需求。
4. 市场竞争力:凭借高性价比的产品和优质的服务,Pingjingsemi在半导体市场占据重要地位。

PJM4602DNSG-S数据手册

厂牌 PDF简要描述 下载
PJSEMI/平晶微 场效应管(MOSFET) PJSEMI/平晶微 PJM4602DNSG-S PJM4602DNSG-S数据手册

PJM4602DNSG-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 0.2999
50+ ¥ 0.2822
150+ ¥ 0.2519
1500+ ¥ 0.2114
3000+ ¥ 0.1835
90000+ ¥ 0.1764
库存: 500
起订量: 5 增量: 3000
交货地:
最小起订量为:5
合计: ¥ 1.49
