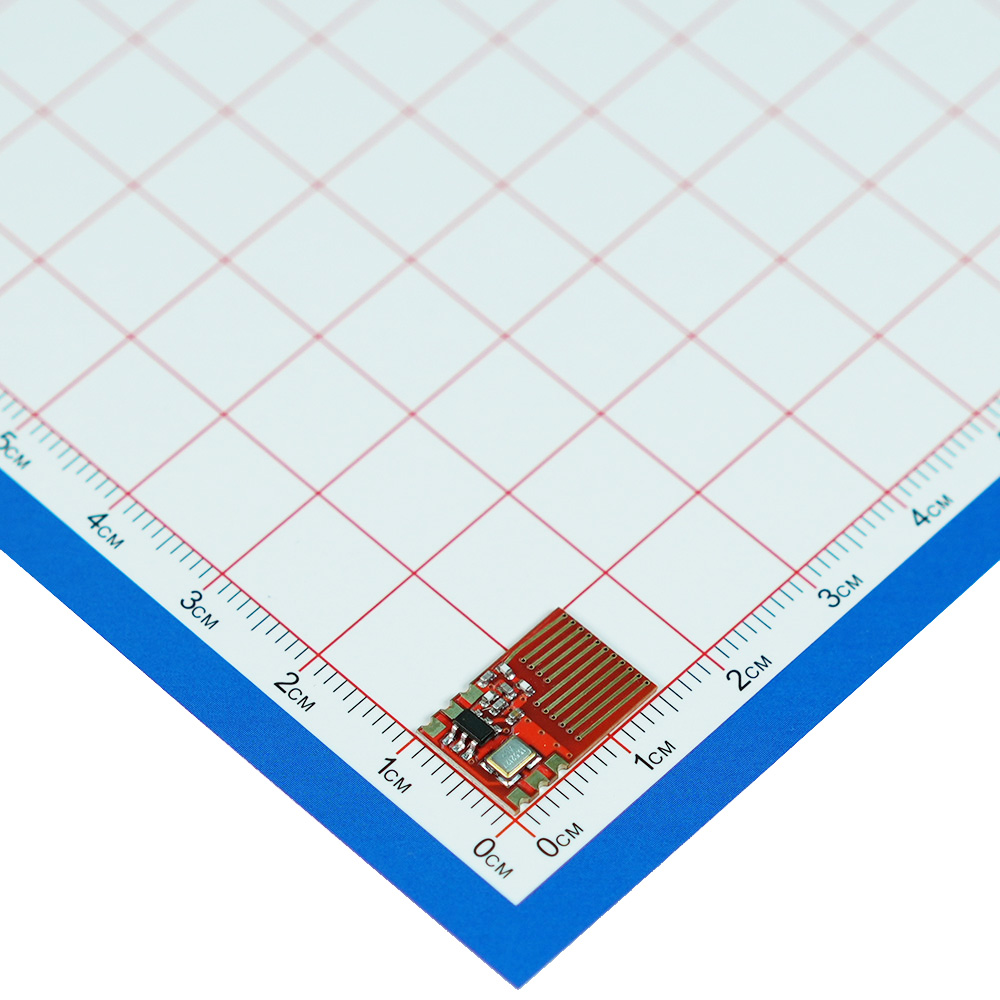

远-R4A_433_V1.01

产品分类: 射频模块
产品描述: ASK/OOK 2.95mA 433.92/315Mhz 9.6Kbps 2V~5.5V 15.367mm*9.906mm*2mm
供应商型号: 14M-远-R4A_433_V1.01
供应商: 云汉优选
标准整包数: 1
FENGNIAORF/深圳蜂鸟无线 射频模块 远-R4A_433_V1.01

远-R4A_433_V1.01概述

    远-R4A 接收模块技术手册

    一、产品简介


    远-R4A是一款微型无线遥控接收模块,专为各类无线遥控产品设计。该模块具备高灵敏度和超小体积,内置高性能RF集成芯片,能够实现外部控制功耗。远-R4A不仅集成了射频放大器、混频器、中频放大器、频率综合器、自动增益控制等多种功能,还提供了稳定可靠的无线通信解决方案,适用于智能家居、工业自动化等多个领域。

    二、技术参数


    远-R4A接收模块的技术规格如下:
    - 工作频率: 315/433.92 MHz(可选)
    - 工作电压: 2.0 - 5.5 V(典型值:3.0 V)
    - 工作电流: 2.95 mA @ 433 MHz
    - 调制方式: ASK/OOK
    - 频率带宽: 350 kHz
    - 天线阻抗: 50 Ω
    - 休眠电流: 0.1 μA
    - 数据输入: 3 - 5 V电平
    - 外形尺寸: 15.37 × 9.90 mm × 2.00 mm(长×宽×厚)
    - 工作温度: -30 ℃ ~ +80 ℃

    三、产品特点和优势


    远-R4A的主要特点是:
    - 高灵敏度: 可在低信号环境中稳定工作。
    - 超小体积: 方便嵌入各种小型设备。
    - 外部控制功耗: 便于系统管理。
    - 自带天线: 减少额外的天线安装成本和复杂性。
    这些特点使其在众多无线遥控产品中脱颖而出,特别是在对空间和功耗有严格要求的应用场景中。

    四、应用案例和使用建议


    远-R4A可以广泛应用于智能家居、遥控门锁、工业自动化控制等领域。例如,在智能家居中,它可以用于接收遥控信号,从而控制灯光、空调等设备。
    使用建议:
    1. 电源稳定性: 使用前确保电源稳定性,建议使用低噪声电源并进行适当的滤波处理。
    2. 安装位置: 尽量避免安装在靠近大电感和DC-DC转换器的地方。
    3. 休眠模式: 利用休眠控制功能降低功耗,提高电池寿命。
    4. 安装方式: 推荐使用贴片安装,并支持波峰焊/回流焊工艺。

    五、兼容性和支持


    远-R4A具有良好的兼容性,可与市场上常见的无线遥控发射模块配套使用。制造商提供了技术支持,包括详细的文档和在线咨询服务,以帮助用户更好地利用该产品。

    六、常见问题与解决方案


    以下是一些用户可能遇到的问题及解决方案:
    - 问题1: 信号不稳定
    - 解决方案: 检查电源稳定性,并尝试调整模块的安装位置,远离干扰源。
    - 问题2: 功耗过高
    - 解决方案: 启用休眠模式,降低工作电流。
    - 问题3: 数据无法正常接收
    - 解决方案: 确认数据输入电平符合要求,并检查接线是否正确。

    七、总结和推荐


    综上所述,远-R4A接收模块凭借其高灵敏度、超小体积和灵活的功耗控制功能,成为无线遥控领域的理想选择。它特别适合对体积和功耗有严格要求的应用场景。强烈推荐给需要高效、可靠的无线遥控解决方案的用户。如有任何疑问,可通过提供的技术支持渠道获得帮助。

远-R4A_433_V1.01参数

参数
频段 433.92/315Mhz
发射电流 2.95mA
天线形式 -
灵敏度 -
调制方式 ASK/OOK
发射功率 -
功耗 -
数据速率 9.6Kbps
工作电压 2V~5.5V
接收电流 -
芯片平台 -
长*宽*高 15.367mm*9.906mm*2mm

远-R4A_433_V1.01厂商介绍

fengniaoRF是一家专注于射频(RF)和微波领域的高科技公司。公司主营产品包括射频放大器、射频混频器、射频开关、射频滤波器、射频衰减器、射频电缆组件等。这些产品广泛应用于通信、**、****、****、医疗设备、测试测量等多个领域。

fengniaoRF的优势在于:

1. 技术领先:公司拥有一支经验丰富的研发团队,不断推出性能优越的新产品,满足市场需求。

2. 品质可靠:公司严格遵循国际质量管理体系,确保产品质量稳定可靠。

3. 定制服务:公司可根据客户需求,提供定制化的产品解决方案。

4. 快速响应:公司具备快速响应市场变化的能力,及时为客户提供技术支持和服务。

5. 价格合理:公司通过规模化生产和优化供应链管理,为客户提供具有竞争力的价格。

总之,fengniaoRF凭借其技术优势、品质保证、定制服务和快速响应,为客户提供优质的射频和微波产品,助力客户在各自领域取得成功。

远-R4A_433_V1.01数据手册

厂牌 PDF简要描述 下载
FENGNIAORF/深圳蜂鸟无线 射频模块 FENGNIAORF/深圳蜂鸟无线 远-R4A_433_V1.01 远-R4A_433_V1.01数据手册

远-R4A_433_V1.01封装设计

查看详情并下载
Symbol
Footprint
3D Model
