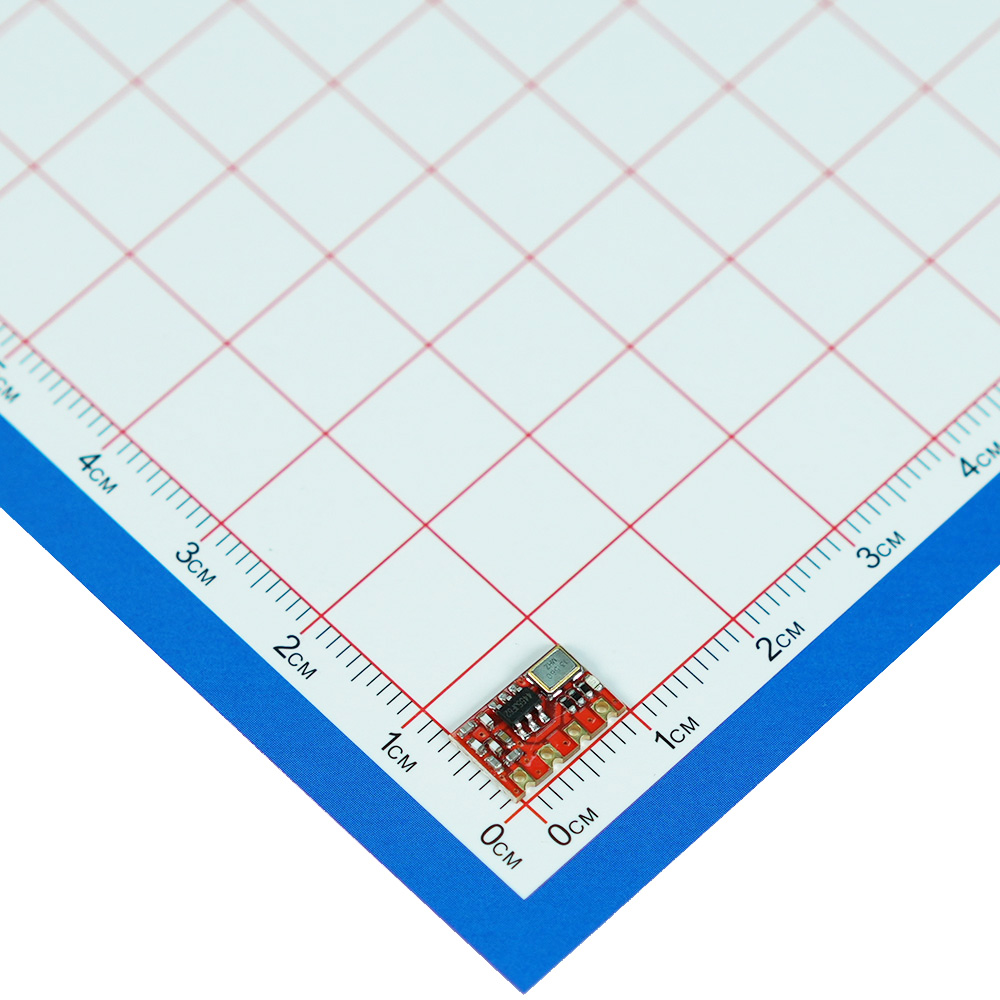

远-T1L_433_V1.0

产品分类: 射频模块
产品描述: ASK调幅 433.92/315Mhz 2V~5.5V 10.54mm*6.86mm*2mm
供应商型号: 14M-远-T1L_433_V1.0
供应商: 云汉优选
标准整包数: 1
FENGNIAORF/深圳蜂鸟无线 射频模块 远-T1L_433_V1.0

远-T1L_433_V1.0概述

    # 远-T1L 小家电遥控发射模块技术手册

    产品简介


    远-T1L 是一款专为小家电遥控设计的发射模块。该模块采用高性能 RF 芯片,并内置谐波抑制电路,具备超小体积、低功耗、宽电压范围和高稳定性等特性。远-T1L 模块通过 FCC 和 CE 认证,适用于纽扣电池供电。广泛应用于各类小家电遥控系统中,提供了便捷可靠的远程控制解决方案。

    技术参数


    主要

    技术参数


    - 工作频率: 315 MHz / 433.92 MHz
    - 工作电压: 2-5V (典型值 3V)
    - 工作电流: 9 mA (3V 供电, 30% 调制占空比)
    - 调制方式: ASK/OOK
    - 输出功率: +12 dBm
    - 谐波抑制: >40 dBc
    - 传输速率: 0.1~9.6 kbps
    - 频偏: ±0.05 MHz
    - 天线阻抗: 50 Ω
    - 数据输入: 3V 电平 (2.2~3.6V)
    - 尺寸: 10.54 × 6.86 × 2.0 mm [长 × 宽 × 厚]
    - 工作温度: -40℃~+85℃
    注意事项
    1. DAT 数据端为 3V 电平,需直接与编码 IC 连接。
    2. 有些编码 IC (MCU) 输出 3.6-12V 电平,请在 DAT 与编码 IC 之间串联 20K 电阻 (3.6-5V) 或 51K 电阻 (5-12V) 以保护模块。
    3. 电源稳定性至关重要,建议进行滤波处理,并远离大电感。
    4. 建议使用贴片安装,并支持波峰焊/回流焊。

    产品特点和优势


    - 超小体积:模块尺寸仅为 10.54 × 6.86 × 2.0 mm,便于集成到各种小型设备中。
    - 低功耗:工作电流仅 9 mA @ 3V,显著延长电池使用寿命。
    - 宽电压范围:支持 2-5V 电压输入,适应多种供电需求。
    - 高稳定性:内置谐波抑制电路,确保信号的纯净和稳定。
    - 大功率输出:+12 dBm 的高输出功率,提供良好的信号覆盖范围。
    - 可靠性认证:通过 FCC 和 CE 认证,符合国际标准。

    应用案例和使用建议


    应用案例
    远-T1L 模块广泛应用于智能家居、遥控玩具、自动门控制等领域的小家电遥控系统。例如,在自动门控制系统中,它可以实现远程开启和关闭门的功能,提供便利性和安全性。
    使用建议
    1. 在安装过程中,建议选用贴片安装,并做好电源滤波处理,确保稳定的工作状态。
    2. 为了达到最佳效果,选择合适的天线非常重要。建议购买几种不同的天线进行实测,以找到最适合的应用场景。
    3. 使用开发助手工具可以轻松测量信号强度,有助于优化系统性能。

    兼容性和支持


    远-T1L 模块具有广泛的兼容性,可与其他常见的小家电遥控设备无缝对接。厂商提供 10 年质保服务,确保用户长期受益于优质的产品支持。如有任何技术疑问或需要更多开发资料,可随时联系客服获取帮助。

    常见问题与解决方案


    问题 1:如何连接 DAT 数据端?
    解决方法:DAT 数据端为 3V 电平,直接与编码 IC 连接即可。如编码 IC 输出电平超出 3.6-12V,需在 DAT 与编码 IC 之间串联相应阻值的电阻以保护模块。
    问题 2:如何提高信号的稳定性和覆盖范围?
    解决方法:使用优质的天线,并进行电源滤波处理,确保电源的稳定性和模块工作的可靠性。此外,可以考虑更换更长或更高增益的天线以提升信号覆盖范围。

    总结和推荐


    综上所述,远-T1L 发射模块以其紧凑的设计、卓越的性能和广泛的适用性,成为小家电遥控系统的理想选择。推荐在智能家居、遥控玩具和其他需要远程控制的小型设备中使用。凭借出色的低功耗和高稳定性,远-T1L 可以为用户提供长久可靠的遥控体验。

远-T1L_433_V1.0参数

参数
功耗 -
工作电压 2V~5.5V
发射电流 -
灵敏度 -
接收电流 -
数据速率 -
频段 433.92/315Mhz
调制方式 ASK调幅
发射功率 -
天线形式 -
芯片平台 -
长*宽*高 10.54mm*6.86mm*2mm

远-T1L_433_V1.0厂商介绍

fengniaoRF是一家专注于射频(RF)和微波领域的高科技公司。公司主营产品包括射频放大器、射频混频器、射频开关、射频滤波器、射频衰减器、射频电缆组件等。这些产品广泛应用于通信、**、****、****、医疗设备、测试测量等多个领域。

fengniaoRF的优势在于:

1. 技术领先:公司拥有一支经验丰富的研发团队,不断推出性能优越的新产品,满足市场需求。

2. 品质可靠:公司严格遵循国际质量管理体系,确保产品质量稳定可靠。

3. 定制服务:公司可根据客户需求,提供定制化的产品解决方案。

4. 快速响应:公司具备快速响应市场变化的能力,及时为客户提供技术支持和服务。

5. 价格合理:公司通过规模化生产和优化供应链管理,为客户提供具有竞争力的价格。

总之,fengniaoRF凭借其技术优势、品质保证、定制服务和快速响应,为客户提供优质的射频和微波产品,助力客户在各自领域取得成功。

远-T1L_433_V1.0数据手册

厂牌 PDF简要描述 下载
FENGNIAORF/深圳蜂鸟无线 射频模块 FENGNIAORF/深圳蜂鸟无线 远-T1L_433_V1.0 远-T1L_433_V1.0数据手册

远-T1L_433_V1.0封装设计

查看详情并下载
Symbol
Footprint
3D Model
