450-0162C

产品分类: 无线收发芯片
厂牌: LAIRD
产品描述: 16dBm Bluetooth,WiFi 320mA 802.11a/b/g/c,蓝牙 16QAM,64QAM,BPSK,CCK,DSSS,OFDM,QPSK 2.402GHz 2.48GHz 433.3Mbps PCM,SDIO,UART 93dBm 贴片安装 10mm*10mm*1.2mm
供应商型号: 741-450-0162C
供应商: Mouser
标准整包数: 1
LAIRD 无线收发芯片 450-0162C

450-0162C概述

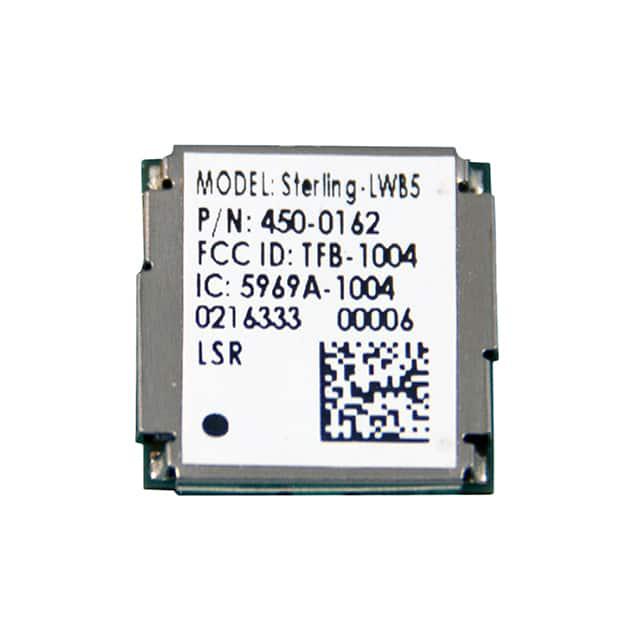

    Sterling-LWB5 Module: A Comprehensive Technical Overview

    1. 产品简介


    Sterling-LWB5模块是一种高性能的无线局域网(WLAN)和蓝牙组合模块,适用于2.4 GHz和5 GHz频段。它集成了802.11 a/b/g/n/ac标准和蓝牙2.1+EDR、蓝牙3.0及蓝牙4.2(包括低功耗蓝牙)。Sterling-LWB5主要应用于安全和楼宇自动化、物联网/机器对机器(M2M)连接以及智能网关等领域。

    2. 技术参数


    WLAN传输功率:
    - +16 dBm, 11 Mbps, CCK (b)
    - +13 dBm, 54 Mbps, OFDM (g)
    - +11 dBm, HT20 MCS7 (n)
    WLAN接收灵敏度:
    - -87 dBm, 8% PER, 11 Mbps (b)
    - -73 dBm, 10% PER, 54 Mbps (g)
    - -71 dBm, 10% PER, MCS7 (n)
    电气特性:
    - 操作电压:VBAT = 3.20V 至 3.60V,VDDIO = 1.71V 至 1.89V
    - 工作温度:-40°C 至 +85°C
    认证:
    - 全球接受度:FCC (美国),IC (加拿大),ETSI (欧洲),Giteki (日本),RCM (澳大利亚/新西兰)
    - 符合REACH和RoHS标准

    3. 产品特点和优势


    - 双频支持:支持2.4 GHz和5 GHz频段,适用于各种无线应用。
    - 集成度高:集成了Wi-Fi、蓝牙和芯片天线(可选外置天线),简化了设计和制造过程。
    - 多种封装选项:提供15.5 mm x 21 mm 和 10 mm x 10 mm两种尺寸,方便集成到不同应用中。
    - 灵活性强:通过不同的模块版本满足各种用户需求,如内部芯片天线或外部天线。

    4. 应用案例和使用建议


    应用案例:
    - 安全和楼宇自动化系统
    - 物联网/M2M连接
    - 智能网关
    使用建议:
    - 对于需要快速上市的产品,可以利用制造商的设计服务来开发定制硬件或软件。
    - 在集成过程中,严格遵循模块应用指南以确保电磁兼容(EMC)认证的有效性。

    5. 兼容性和支持


    - 兼容性:与多个地区的无线通信标准兼容,易于在全球范围内部署。
    - 支持和服务:制造商提供设计和集成支持,帮助客户解决硬件和软件相关问题。

    6. 常见问题与解决方案


    - 问题1:如何安装和焊接?
    - 解决方案:推荐使用无铅焊接工艺,并遵循推荐的回流曲线。

    - 问题2:如何存储模块以防止损坏?
    - 解决方案:遵守湿度敏感等级(MSL)要求,并妥善存储在干燥环境中。

    7. 总结和推荐


    总结:
    Sterling-LWB5模块是一款高度集成且灵活的无线通信模块,具备优秀的电气特性和广泛的认证。其多样的封装选项和强大的技术支持使其成为许多应用场景的理想选择。
    推荐:
    强烈推荐使用Sterling-LWB5模块,特别是对于需要高度集成和多样化功能的项目。如果您不确定如何开始,可以联系制造商获取专业设计服务。

450-0162C参数

参数
最大工作供电电压 -
最小工作频率 2.402GHz
最小工作供电电压 -
射频系列/标准 Bluetooth,WiFi
模块/芯片分类 -
典型输出功率 16dBm
接收机数量 -
最大数据速率 433.3Mbps
传输电流 -
接口类型 PCM,SDIO,UART
典型供电电流 -
发送机数量 -
支持协议 802.11a/b/g/c,蓝牙
典型灵敏度 93dBm
最大工作频率 2.48GHz
调制方式 16QAM,64QAM,BPSK,CCK,DSSS,OFDM,QPSK
接收电流 320mA
长*宽*高 10mm*10mm*1.2mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售

450-0162C厂商介绍

Laird公司是一家全球领先的高性能电磁干扰(EMI)和射频干扰(RFI)屏蔽解决方案供应商,专注于为电子设备提供保护,以抵抗电磁干扰和射频干扰。Laird的产品广泛应用于各种行业,包括电信、医疗、汽车、**和消费电子等。

主营产品分类包括:
1. 屏蔽材料:如屏蔽胶带、屏蔽膜、屏蔽泡沫等,用于减少电磁和射频干扰。
2. 热管理解决方案:如导热界面材料、散热片等,帮助电子设备有效散热。
3. 无线性能产品:如天线、无线模块等,增强无线通信性能。
4. 测试与测量设备:用于评估电磁兼容性和无线性能。

Laird的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新产品以满足市场需求。
2. 定制解决方案:能够根据客户特定需求提供定制化的屏蔽和热管理解决方案。
3. 全球服务网络:在全球设有多个办事处和制造基地,提供快速响应和本地化服务。
4. 质量控制:严格的质量管理体系确保产品性能和可靠性。

450-0162C数据手册

厂牌 PDF简要描述 下载
LAIRD 无线收发芯片 LAIRD 450-0162C 450-0162C数据手册

450-0162C封装设计

查看详情并下载
Symbol
Footprint
3D Model
