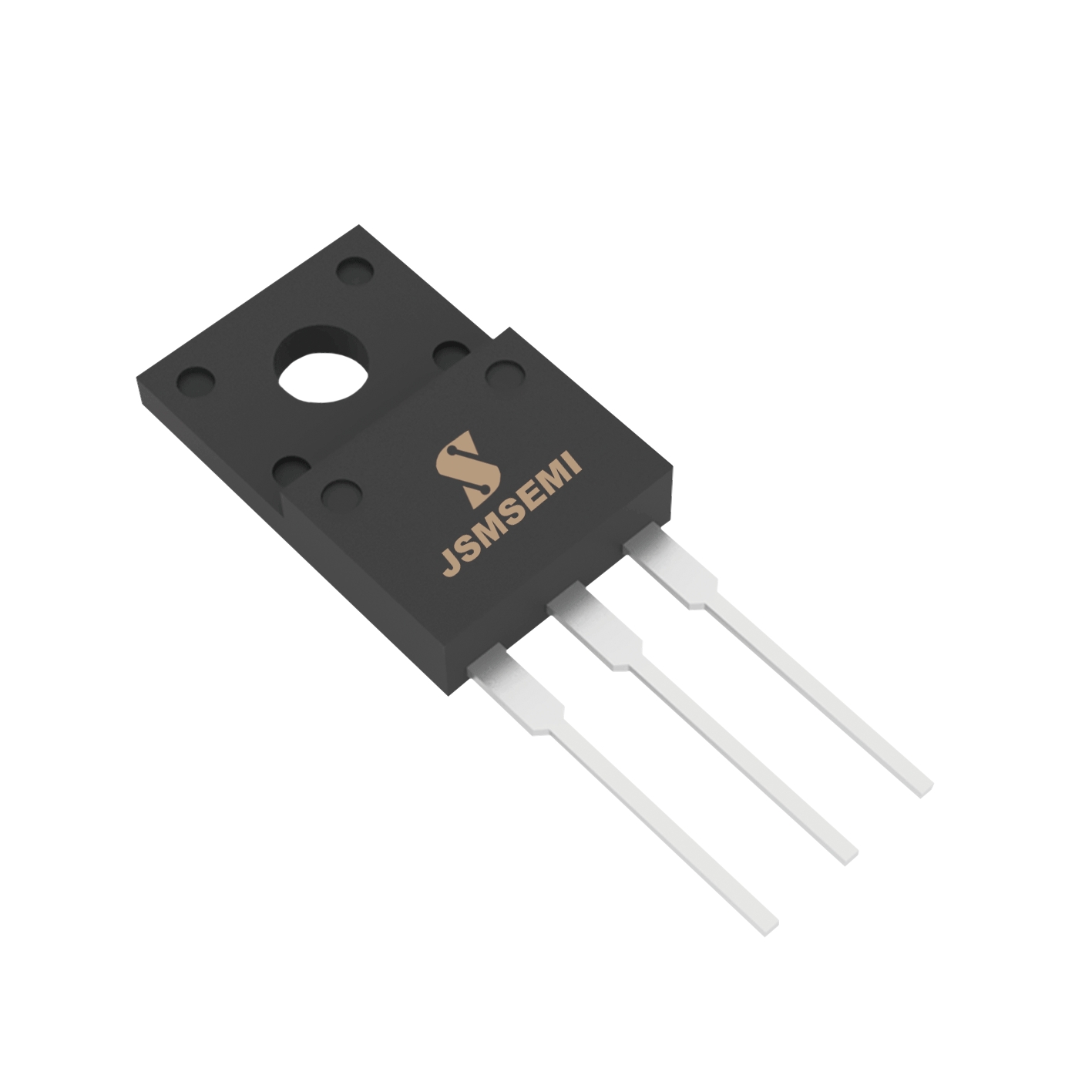

JSM10N60F

产品分类: 场效应管(MOSFET)
产品描述: TO-220F N-MOS 10A 600V
供应商型号: JSM10N60F TO-220F
供应商: 云汉优选
标准整包数: 50
JSMICRO/深圳杰盛微 场效应管(MOSFET) JSM10N60F

JSM10N60F概述

    JSM10N60F N-Channel Enhanced VDMOSFET 技术手册



    产品简介




    JSM10N60F 是一种硅基增强型VDMOSFET晶体管,采用自对准平面技术制造。这种技术能够减少导通损耗,提高开关性能,并增强雪崩能量。这款晶体管特别适用于各种功率开关电路,用于实现系统的小型化和更高的效率。它的封装形式为TO-220F,符合RoHS标准。


    技术参数




    | 符号 | 参数 | 量程 | 单位 |
    | --- | --- | --- | --- |
    | VDSS | 源漏电压 | 600 | V |
    | ID | 持续漏电流 | 10 | A |
    | IDM | 脉冲漏电流 | 40 | A |
    | VGS | 栅源电压 | ±30 | V |
    | EAS | 单脉冲雪崩能量 | 580 | mJ |
    | dv/dt | 峰值二极管恢复dv/dt | 5.0 | V/ns |
    | PD | 功耗 | 40 | W |
    | TJ,Tstg | 工作结温和存储温度范围 | -55到150 | ℃ |

    其他电气特性

    - 开启阈值电压 (VGS(TH)): 2.0至4.0 V
    - 导通电阻 (RDS(ON)): 0.68 Ω (最大值: 0.9 Ω)
    - 门电荷 (Qg): 32 nC
    - 反向传输电容 (Crss): 7.5 pF


    产品特点和优势




    JSM10N60F具有以下独特功能和优势:

    - 快速开关:出色的开关性能,使得在高频应用中表现优异。
    - 低导通电阻 (RDS(ON)≤0.9Ω),降低功耗并提高能效。
    - 低门电荷 (Typical Data: 32nC),减少驱动所需的能量。
    - 低反向传输电容 (Typical: 7.5pF),优化高频性能。
    - 通过100%单脉冲雪崩能量测试,确保高可靠性。

    这些特点使其在适配器和充电器的电源开关电路中表现出色,尤其适用于需要高性能和高可靠性的应用。


    应用案例和使用建议




    应用案例:
    - 适配器电源开关电路
    - 充电器中的开关电路

    使用建议:
    - 在设计时考虑高温下的热管理和散热需求。
    - 选择适当的栅极驱动器以充分利用快速开关的优势。


    兼容性和支持




    JSM10N60F 支持与大多数现有的电源开关电路兼容,提供详细的电气特性信息,便于设计工程师进行集成。制造商提供了全面的技术支持和维护服务,以确保用户在使用过程中获得最佳体验。


    常见问题与解决方案




    问题1:如何正确安装该器件?
    - 解决方案:确保正确的焊接温度(最高温度为300℃),并使用合适的焊接工具,避免损坏器件。

    问题2:如何判断器件是否正常工作?
    - 解决方案:使用万用表测量关键电气参数,如导通电阻和源漏电压。此外,可以通过测量电流和电压来检查其工作状态。


    总结和推荐




    综上所述,JSM10N60F N-Channel Enhanced VDMOSFET 在高性能电源开关电路中表现出色。其快速开关、低导通电阻和高可靠性使其成为适配器和充电器的理想选择。强烈推荐给需要高效能和高可靠性的应用场合。
