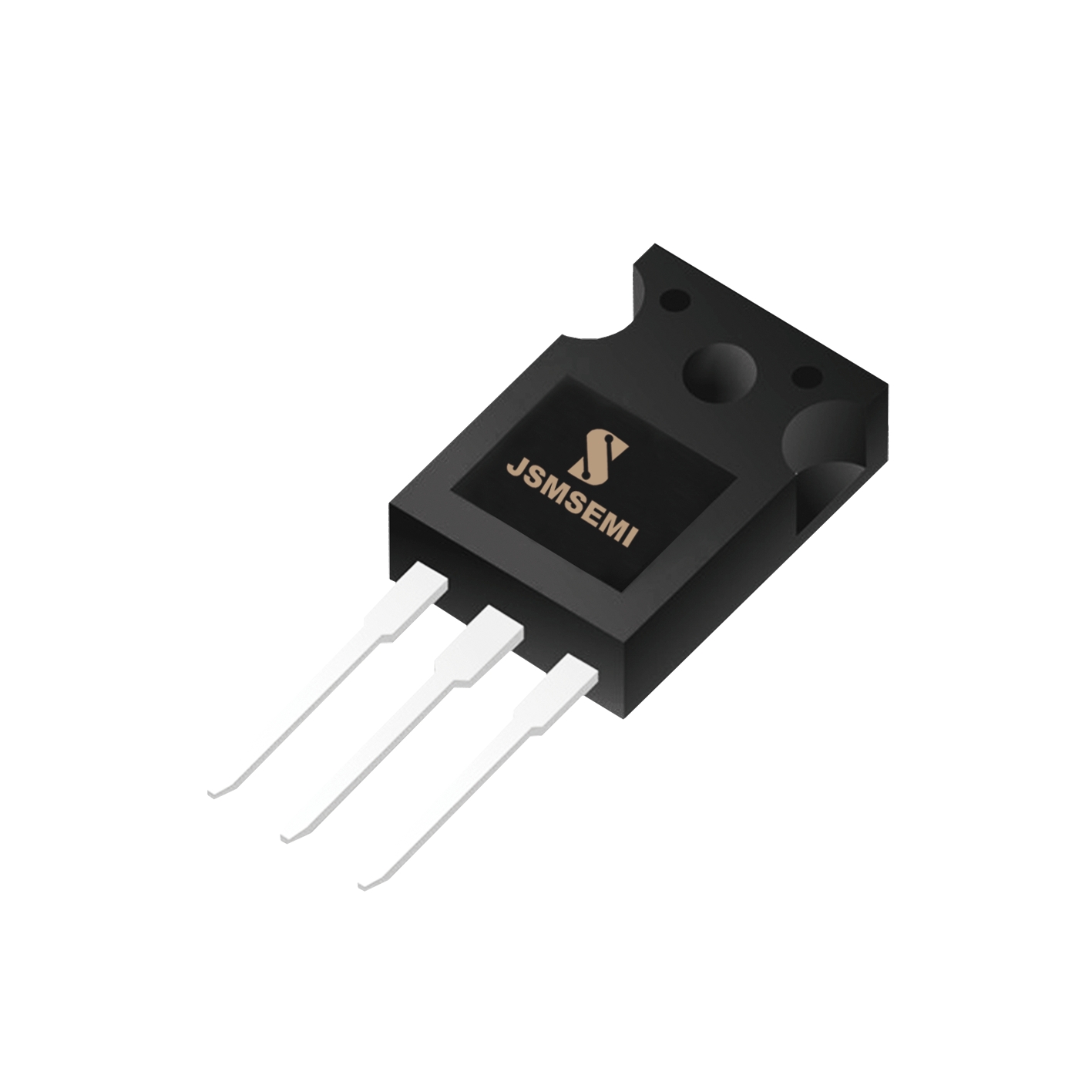

JSM90N20P

产品分类: 场效应管(MOSFET)
产品描述: N沟道 200V 90A
供应商型号: JSM90N20P TO-247
供应商: 云汉优选
标准整包数: 30
JSMICRO/深圳杰盛微 场效应管(MOSFET) JSM90N20P

JSM90N20P概述

    JSM90N20P 220V N-Channel MOSFET 技术手册解析

    1. 产品简介


    JSM90N20P 是一款 220V N-Channel MOSFET(金属氧化物半导体场效应晶体管),主要用于开关模式电源(SMPS)、不间断电源(UPS)和功率因数校正(PFC)。该产品采用TO-3P 和 TO-247 封装形式,通过了100%的雪崩测试,具备快速开关能力和卓越的dv/dt能力。

    2. 技术参数


    - 电压参数
    - 漏源电压(VGS=0V): 220V
    - 连续漏极电流(VGS=10V, TC=25°C): 80A
    - 脉冲漏极电流(注1): 320A
    - 栅源电压: ±20V
    - 单次脉冲雪崩能量(注2): 1960.2mJ
    - 雪崩电流(注1): 19.8A
    - 重复雪崩能量(注1): 1176.1mJ
    - 最大功率耗散(TC=25°C): 140W
    - 峰值二极管恢复dv/dt(注1): 5.0
    - 热阻抗
    - 结到壳热阻(RthJC): 89°C/W
    - 结到环境热阻(RthJA): 60°C/W
    - 电容参数
    - 输入电容(Ciss): 57pF
    - 输出电容(Coss): 89pF
    - 反向传输电容(Crss): 61pF
    - 驱动参数
    - 总门极电荷(Qg): 67nC
    - 门极-源极电荷(Qgs): 33.8nC
    - 门极-漏极电荷(Qgd): 177nC
    - 导通延时时间(td(on)): 5ns
    - 关断延时时间(td(off)): 1050ns
    - 关断下降时间(tf): 67ns
    - 其他参数
    - 工作结温和存储温度范围(TJ, Tstg): -55°C ~ +150°C

    3. 产品特点和优势


    JSM90N20P 具有以下几个显著特点和优势:
    - 快速开关能力:可实现高效能开关操作。
    - 100%雪崩测试:保证产品的可靠性和稳定性。
    - 改进的dv/dt能力:有效减少瞬态干扰。
    - 高可靠性:适用于高温和高电压环境。

    4. 应用案例和使用建议


    JSM90N20P 主要应用于开关模式电源(SMPS)、不间断电源(UPS)和功率因数校正(PFC)系统。建议在设计电路时注意以下几点:
    - 确保负载电流不超过额定值,以避免过载损坏。
    - 调整栅极电阻以优化开关时间和能量效率。
    - 考虑散热设计,确保结温保持在安全范围内。

    5. 兼容性和支持


    JSM90N20P 与其他标准电子元件具有良好的兼容性,例如在许多开关电源模块中都能找到其身影。JSMICRO 半导体公司提供了详尽的技术文档和支持服务,帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    - 问题1:产品温度过高
    - 解决方案:增加散热片或改进散热设计,确保结温不超过150°C。
    - 问题2:导通延迟时间长
    - 解决方案:适当调整栅极电阻,减少门极电荷时间,从而缩短导通延时。
    - 问题3:雪崩保护失效
    - 解决方案:检查电路设计是否满足雪崩能量要求,确保所有参数设置合理。

    7. 总结和推荐


    JSM90N20P 作为一款高性能的220V N-Channel MOSFET,在多种应用场合中表现优异。其具备出色的热管理和快速开关能力,使其成为各种电力转换和控制系统的理想选择。强烈推荐在相关项目中使用这款产品。
