首页  >  产品百科  >  IRF5305S

IRF5305S

产品分类: 场效应管(MOSFET)
产品描述: TO-263
供应商型号: IRF5305S TO-263(D2PAK)
供应商: 云汉优选
标准整包数: 100

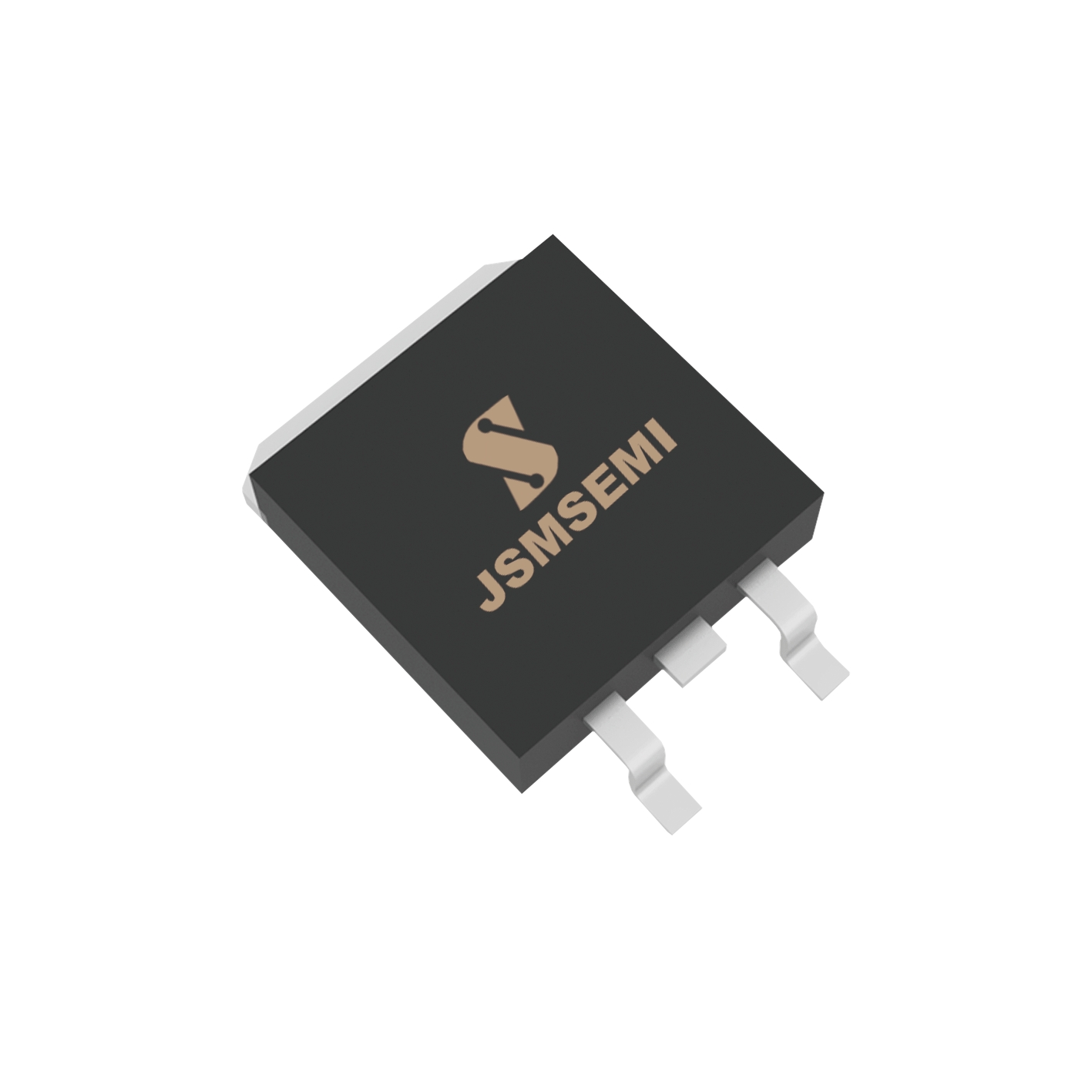

JSMICRO/深圳杰盛微 场效应管(MOSFET) IRF5305S

IRF5305S概述

    IRF5305S P-Channel MOSFET 技术手册

    产品简介


    IRF5305S 是一款高性能P沟道MOSFET晶体管,具有极低的静态导通电阻(RDS(on))和卓越的热性能。该器件广泛应用于快速开关电路,如电源管理、电机驱动和通信系统等领域。

    技术参数


    - 电气特性
    - RDS(on) (典型值): ≤60mΩ (@VGS = -10V; ID = -16A)
    - BVDSS: -55V
    - VGS(th) (典型值): -2V至-4V
    - ID (连续电流): 20A
    - IGSS: ±100nA (@VGS = ±20V; VDS = 0V)
    - IDSS: -25μA (@VDS = -55V; VGS = 0V)
    - VSD (二极管前向电压): -1.3V (@IS = -16A, VGS = 0V)
    - 绝对最大额定值
    - VDSS: -55V
    - VGS: ±20V
    - ID: 20A
    - PD (耗散功率): 110W (@TC = 25℃)
    - Tj (结温): -55℃至175℃
    - Tstg (存储温度): -55℃至175℃
    - 热特性
    - Rth(j-c) (结到外壳热阻): 1.4℃/W

    产品特点和优势


    1. 先进的沟槽工艺技术:提高了器件的稳定性和可靠性。
    2. 低导通电阻:在-10V栅源电压下的典型导通电阻仅为60mΩ,适用于高效率的快速开关应用。
    3. 严格的晶圆测试:所有器件均经过100%雪崩测试,确保长期运行的稳定性。
    4. 最小的批次间差异:最大限度减少了批次之间的变化,保证了性能的一致性。

    应用案例和使用建议


    应用案例
    - 电源管理系统:用于电池管理和充电控制,例如笔记本电脑和移动设备。
    - 电机驱动:应用于工业自动化和机器人系统,实现高效的电流控制。
    - 通信系统:用于直流电源转换和负载切换,提高系统的可靠性和能效。
    使用建议
    - 散热设计:考虑到最高耗散功率为110W,必须进行有效的散热设计以防止过热。
    - 栅极驱动:确保提供适当的栅极驱动电压以避免导通损耗过高。
    - 电路布局:优化PCB布局以减少寄生电感和电容的影响,提高整体电路的效率。

    兼容性和支持


    - 兼容性:IRF5305S与大多数现有的P沟道MOSFET器件兼容,适用于多种应用场合。
    - 技术支持:制造商提供了详尽的技术文档和支持服务,包括应用指南和故障排除指南,以便用户更好地理解和使用该产品。

    常见问题与解决方案


    1. Q: 导通电阻异常增加?
    - A: 检查是否有批次间的差异,重新检测导通电阻并确保电路连接正确。
    2. Q: 发热严重?
    - A: 确认散热措施是否到位,检查是否超过了绝对最大额定值。
    3. Q: 无法正常关断?
    - A: 检查栅极驱动电压是否足够高,并确保栅极电阻匹配。

    总结和推荐


    IRF5305S凭借其低导通电阻和优良的热性能,在快速开关应用中表现出色。其卓越的稳定性和可靠性使其成为电源管理和电机驱动的理想选择。强烈推荐在需要高效能和高可靠性的应用中使用此器件。用户在使用过程中应严格遵守技术手册中的指导和注意事项,确保安全和高效的应用。

IRF5305S参数

参数
通道数量 -
Vgs-栅源极电压 -
FET类型 -
Rds(On)-漏源导通电阻 -
栅极电荷 -
最大功率耗散 -
Vgs(th)-栅源极阈值电压 -
配置 -
Ciss-不同 Vds 时的输入最大电容 -
Id-连续漏极电流 -
Vds-漏源极击穿电压 -
通用封装 D2PAK,TO-263

IRF5305S厂商介绍

JSMICRO公司是一家专注于微电子领域的高科技企业,致力于研发和生产各类高性能的微电子组件和系统。公司主营产品包括但不限于:

1. 集成电路(IC):涵盖模拟、数字和混合信号集成电路,广泛应用于通信、计算机、消费电子等领域。
2. 传感器:包括温度、湿度、压力、光敏等各类传感器,服务于工业自动化、环境监测、医疗设备等行业。
3. 微控制器(MCU):提供多种高性能微控制器,适用于智能家居、物联网设备、汽车电子等市场。
4. 存储器:包括闪存(Flash)、随机存取存储器(RAM)等,满足不同数据存储需求。

JSMICRO的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持技术领先。
- 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
- 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
- 快速响应:灵活的供应链管理,快速响应市场变化和客户需求。

JSMICRO以其卓越的产品和服务,赢得了全球客户的信赖和支持。

IRF5305S数据手册

厂牌 PDF简要描述 下载
JSMICRO/深圳杰盛微 场效应管(MOSFET) JSMICRO/深圳杰盛微 IRF5305S IRF5305S数据手册

IRF5305S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 1.8
200+ ¥ 1.77
300+ ¥ 1.725
库存: 300000
起订量: 100 增量: 800
交货地:
最小起订量为:100
合计: ¥ 180
