ZXMN7A11GTA

产品分类: 场效应管(MOSFET)
产品描述: N沟道,60V,4.5A,76mΩ@10V
供应商型号: ZXMN7A11GTA SOT-223
供应商: 云汉优选
标准整包数: 50

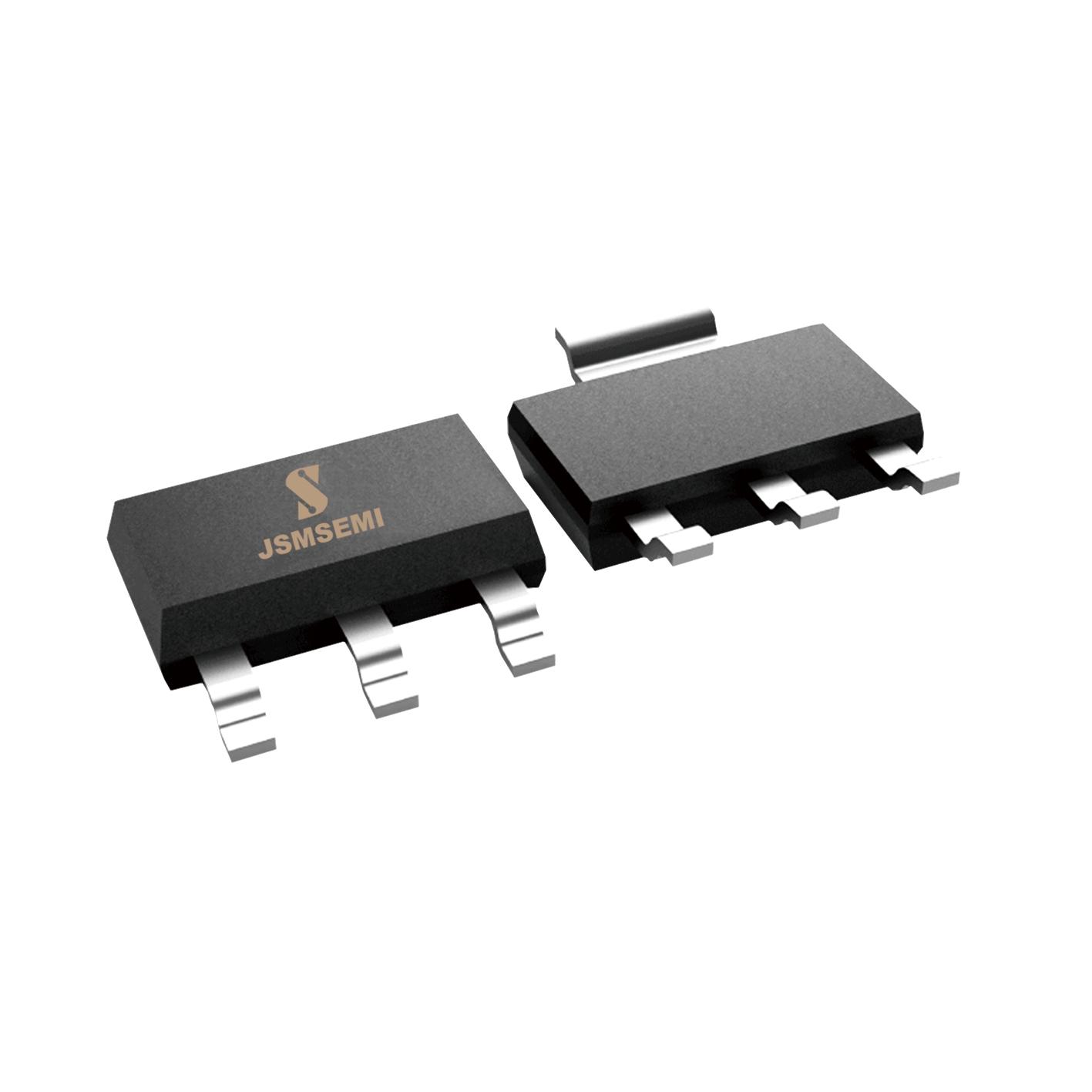

JSMICRO/深圳杰盛微 场效应管(MOSFET) ZXMN7A11GTA

ZXMN7A11GTA概述

    # ZXMN7A11GTA N-Channel Enhancement Mode Power MOSFET 技术手册

    产品简介


    ZXMN7A11GTA 是一款高性能的 N 沟道增强型功率 MOSFET,采用了先进的沟槽技术和设计。该器件具备低导通电阻(RDS(ON))和低门极电荷(Qg),适用于各种电源开关应用。ZXMN7A11GTA 具备高密度单元设计,能够实现超低导通电阻,同时保证了优异的热稳定性。这款 MOSFET 广泛应用于电源开关、硬开关电路及不间断电源(UPS)等领域。

    技术参数


    | 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 漏源电压 | VDS 60 | V |
    | 门极源极电压 | VGS | ±20 V |
    | 持续漏电流 | ID | 5 A |
    | 持续漏电流(TC=100℃)| ID(100℃) 3.5 | A |
    | 脉冲漏电流 | IDM 24 | A |
    | 最大功耗 | PD 2 | W |
    | 门极阈值电压 | VGS(th) | 1.2 | 1.6 | 2.5 | V |
    | 导通电阻(VGS=10V) | RDS(ON) 26 | 35 | mΩ |
    | 导通电阻(VGS=4.5V) | RDS(ON) 32 | 45 | mΩ |
    | 门极电荷 | Qg 22 nC |

    产品特点和优势


    1. 低导通电阻:采用先进的沟槽技术,使得 RDS(ON) 在 VGS=10V 下典型值为 26mΩ,在 VGS=4.5V 下典型值为 32mΩ。
    2. 高密度单元设计:提供超低导通电阻,提高了整体性能。
    3. 高可靠性:具有完全测试过的雪崩电压和电流,确保稳定性和均匀性。
    4. 优良的热管理:特殊的封装设计有助于良好的散热效果。
    5. 高抗静电能力:特殊工艺技术提升了抗静电能力。

    应用案例和使用建议


    应用案例
    ZXMN7A11GTA 可用于硬开关电路和高频电路,例如电源开关应用和不间断电源(UPS)。由于其低导通电阻和高可靠性的特点,它非常适合需要高效能、稳定性和长寿命的应用场景。
    使用建议
    1. 散热管理:在高功率应用中,建议使用适当的散热片或其他冷却措施,以确保器件保持在安全的工作温度范围内。
    2. 门极驱动:选择合适的门极电阻和驱动电路,以确保 MOSFET 的快速开关和低损耗。
    3. 布局设计:在 PCB 布局时,尽量减少寄生电感和电容的影响,提高系统效率。

    兼容性和支持


    ZXMN7A11GTA 采用标准 SOT-223-3L 封装,易于安装和集成到现有系统中。制造商 JSMICRO Semiconductor 提供详细的技术文档和专业支持,以确保客户能够顺利进行开发和生产过程。

    常见问题与解决方案


    1. 如何提高系统的整体效率?
    - 确保正确的门极驱动和良好的散热设计,选择合适的门极电阻并考虑降低 PCB 上的寄生效应。
    2. MOSFET 发热严重怎么办?
    - 选择适合的散热片,并且确保良好的空气流动。此外,也可以考虑改进散热设计,例如增加散热面积或使用更高效的散热材料。
    3. 如何选择合适的门极电阻?
    - 通常,较小的门极电阻可以提高开关速度,但会增加功耗。根据具体应用需求,选择一个合适的门极电阻值以平衡开关时间和功耗。

    总结和推荐


    ZXMN7A11GTA 是一款高性能的 N 沟道增强型功率 MOSFET,具备低导通电阻、高密度单元设计和优秀的热稳定性等特点。这些特性使其在多种电源转换应用中表现出色,尤其适合硬开关电路和高频应用。鉴于其高性价比和良好的市场反馈,我们强烈推荐使用 ZXMN7A11GTA 作为关键组件。

ZXMN7A11GTA参数

参数
栅极电荷 -
通道数量 -
Vgs-栅源极电压 -
配置 -
Ciss-不同 Vds 时的输入最大电容 -
Rds(On)-漏源导通电阻 -
Vds-漏源极击穿电压 -
Id-连续漏极电流 -
最大功率耗散 -
Vgs(th)-栅源极阈值电压 -
FET类型 -
通用封装 SOT-223

ZXMN7A11GTA厂商介绍

JSMICRO公司是一家专注于微电子领域的高科技企业,致力于研发和生产各类高性能的微电子组件和系统。公司主营产品包括但不限于:

1. 集成电路(IC):涵盖模拟、数字和混合信号集成电路,广泛应用于通信、计算机、消费电子等领域。
2. 传感器:包括温度、湿度、压力、光敏等各类传感器,服务于工业自动化、环境监测、医疗设备等行业。
3. 微控制器(MCU):提供多种高性能微控制器,适用于智能家居、物联网设备、汽车电子等市场。
4. 存储器:包括闪存(Flash)、随机存取存储器(RAM)等,满足不同数据存储需求。

JSMICRO的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持技术领先。
- 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
- 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
- 快速响应:灵活的供应链管理,快速响应市场变化和客户需求。

JSMICRO以其卓越的产品和服务,赢得了全球客户的信赖和支持。

ZXMN7A11GTA数据手册

厂牌 PDF简要描述 下载
JSMICRO/深圳杰盛微 场效应管(MOSFET) JSMICRO/深圳杰盛微 ZXMN7A11GTA ZXMN7A11GTA数据手册

ZXMN7A11GTA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 0.732
200+ ¥ 0.7198
300+ ¥ 0.7015
库存: 300000
起订量: 100 增量: 1000
交货地:
最小起订量为:100
合计: ¥ 73.2
