VG5574S433N2S1

产品分类: 射频模块
产品描述: FSK/GFSK 13.7mA 80mA 433Mhz 100Kbps~1000Kbps <1μA -127dBm 1.8V~3.8V 邮票孔 SMD 11.5mm(长度)*10mm(宽度)
供应商型号: 14M-VG5574S433N2S1
供应商: 云汉优选
标准整包数: 1

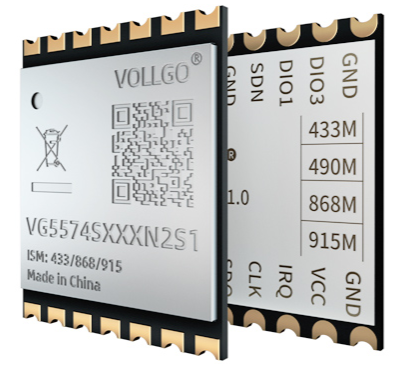

VOLLGO/深圳沃进科技 射频模块 VG5574S433N2S1

VG5574S433N2S1概述

    VG5574SxxxNxS1 sub-GHz 无线模块技术手册

    一、产品简介


    VG5574SxxxNxS1 是深圳市沃进科技有限公司推出的一款基于 Silicon Labs 的 SI4463 高性能无线收发芯片设计的 sub-GHz 无线模块。它具有体积小巧、低功耗、远距离传输等特点,特别适用于各种工业和消费级应用场合。

    二、技术参数


    - 电压范围:1.8V~3.8V(推荐电压为 3.3V)
    - 频率范围:433MHz、490MHz、868MHz、915MHz(具体频段取决于模块型号)
    - 输出功率:-37dBm 至 +20dBm(可编程配置)
    - 无线速率:0.1kbps 至 500Kbps(FSK 模式下可编程配置)
    - 晶振频率:30MHz(无源晶振)
    - 调制方式:(G)FSK、OOK
    - 接收灵敏度:-127dBm(500bps,GFSK,BT=0.5)
    - 接收带宽:0.2kHz 至 850kHz(FSK 模式下可编程配置)
    - 发射电流:80mA(发射功率为 +20dBm)
    - 接收电流:13.7mA
    - 休眠电流:<1uA
    - 驱动接口:SPI(标准 4 线 SPI,时钟速率 ≤ 10MHz)
    - 天线阻抗:50Ω
    - 天线连接方式:侧边邮票孔
    - 存储温度:-55℃ 至 +125℃
    - 工作温度:-40℃ 至 +85℃(工业级)
    - 尺寸大小:11.5 x 10.0mm

    三、产品特点和优势


    - 高接收灵敏度:-129dBm
    - 多种调制方式支持:(G)FSK、OOK
    - 强大输出功率:最高 +20dBm
    - 低功耗模式:关机模式下电流低至 30nA,休眠模式电流小于 1uA
    - 通信速率:100bps 至 500Kbps 可编程配置
    - 宽供电电压范围:1.8V 至 3.8V
    - 集成 TX 和 RX 64 字节 FIFO
    - 广泛适用:满足 FCC、ETSI、无线 MBus 和 ARIB 标准

    四、应用案例和使用建议


    VG5574SxxxNxS1 无线模块广泛应用于物流跟踪、仓库巡检、替代 232/485 无线通信、工业仪器仪表、AMR 抄表、智能家居控制等领域。以下是一些使用建议:
    - 物流跟踪:确保模块电源稳定,避免高频干扰。
    - 智能家居:建议使用内置天线,并尽量避免金属遮挡。
    - 工业仪器仪表:使用 LDO 供电,确保信号质量。

    五、兼容性和支持


    - 兼容性:该模块可通过 SPI 接口与 MCU 或其他设备无缝对接,符合主流的工业标准。
    - 支持服务:深圳市沃进科技有限公司提供详尽的技术文档和支持,可在其官方网站上找到。

    六、常见问题与解决方案


    - Q1: 模块工作不稳定?
    - A1: 确保电源电压稳定,检查电源线和地线连接。
    - Q2: 无法实现远距离通信?
    - A2: 检查天线连接和天线匹配网络,确保使用正确的天线类型。
    - Q3: 模块频繁掉线?
    - A3: 重新配置 GPIO0 和 GPIO2,确保正确设置收发状态。

    七、总结和推荐


    VG5574SxxxNxS1 无线模块凭借其出色的接收灵敏度、低功耗特性及广泛的应用范围,成为众多工业和消费级应用的理想选择。其丰富的功能和灵活的配置使其在市场上具备较强的竞争力。强烈推荐在需要远距离、低功耗通信的项目中使用此模块。如有进一步需求,欢迎联系深圳市沃进科技有限公司获取更多技术支持和服务。

VG5574S433N2S1参数

参数
天线形式 邮票孔
芯片平台 -
频段 433Mhz
发射功率 -
调制方式 FSK/GFSK
工作电压 1.8V~3.8V
数据速率 100Kbps~1000Kbps
灵敏度 -127dBm
发射电流 80mA
接收电流 13.7mA
功耗 <1μA
长*宽*高 11.5mm(长度)*10mm(宽度)
通用封装 SMD
应用等级 工业级

VG5574S433N2S1厂商介绍

VOLLGO公司是一家致力于研发和生产高品质工业产品的企业。其主营产品分为以下几类:

1. 电气设备:包括各种电机、发电机、变压器等,广泛应用于电力、工业自动化和能源领域。
2. 机械制造:涵盖各类机械零部件、机床、自动化设备等,服务于制造业、汽车业等多个行业。
3. 环保技术:提供废水处理、废气净化等环保解决方案,助力企业实现绿色生产。
4. 信息技术:涉及软件开发、系统集成、云计算服务等,满足企业数字化转型需求。

VOLLGO的优势在于:

1. 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
2. 品质保证:严格的质量控制体系,确保产品性能稳定可靠。
3. 定制服务:根据客户需求提供个性化解决方案,满足多样化市场需求。
4. 全球布局:在全球多个国家和地区设有分支机构,提供快速响应和本地化服务。

VG5574S433N2S1数据手册

厂牌 PDF简要描述 下载
VOLLGO/深圳沃进科技 射频模块 VOLLGO/深圳沃进科技 VG5574S433N2S1 VG5574S433N2S1数据手册

VG5574S433N2S1封装设计

查看详情并下载
Symbol
Footprint
3D Model
