首页  >  产品百科  >  VGdd79T868N0M2

VGdd79T868N0M2

产品分类: 射频模块
产品描述: LORA/(G)FSK 13mA 130mA 868Mhz 1.098Mbps~62.5Kbps 230μA -129dBm 2V~3.7V IPEX、邮票孔 SMD 16mm(长度)*24mm(宽度)
供应商型号: 14M-VGDD79T868N0M2
供应商: 云汉优选
标准整包数: 1

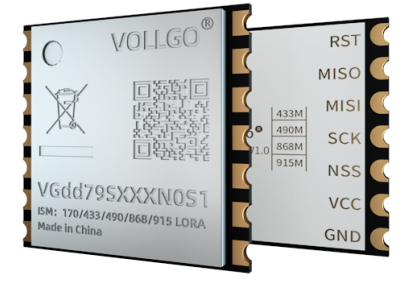

VOLLGO/深圳沃进科技 射频模块 VGdd79T868N0M2

VGdd79T868N0M2概述

    VGdd79TxxxN0M2 Sub-GHz 无线透传模块技术手册

    一、产品简介


    VGdd79TxxxN0M2系列无线透传模块是一款专为远程数据传输设计的产品。该模块体积小巧、低功耗,适用于远距离的双向串口数据传输。它出厂时已预装透传固件,用户可通过配置命令灵活调整工作参数,适应各种应用场景。该模块集成了高性能的M3内核MCU和多个GPIO接口,便于二次开发。
    主要应用领域:
    1. 智能电表
    2. 供应链和物流
    3. 楼宇自动化
    4. 农业传感器
    5. 零售店传感器
    6. 路灯
    7. 驻车传感器
    8. 环境传感器
    9. 医疗保健
    10. 安全和安保传感器
    11. 远程控制应用程序

    二、技术参数


    | 技术指标 | 参数 | 备注 |
    |
    | 电压范围 | 2.0 ~ 3.7V | 一般为3.3V |
    | 频率范围 | 详见串口命令说明
    | 信道 | 32个 | 详见串口命令说明 |
    | 输出功率 | -3dBm to +22dBm
    | 无线速率 | 详见串口命令说明
    | 串口波特率 | 详见串口命令说明
    | 发射电流 | 130mA | 发射功率=22dBm,射频+MCU功耗 |
    | 接收电流 | 13mA | 射频+MCU功耗 |
    | 休眠电流 | 230uA | 射频+MCU |
    | 驱动接口 | TTL/串口
    | 最大数据包长度 | MAX=64字节 | 串口透传数据包大于64字节需分包发送 |
    | 天线阻抗 | 50欧姆
    | 天线连接方式 | 侧边邮票孔或IPEX座子
    | 存储温度 | -55℃~+125℃
    | 工作温度 | -40℃~+85℃ | 工业级 |
    | 尺寸大小 | 16.0 x 24.0mm

    三、产品特点和优势


    1. 体积小、低功耗:该模块适合各种紧凑型应用,尤其适用于电池供电的应用场合。
    2. 远距离传输:内置高性能MCU,支持多种频率范围和无线传输速率,确保数据传输距离达到最优化。
    3. 灵活配置:出厂默认配置简单,但提供多种配置命令,用户可根据需求自定义工作参数。
    4. 丰富的GPIO:集成多个GPIO接口,便于二次开发和扩展功能。
    5. 工业级设计:工作温度范围广泛,适应各种恶劣环境。

    四、应用案例和使用建议


    应用案例:
    - 智能电表:模块用于智能电表的远程数据读取和监控,具有高可靠性和稳定性。
    - 环境传感器:模块用于监测环境温度、湿度等参数,通过无线传输实时上传数据。
    使用建议:
    - 电源设计:确保供电电压在推荐范围内,最好使用LDO或线性稳压器进行供电。
    - 天线设计:如果选择内置天线,确保天线位置合理;若使用外置天线,需注意阻抗匹配。

    五、兼容性和支持


    - 兼容性:模块支持多种串口配置,可以与不同类型的主控芯片配合使用。
    - 支持:公司提供详尽的技术文档、客户支持和售后维护服务。

    六、常见问题与解决方案


    1. 问题:传输距离不理想
    - 解决方案:检查无线发射功率、无线波特率、天线性能及周边环境,适当调整配置参数。
    2. 问题:发送配置命令无响应
    - 解决方案:确认配置命令格式正确、CRC检验无误,并确保进入配置模式。

    七、总结和推荐


    总结:
    VGdd79TxxxN0M2无线透传模块是一款功能强大、易于使用的无线传输模块。其具备灵活的配置能力和良好的性能,非常适合应用于多种物联网场景。无论是智能家居、工业自动化还是环境监测等领域,都能展现出其独特的价值。
    推荐:
    鉴于其优秀的性能和广泛应用前景,强烈推荐使用VGdd79TxxxN0M2无线透传模块。对于需要进行远距离数据传输的应用项目,该模块无疑是最佳的选择之一。

VGdd79T868N0M2参数

参数
发射电流 130mA
芯片平台 -
发射功率 -
频段 868Mhz
接收电流 13mA
调制方式 LORA/(G)FSK
工作电压 2V~3.7V
数据速率 1.098Mbps~62.5Kbps
灵敏度 -129dBm
天线形式 IPEX、邮票孔
功耗 230μA
长*宽*高 16mm(长度)*24mm(宽度)
通用封装 SMD
应用等级 工业级

VGdd79T868N0M2厂商介绍

VOLLGO公司是一家致力于研发和生产高品质工业产品的企业。其主营产品分为以下几类:

1. 电气设备:包括各种电机、发电机、变压器等,广泛应用于电力、工业自动化和能源领域。
2. 机械制造:涵盖各类机械零部件、机床、自动化设备等,服务于制造业、汽车业等多个行业。
3. 环保技术:提供废水处理、废气净化等环保解决方案,助力企业实现绿色生产。
4. 信息技术:涉及软件开发、系统集成、云计算服务等,满足企业数字化转型需求。

VOLLGO的优势在于:

1. 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
2. 品质保证:严格的质量控制体系,确保产品性能稳定可靠。
3. 定制服务:根据客户需求提供个性化解决方案,满足多样化市场需求。
4. 全球布局:在全球多个国家和地区设有分支机构,提供快速响应和本地化服务。

VGdd79T868N0M2数据手册

厂牌 PDF简要描述 下载
VOLLGO/深圳沃进科技 射频模块 VOLLGO/深圳沃进科技 VGdd79T868N0M2 VGdd79T868N0M2数据手册

VGdd79T868N0M2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 27.945
30+ ¥ 26.91
100+ ¥ 25.875
500+ ¥ 24.84
1000+ ¥ 24.426
库存: 50
起订量: 1 增量: 50
交货地:
最小起订量为:1
合计: ¥ 27.94
直接购买
加入购物车
