U128

产品分类: 无线收发芯片
产品描述: 21dBm CAT-M,NB-IoT 1.119Mbps UART
供应商型号: DV-30230764
供应商: 海外现货
标准整包数: 1

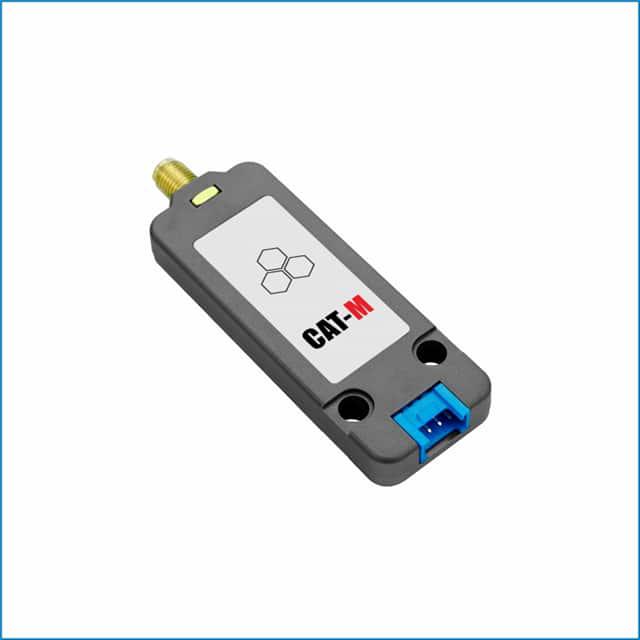

M5STACK/深圳明栈信息 无线收发芯片 U128

U128概述


    产品简介


    产品名称:SIM7080G Dual Mode Wireless Module CatM
    产品类型:双模无线通信模块
    主要功能:支持Cat-M和NB-IoT双模通信,具有高稳定性、低功耗及多种通信协议支持的特点
    应用领域:远程控制、远程监控、远程医疗以及其他物联网(IoT)应用

    技术参数


    - 型号:SIM7080G
    - 支持频段:
    - Cat-M:B1, B2, B3, B4, B5, B8, B12, B13, B14, B18, B19, B20, B25, B26, B27, B28, B66, B85
    - NB-IoT:B1, B2, B3, B4, B5, B8, B12, B13, B18, B19, B20, B25, B26, B28, B66, B71, B85
    - 传输速率:
    - Cat-M:上行1119 Kbps,下行589 Kbps
    - NB-IoT:上行150 Kbps,下行136 Kbps
    - 无线功率等级:Class 5 (Typ. 21dBm)
    - 待机电流:49.4 mA
    - 低功耗模式电流:PSM模式
    - 接口:UART(波特率115200,8N1)
    - 尺寸:
    - 模块净重:19.4g
    - 包装毛重:44g
    - 模块尺寸:72 24 8 mm
    - 包装尺寸:95 65 25mm
    - 天线接口:集成SMA外置天线接口

    产品特点和优势


    - 双模通信:支持Cat-M和NB-IoT双模通信,适用范围广泛。
    - 高性能通信:具备高稳定性的通信能力和较宽的频段覆盖范围,适应各种复杂的通信环境。
    - 丰富的协议支持:支持TCP/UDP/HTTP/HTTPS/TLS/DTLS/PING/LWM2M/COAP/MQTT等多种通信协议,满足不同应用需求。
    - 低功耗设计:支持低功耗模式(PSM),延长设备续航时间。
    - 认证全面:通过了多个国际认证,如Softbank、Telec、RoHS、REACH等,确保产品质量可靠。

    应用案例和使用建议


    应用案例:
    - 远程监控系统:可用于农业、环境监测等远程监控系统,提供实时数据传输。
    - 智能医疗设备:用于远程医疗设备的数据采集和传输,提高医疗效率。
    - 智能家居系统:作为智能家居系统的一部分,实现远程控制和数据交互。
    使用建议:
    - 网络选择:根据具体应用场景选择Cat-M或NB-IoT模式,以获得最佳通信效果。
    - 电源管理:合理配置低功耗模式,以减少待机电流消耗,延长设备使用寿命。
    - 安全配置:启用TLS/DTLS加密,保护数据传输的安全性。

    兼容性和支持


    - 开发平台:支持Arduino和UIFlow开发平台。
    - 附件:包含1个Nano卡槽,1条HY2.0-4P电缆和1个六角扳手。
    - 文档资源:提供多种应用笔记和AT命令手册,便于开发者快速掌握并进行二次开发。

    常见问题与解决方案


    - 问题1:无法连接网络。
    - 解决方案:检查天线连接是否正常,确认是否正确设置网络频段。
    - 问题2:数据传输不稳定。
    - 解决方案:调整低功耗模式参数,减少信号干扰,增加信号强度。
    - 问题3:设备待机时电流过高。
    - 解决方案:进入低功耗模式(PSM),降低功耗。

    总结和推荐


    综合评估:
    - 主要优点:双模通信、高性能、丰富协议支持、低功耗设计、多认证支持。
    - 应用场景:适用于各种远程监控、远程医疗和智能家居等物联网应用场景。
    - 市场竞争力:在市场上具备较高的竞争力,特别是在低功耗和安全性方面表现出色。
    推荐意见:
    - 强烈推荐:由于其卓越的性能和广泛的适用性,强烈推荐在各类物联网项目中使用SIM7080G Dual Mode Wireless Module CatM模块。

U128参数

参数
典型灵敏度 -
最大工作频率 -
支持协议 -
典型供电电流 -
接收机数量 -
最大工作供电电压 -
调制方式 CAT-M,NB-IoT
最小工作供电电压 -
发送机数量 -
接收电流 -
传输电流 -
最小工作频率 -
射频系列/标准 -
模块/芯片分类 -
接口类型 UART
典型输出功率 21dBm
最大数据速率 1.119Mbps
零件状态 在售
包装方式 散装

U128厂商介绍

M5STACK是一家中国的创新型科技公司,专注于开发和生产模块化、易于编程的物联网硬件平台。其主营产品包括M5Core、M5Stick、M5Paper、M5Fire等系列,这些产品广泛应用于教育、智能家居、工业自动化、医疗健康等多个领域。

M5STACK的产品分类主要包括:
1. M5Core系列:基础模块,集成了显示屏、传感器和通信模块,适合作为项目核心。
2. M5Stick系列:便携式模块,体积小巧,便于携带和快速部署。
3. M5Paper系列:电子纸显示屏模块,低功耗,适合长时间显示信息。
4. M5Fire系列:高性能模块,集成了更强大的处理器和更多功能。

M5STACK的优势在于:
- 模块化设计:易于扩展和定制,用户可以根据需要选择不同的模块组合。
- 易于编程:提供丰富的开发文档和示例代码,支持多种编程语言和平台。
- 社区支持:拥有活跃的开发者社区,用户可以分享经验、解决问题。
- 成本效益:相较于传统硬件解决方案,M5STACK的产品具有更高的性价比。

M5STACK以其创新的产品和解决方案,为物联网领域的开发者和企业提供了强大的技术支持和便利的开发环境。

U128数据手册

厂牌 PDF简要描述 下载
M5STACK/深圳明栈信息 无线收发芯片 M5STACK/深圳明栈信息 U128 U128数据手册

U128封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 47.1606 ¥ 402.2797
库存: 26
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 402.27
直接购买
加入购物车
