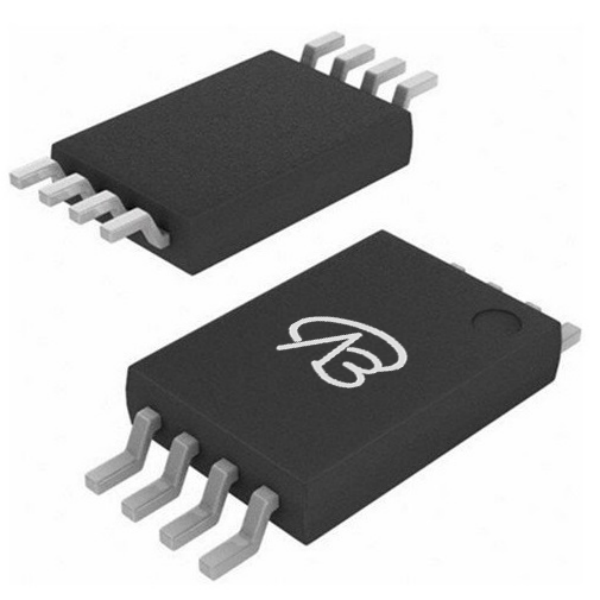

2502PZ-VB

产品分类: 场效应管(MOSFET)
产品描述: 台积电流片,长电封测。TSSOP8;P+P沟道;VDS=-20V;ID =-7.5A;RDS(ON)=13mΩ@VGS=10V;RDS(ON)=18mΩ@VGS=4.5V;VGS=±20V;Vth=-1.2V;适用于电池充放电保护、开关电源等场景。
供应商型号: 2502PZ-VB TSSOP8
供应商: 云汉优选
标准整包数: 1
VBSEMI/微碧半导体 场效应管(MOSFET) 2502PZ-VB

2502PZ-VB概述

    电子元器件技术手册 - 2502PZ 双P沟道20V(D-S)MOSFET

    产品简介


    2502PZ 是一款双P沟道20V(D-S)MOSFET,由台湾VBsemi Electronics Co., Ltd.生产。这款MOSFET广泛应用于适配器开关、高电流负载开关和笔记本电脑等领域。它采用了TrenchFET® 技术,具有零卤素、符合RoHS标准的特点,确保了产品的环保性和安全性。

    技术参数


    - 工作电压:VDS = 20V
    - 栅源电压:VGS = ±12V
    - 连续漏极电流:ID = -7.5A (TC = 25°C)
    - 脉冲漏极电流:IDM = -30A
    - 最大功率耗散:PD = 5W (TC = 25°C), 3.2W (TC = 70°C)
    - 工作温度范围:TJ, Tstg = -55°C to 150°C
    - 热阻抗:
    - 最大结到环境的热阻抗:RthJA = 38°C/W
    - 最大结到引脚的热阻抗:RthJF = 20°C/W

    产品特点和优势


    - 无卤素设计:符合IEC 61249-2-21标准。
    - TrenchFET® 技术:提供高效的电流控制能力和低导通电阻。
    - 100%测试:所有产品均经过Rg和UIS测试,确保可靠性。
    - RoHS合规性:完全符合RoHS 2002/95/EC指令。

    应用案例和使用建议


    2502PZ 在适配器开关、高电流负载开关和笔记本电脑中有着广泛的应用。例如,在笔记本电脑的电源管理单元中,它可以作为开关组件,有效控制电流,减少能耗并提高系统稳定性。
    使用建议:
    - 确保电路板上的散热设计合理,特别是在高电流应用中。
    - 使用时要注意其最大额定值,避免长时间超过绝对最大额定值运行。
    - 在选择外部电路设计时,考虑其寄生电容和输入/输出电容,以优化系统性能。

    兼容性和支持


    2502PZ 与各种电子设备和电路板兼容。制造商提供了详尽的技术支持文档,并设有服务热线(400-655-8788),可以为用户提供全面的技术咨询和支持。

    常见问题与解决方案


    - 问题:工作温度范围为何限制在-55°C至150°C?
    - 解答:为了确保长期可靠性和防止热损伤,工作温度被严格限制在上述范围内。
    - 问题:如何处理过温保护问题?
    - 解答:通过合理的设计散热结构,并配合使用外部风扇或散热片,可有效避免过温情况。
    - 问题:在何种情况下应考虑更换新的2502PZ?
    - 解答:当发现产品无法满足正常工作条件下的要求,如导通电阻增大导致发热严重时,应及时更换。

    总结和推荐


    总体而言,2502PZ是一款高效且可靠的双P沟道20V MOSFET,适用于多种高性能应用场合。其卓越的无卤素设计、高可靠性及兼容性使得它在市场上具有较强的竞争力。对于需要稳定电流控制和良好散热性能的应用场景,强烈推荐使用此产品。

2502PZ-VB参数

参数
Vgs-栅源极电压 -
Id-连续漏极电流 7.5A
配置 -
Ciss-不同 Vds 时的输入最大电容 -
通道数量 2
栅极电荷 -
Vds-漏源极击穿电压 20V
最大功率耗散 -
Rds(On)-漏源导通电阻 13mΩ(mΩ)
FET类型 2个P沟道
Vgs(th)-栅源极阈值电压 1.2V
长*宽*高 6.7mm*3.2mm*1.3mm
通用封装 TSSOP-8
安装方式 贴片安装
零件状态 在售
