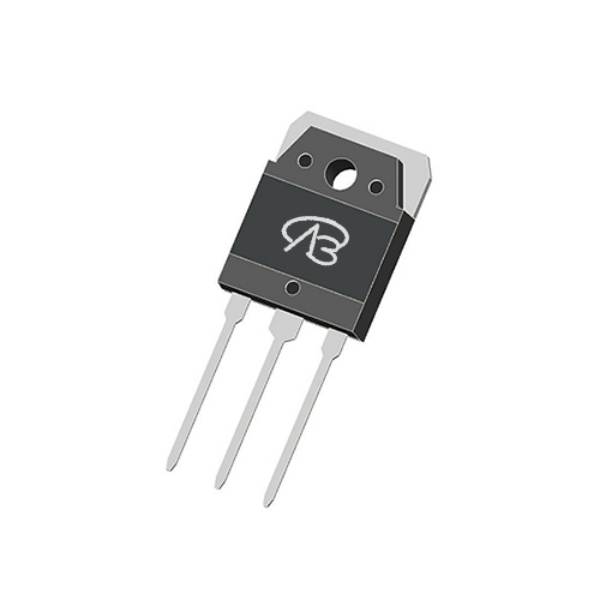

FS30SM-6-VB

产品分类: 场效应管(MOSFET)
产品描述: 台积电流片,长电封测。TO3P;N沟道;VDS=600V;ID =47A;RDS(ON)=60mΩ@VGS=10V;VGS=±30V;Vth=3.5V;用于各种需要高功率和精确控制的工业驱动系统,如大型机械设备的电机控制。
供应商型号: FS30SM-6-VB TO-3PF
供应商: 云汉优选
标准整包数: 1
VBSEMI/微碧半导体 场效应管(MOSFET) FS30SM-6-VB

FS30SM-6-VB概述

    FS30SM-6-VB N-Channel 600V MOSFET 技术手册解析

    产品简介


    FS30SM-6-VB 是一款由 VBsemi 生产的 N-Channel 600V Super Junction Power MOSFET。这种 MOSFET 主要用于多种高压电力转换和控制应用,包括服务器和电信电源供应系统、开关模式电源(SMPS)、功率因数校正(PFC)电源供应系统、高强度放电(HID)照明和荧光灯照明控制、焊接、感应加热、电机驱动、电池充电、可再生能源以及太阳能光伏逆变器等工业应用。

    技术参数


    以下列出了该 MOSFET 的主要技术参数:
    - 额定电压 (VDS): 600V
    - 最大漏极电流 (ID): 47A @ TC=25°C, 30A @ TC=100°C
    - 脉冲漏极电流 (IDM): 142A
    - 栅源电压 (VGS): ±30V
    - 最大功率耗散 (PD): 415W
    - 工作温度范围: TJ, Tstg -55°C 到 +150°C
    - 总栅极电荷 (Qg): 27nC (最大)
    - 开关损耗: 低开关损耗和导通损耗

    产品特点和优势


    1. 低栅极电荷 (Qg): 减少开关损耗,提高效率。
    2. 低输入电容 (Ciss): 快速开关时间,降低开关损耗。
    3. 超低雪崩能量 (EAS): 优异的雪崩能力,适用于高可靠性应用。
    4. 出色的温度稳定性: 高温下具有稳定的性能,适合严苛的工作环境。
    5. 低体二极管反向恢复时间和电荷: 减少了反向恢复过程中的能量损失。

    应用案例和使用建议


    - 服务器和电信电源供应系统: 用于高压直流到直流转换。
    - 开关模式电源 (SMPS): 在高频条件下表现出色。
    - 功率因数校正 (PFC) 电源供应系统: 通过降低开关损耗提高整体效率。
    - 工业焊接和感应加热: 由于具有较低的寄生电容和高的电流处理能力,适用于高功率需求的应用。
    使用建议:
    - 确保电路设计时考虑到散热管理,以避免过热导致的性能下降。
    - 选择合适的栅极驱动器,确保快速和可靠的开关操作。

    兼容性和支持


    - 该 MOSFET 可与其他标准驱动器和控制器兼容。
    - VBsemi 提供详尽的技术支持,包括在线文档、常见问题解答和售后支持服务。
    - 芯片采用 TO-3P 封装,易于集成到现有设计中。

    常见问题与解决方案


    - Q: 开关过程中有明显的损耗增加
    - A: 检查电路设计是否正确,考虑添加外部缓冲电路以减少寄生效应。
    - Q: 在高温环境下性能下降
    - A: 使用散热器或改进散热设计,确保芯片在安全温度范围内工作。
    - Q: 开关时出现意外的漏电流
    - A: 检查是否有静电放电 (ESD) 损坏,确保所有连接点紧固无误。

    总结和推荐


    FS30SM-6-VB N-Channel 600V MOSFET 是一款高性能的高压 MOSFET,专为多种高压电力转换和控制应用设计。其独特的设计使得它能够在各种严苛的工作环境中保持出色的性能,非常适合用于需要高效能和高可靠性的应用场景。鉴于其广泛的适用性和卓越的表现,强烈推荐使用这款 MOSFET。

FS30SM-6-VB参数

参数
FET类型 2个N沟道
Vds-漏源极击穿电压 600V
配置 -
最大功率耗散 -
通道数量 1
Vgs(th)-栅源极阈值电压 3.5V
栅极电荷 -
Rds(On)-漏源导通电阻 60mΩ(mΩ)
Ciss-不同 Vds 时的输入最大电容 -
Vgs-栅源极电压 -
Id-连续漏极电流 47A
长*宽*高 40.1mm*15.7mm*4.9mm
通用封装 TO-3PF
安装方式 通孔安装
零件状态 在售

FS30SM-6-VB厂商介绍

VBsemi(微邦半导体)是一家致力于半导体领域的高科技公司,专注于研发和生产各类半导体产品。以下是VBsemi公司的一些基本信息:

1. 主营产品分类:
- 集成电路(IC):包括微处理器、存储器、传感器等。
- 分立器件:如二极管、晶体管、MOSFET等。
- 功率器件:用于电力电子领域的器件,如IGBT、MOSFET等。
- 光电子器件:包括LED、激光器等。

2. 应用领域:
- 消费电子:如智能手机、平板电脑、电视等。
- 工业控制:自动化设备、机器人等。
- 汽车电子:车载娱乐系统、安全系统等。
- 通信设备:基站、路由器、交换机等。
- 医疗设备:诊断设备、治疗设备等。

3. VBsemi的优势:
- 技术创新:持续投入研发,拥有多项专利技术。
- 质量控制:严格的生产流程和质量管理体系。
- 客户服务:提供定制化解决方案和快速响应客户需求。
- 市场定位:针对不同市场和应用领域提供专业化产品。

VBsemi通过不断的技术创新和市场拓展,致力于为客户提供高质量的半导体产品和服务,以满足全球电子市场的需求。

FS30SM-6-VB数据手册

厂牌 PDF简要描述 下载
VBSEMI/微碧半导体 场效应管(MOSFET) VBSEMI/微碧半导体 FS30SM-6-VB FS30SM-6-VB数据手册

FS30SM-6-VB封装设计

查看详情并下载
Symbol
Footprint
3D Model
