NCE8205B-VB

产品分类: 场效应管(MOSFET)
产品描述: N—Channel沟道,20V,7.6A,RDS(ON),13mΩ@4.5V,20mΩ@2.5V,12Vgs(±V);0.6Vth(V) 封装:TSSOP8
供应商型号: NCE8205B-VB TSSOP8
供应商: 云汉优选
标准整包数: 1

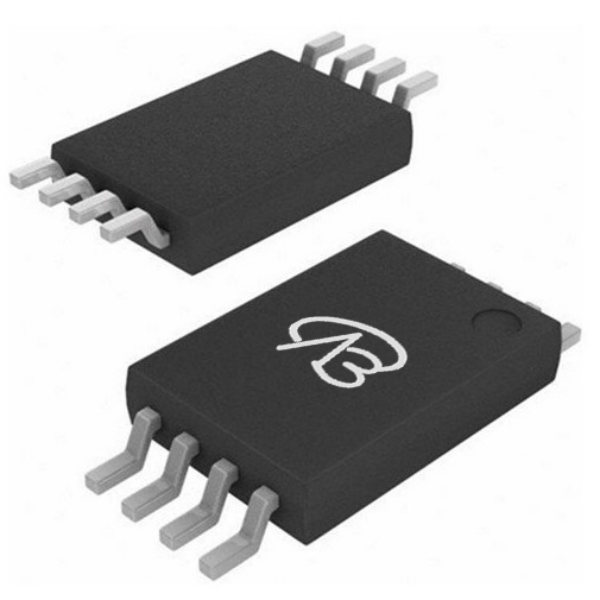

VBSEMI/微碧半导体 场效应管(MOSFET) NCE8205B-VB

NCE8205B-VB概述

    NCE8205B 双通道N沟道MOSFET 技术手册

    1. 产品简介


    NCE8205B 是一款双通道N沟道增强型MOSFET,采用TrenchFET®技术制造。这款MOSFET具备出色的开关性能和低导通电阻,适用于各种电源管理应用,如直流到直流转换器、电池充电器和电机驱动器等。

    2. 技术参数


    - 基本参数
    - VDS(漏源电压): 20 V
    - RDS(on)(导通电阻):
    - VGS = 4.5 V 时: 0.014 Ω (ID = 6.5 A)
    - VGS = 2.5 V 时: 0.018 Ω (ID = 5.5 A)
    - ID(持续漏电流):
    - TA = 25 °C 时: 7.6 A
    - TA = 70 °C 时: 6.5 A
    - IS(连续源电流):
    - TA = 25 °C 时: 1.5 A
    - TA = 70 °C 时: 1.0 A
    - 最大功耗:
    - TA = 25 °C 时: 1.5 W
    - TA = 70 °C 时: 0.96 W
    - 绝对最大额定值
    - VDS(漏源电压): 20 V
    - VGS(栅源电压): ±12 V
    - Pulse Drain Current IDM(脉冲漏电流): 30 A
    - 热阻抗
    - 最大结到环境 RthJA: 72 °C/W (t ≤ 10 s), 100 °C/W (稳态)
    - 最大结到引脚 (漏极) RthJF: 55 °C/W

    3. 产品特点和优势


    NCE8205B 采用先进的TrenchFET技术,具有低导通电阻、高耐压能力和快速开关速度,特别适合需要高效率和低功耗的应用。此外,其温度范围广泛,从-55°C到+150°C,确保在各种恶劣环境下仍能稳定工作。其无卤素版本也符合RoHS标准,有助于环保。

    4. 应用案例和使用建议


    NCE8205B 的典型应用场景包括:
    - 直流到直流转换器:通过其高耐压和低导通电阻特性,实现高效的电压转换。
    - 电池充电器:利用其快速开关速度和低功耗特性,提高充电效率。
    - 电机驱动器:其高电流能力和低导通电阻有助于实现高效的电机控制。
    使用建议:
    - 确保在设计电路时充分考虑散热,避免过热。
    - 选择合适的驱动电路以优化开关速度和减少损耗。

    5. 兼容性和支持


    NCE8205B 采用标准的TSSOP-8封装,易于与现有电路板集成。制造商提供了详尽的技术支持,包括详细的电路图、应用指南和技术文档,以帮助用户更好地理解和应用该产品。

    6. 常见问题与解决方案


    - 问题: 开关速度慢?
    - 解决方案: 检查驱动电路是否配置正确,确保足够的栅极电荷。

    - 问题: 导通电阻过高?
    - 解决方案: 确认工作温度在规定范围内,并检查是否已达到最大允许电流。

    7. 总结和推荐


    NCE8205B 作为一款高性能的双通道N沟道MOSFET,在电源管理和电机驱动等领域表现出色。其低导通电阻、快速开关速度和广泛的温度范围使其成为众多应用的理想选择。强烈推荐在需要高效和可靠性的场合使用此产品。

NCE8205B-VB参数

参数
最大功率耗散 -
栅极电荷 -
Vgs-栅源极电压 12V
Ciss-不同 Vds 时的输入最大电容 -
配置 -
Vgs(th)-栅源极阈值电压 600mV
FET类型 1个N沟道
Rds(On)-漏源导通电阻 13mΩ@4.5V,20mΩ@2.5V
Id-连续漏极电流 7.6A
通道数量 -
Vds-漏源极击穿电压 20V
通用封装 TSSOP-8
安装方式 贴片安装
零件状态 在售

NCE8205B-VB厂商介绍

VBsemi(微邦半导体)是一家致力于半导体领域的高科技公司,专注于研发和生产各类半导体产品。以下是VBsemi公司的一些基本信息:

1. 主营产品分类:
- 集成电路(IC):包括微处理器、存储器、传感器等。
- 分立器件:如二极管、晶体管、MOSFET等。
- 功率器件:用于电力电子领域的器件,如IGBT、MOSFET等。
- 光电子器件:包括LED、激光器等。

2. 应用领域:
- 消费电子:如智能手机、平板电脑、电视等。
- 工业控制:自动化设备、机器人等。
- 汽车电子:车载娱乐系统、安全系统等。
- 通信设备:基站、路由器、交换机等。
- 医疗设备:诊断设备、治疗设备等。

3. VBsemi的优势:
- 技术创新:持续投入研发,拥有多项专利技术。
- 质量控制:严格的生产流程和质量管理体系。
- 客户服务:提供定制化解决方案和快速响应客户需求。
- 市场定位:针对不同市场和应用领域提供专业化产品。

VBsemi通过不断的技术创新和市场拓展,致力于为客户提供高质量的半导体产品和服务,以满足全球电子市场的需求。

NCE8205B-VB数据手册

厂牌 PDF简要描述 下载
VBSEMI/微碧半导体 场效应管(MOSFET) VBSEMI/微碧半导体 NCE8205B-VB NCE8205B-VB数据手册

NCE8205B-VB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ ¥ 1.1656
100+ ¥ 1.0793
500+ ¥ 1.0361
4000+ ¥ 0.9929
库存: 400000
起订量: 25 增量: 4000
