J559-VB

产品分类: 场效应管(MOSFET)
产品描述: P—Channel沟道,-20V,-0.4A,RDS(ON),450mΩ@10V,540mΩ@4.5V,20Vgs(±V);-0.45Vth(V) 封装:SC75-3
供应商型号: J559-VB SC75-3
供应商: 云汉优选
标准整包数: 1

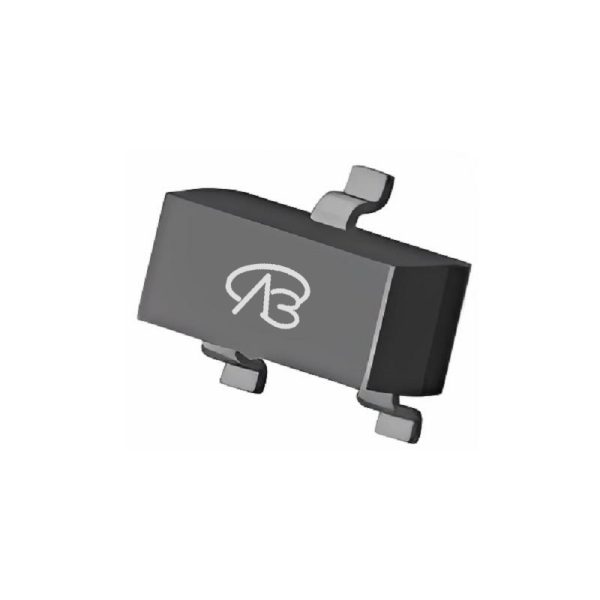

VBSEMI/微碧半导体 场效应管(MOSFET) J559-VB

J559-VB概述

    J559-VB MOSFET 技术手册解析

    产品简介


    J559-VB 是一种由VBsemi制造的P沟道MOSFET,具有高功率密度、低导通电阻(RDS(on))等特点。它广泛应用于负载/电源开关、继电器驱动、电磁铁驱动、显示驱动以及电池供电系统等领域。

    技术参数


    - 通道类型:P沟道
    - 最大电压(VDS):-20V
    - 连续漏极电流(ID):-0.40A(TA = 25°C),-0.31A(TA = 70°C)
    - 脉冲漏极电流(IDM):-1.6A(t = 300μs)
    - 最大零栅压漏极电流(IDSS):-1A(VDS = -20V,TJ = 85°C)
    - 导通电阻(RDS(on)):
    - 0.450Ω(VGS = -10V,ID = -0.4A)
    - 0.500Ω(VGS = -4.5V,ID = -0.2A)
    - 0.600Ω(VGS = -2.5V,ID = -0.1A)
    - 输入电容(Ciss):45pF(VDS = -10V,VGS = 0V,f = 1MHz)
    - 输出电容(Coss):15pF(VDS = -10V)
    - 反向传输电容(Crss):10pF(VDS = -10V)
    - 热阻(RthJA):530°C/W(最大值)

    产品特点和优势


    1. 低导通电阻(RDS(on)):在不同栅极电压下,导通电阻非常低,使得其在开关应用中能有效降低功耗。
    2. 高速开关能力:快速的开关速度使其非常适合于高频切换应用。
    3. 耐高温性能:工作温度范围宽广(-55°C至+150°C),适用于极端环境。
    4. 全检保证:100%通过R测试,确保产品质量稳定可靠。

    应用案例和使用建议


    - 便携式设备的负载/电源开关:在电池供电系统中使用,确保低功耗。
    - 继电器和电磁铁驱动:适合用于需要频繁切换的应用场合。
    - 显示驱动:为LED背光驱动提供高效控制。
    使用建议:
    - 在设计电路时,应注意选择合适的栅极电阻,以确保适当的开关时间和频率。
    - 使用热管或散热片来帮助散热,尤其是在高功率应用中。

    兼容性和支持


    - 兼容性:与标准引脚布局兼容,易于集成到现有设计中。
    - 支持和服务:VBsemi提供技术支持和保修服务,详细信息可参阅官方网站。

    常见问题与解决方案


    - 问题:启动时间过长。
    - 解决方法:检查栅极电阻值是否合适,调整至适当范围。
    - 问题:发热严重。
    - 解决方法:增加散热措施,如添加散热片或采用更好的散热材料。

    总结和推荐


    J559-VB MOSFET 以其低导通电阻、快速开关能力和宽工作温度范围等优点,在多种应用场合表现出色。特别是对于便携式设备和高频开关应用,该产品是一款值得信赖的选择。综合考虑,推荐在需要高效能和高可靠性的电路设计中使用此产品。

J559-VB参数

参数
FET类型 1个P沟道
Rds(On)-漏源导通电阻 450mΩ@10V,540mΩ@4.5V
Ciss-不同 Vds 时的输入最大电容 -
配置 -
Id-连续漏极电流 400mA
最大功率耗散 -
Vgs-栅源极电压 20V
Vds-漏源极击穿电压 20V
通道数量 -
Vgs(th)-栅源极阈值电压 450mV
栅极电荷 -
通用封装 SC-75-3
安装方式 贴片安装
零件状态 在售

J559-VB厂商介绍

VBsemi(微邦半导体)是一家致力于半导体领域的高科技公司,专注于研发和生产各类半导体产品。以下是VBsemi公司的一些基本信息:

1. 主营产品分类:
- 集成电路(IC):包括微处理器、存储器、传感器等。
- 分立器件:如二极管、晶体管、MOSFET等。
- 功率器件:用于电力电子领域的器件,如IGBT、MOSFET等。
- 光电子器件:包括LED、激光器等。

2. 应用领域:
- 消费电子:如智能手机、平板电脑、电视等。
- 工业控制:自动化设备、机器人等。
- 汽车电子:车载娱乐系统、安全系统等。
- 通信设备:基站、路由器、交换机等。
- 医疗设备:诊断设备、治疗设备等。

3. VBsemi的优势:
- 技术创新:持续投入研发,拥有多项专利技术。
- 质量控制:严格的生产流程和质量管理体系。
- 客户服务:提供定制化解决方案和快速响应客户需求。
- 市场定位:针对不同市场和应用领域提供专业化产品。

VBsemi通过不断的技术创新和市场拓展,致力于为客户提供高质量的半导体产品和服务,以满足全球电子市场的需求。

J559-VB数据手册

厂牌 PDF简要描述 下载
VBSEMI/微碧半导体 场效应管(MOSFET) VBSEMI/微碧半导体 J559-VB J559-VB数据手册

J559-VB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
55+ ¥ 0.4856
300+ ¥ 0.4496
500+ ¥ 0.4316
3000+ ¥ 0.4137
库存: 400000
起订量: 55 增量: 3000
交货地:
最小起订量为:55
合计: ¥ 26.7
