NCE1216

产品分类: 场效应管(MOSFET)
产品描述: P—Channel沟道,-30V,-12A,RDS(ON),17mΩ@10V,20Vgs(±V);Vth(V);DFN2*2
供应商型号: 14M-NCE1216 QFN6(2X2)
供应商: 云汉优选
标准整包数: 1

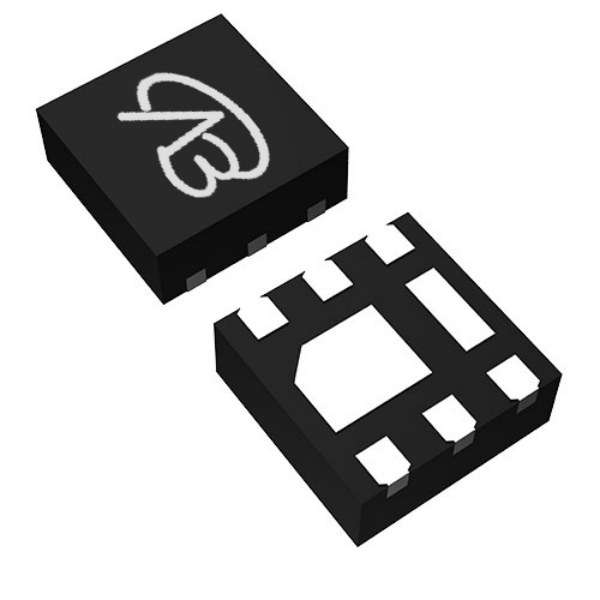

VBSEMI/微碧半导体 场效应管(MOSFET) NCE1216

NCE1216概述


    产品简介


    NCE1216-VB P-Channel MOSFET
    NCE1216-VB是一款适用于便携设备中的负载开关、功率放大器开关及电池开关的P沟道MOSFET。它采用先进的TrenchFET®技术制造,并采用热增强型DFN2X2封装。这款器件具有非常小的占板面积,低导通电阻(RDS(on)),使其成为高效、紧凑电源管理解决方案的理想选择。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 漏源击穿电压(VDS) | - | 30 | - | V |
    | 门限电压(VGS(th)) | -0.4 | -1 | - | V |
    | 门极泄漏电流(IGSS) | - | ±100 | - | nA |
    | 漏源导通电阻(RDS(on))| - | 0.022 | 0.030 | Ω @ -4.5 V |
    | 转移电导(gfs) | - | 30 | - | S @ -10 A |
    | 总栅极电荷(Qg) | 18 | - | 54 | nC |

    产品特点和优势


    NCE1216-VB具有多种显著的优势:
    1. 高效率:低导通电阻RDS(on),能够在高电流条件下降低功耗,提高系统整体效率。
    2. 小型化设计:采用DFN2X2封装,节省空间,适合用于空间受限的便携设备。
    3. 高性能:出色的温度系数特性,确保在各种环境温度下的稳定性能。
    4. 可靠性:经过严格测试,保证在各种应用环境中的长期可靠运行。

    应用案例和使用建议


    应用案例:
    - 负载开关:适用于移动设备中电池保护电路,有效控制电流流动,防止过流或短路现象。
    - PA开关:用于无线通信设备中的射频信号切换,确保信号传输的稳定性和质量。
    - 电池开关:连接和断开电池供电的便携设备,提高电池使用寿命。
    使用建议:
    - 确保DFN2X2封装的焊盘设计符合制造商推荐的布局,以确保良好的散热性能和机械稳定性。
    - 在进行电路设计时,考虑栅极驱动电路的设计,以确保MOSFET能够在需要的电压下快速开关,从而避免发热过高导致的失效。

    兼容性和支持


    - 兼容性:NCE1216-VB与大多数标准的便携式设备中的组件兼容,适合用于不同的电路设计中。
    - 支持:制造商提供了详细的安装指南和技术支持,帮助客户在使用过程中解决问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 开关速度慢 | 检查栅极驱动电压是否足够高,调整驱动电路设计。 |
    | 功耗高 | 重新检查电路设计,确保选用合适的RDS(on)参数的器件。 |
    | 高温工作时稳定性差 | 添加散热片或改进PCB设计,提高热管理能力。 |

    总结和推荐


    总结:
    NCE1216-VB凭借其低导通电阻、高效率以及小型化的封装设计,使其成为便携设备中不可或缺的高效功率管理器件。其在高电流应用中的出色表现以及优秀的温度稳定性,使得该器件非常适合于便携式设备的设计应用。
    推荐:
    NCE1216-VB是理想的负载开关、功率放大器开关及电池开关解决方案,强烈推荐用于需要高效率和紧凑尺寸的应用场合。

NCE1216参数

参数
栅极电荷 -
Vgs(th)-栅源极阈值电压 -
Rds(On)-漏源导通电阻 -
Ciss-不同 Vds 时的输入最大电容 -
Vgs-栅源极电压 -
通道数量 -
配置 -
FET类型 1个P沟道
最大功率耗散 -
Id-连续漏极电流 -
Vds-漏源极击穿电压 -
通用封装 QFN-6
安装方式 贴片安装
零件状态 在售

NCE1216厂商介绍

VBsemi(微邦半导体)是一家致力于半导体领域的高科技公司,专注于研发和生产各类半导体产品。以下是VBsemi公司的一些基本信息:

1. 主营产品分类:
- 集成电路(IC):包括微处理器、存储器、传感器等。
- 分立器件:如二极管、晶体管、MOSFET等。
- 功率器件:用于电力电子领域的器件,如IGBT、MOSFET等。
- 光电子器件:包括LED、激光器等。

2. 应用领域:
- 消费电子:如智能手机、平板电脑、电视等。
- 工业控制:自动化设备、机器人等。
- 汽车电子:车载娱乐系统、安全系统等。
- 通信设备:基站、路由器、交换机等。
- 医疗设备:诊断设备、治疗设备等。

3. VBsemi的优势:
- 技术创新:持续投入研发,拥有多项专利技术。
- 质量控制:严格的生产流程和质量管理体系。
- 客户服务:提供定制化解决方案和快速响应客户需求。
- 市场定位:针对不同市场和应用领域提供专业化产品。

VBsemi通过不断的技术创新和市场拓展,致力于为客户提供高质量的半导体产品和服务,以满足全球电子市场的需求。

NCE1216数据手册

厂牌 PDF简要描述 下载
VBSEMI/微碧半导体 场效应管(MOSFET) VBSEMI/微碧半导体 NCE1216 NCE1216数据手册

NCE1216封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 1.43
库存: 50
起订量: 5 增量: 3000
交货地:
最小起订量为:5
合计: ¥ 7.15
