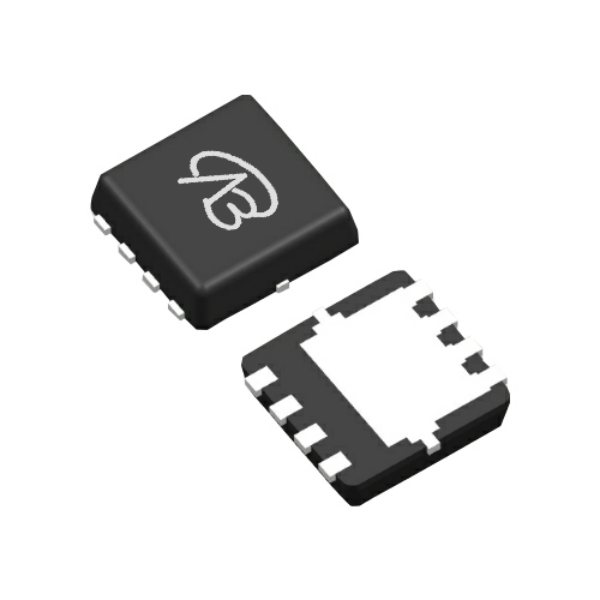

VBQF2202K

产品分类: 场效应管(MOSFET)
产品描述: P—Channel沟道,-200V,-3A,RDS(ON),2000mΩ@34V,240020Vgs(±V);-1~-4Vth(V) 封装:QFN8(3X3)
供应商型号: 14M-VBQF2202K QFN8(3X3)
供应商: 云汉优选
标准整包数: 1
VBSEMI/微碧半导体 场效应管(MOSFET) VBQF2202K

VBQF2202K概述


    产品简介


    VBQF2202K 是一款P通道200V(D-S)金属氧化物半导体场效应晶体管(MOSFET)。它主要用于表面贴装,且提供卷带包装选项。这款器件具备高动态dv/dt耐量、重复雪崩额定值、快速开关能力和并联便利性等独特功能,广泛应用于需要高性能开关应用的场合,如电源管理、逆变器和其他电子控制系统中。

    技术参数


    - 基本参数:
    - VDS(漏源电压):-200V
    - RDS(on)(导通电阻):VGS = -10V时为2.0Ω
    - Qg(总栅极电荷):最大值为29nC
    - Qgs(栅源电荷):5.4nC
    - Qgd(栅漏电荷):15nC
    - 绝对最大额定值:
    - VDS:-200V
    - VGS:±20V
    - 连续漏极电流ID:VGS = -10V时为-3.6A
    - 脉冲漏极电流IDM:-12A
    - 单脉冲雪崩能量EAS:500mJ
    - 重复雪崩能量EAR:7.4mJ
    - 最大功率耗散PD:74W
    - 工作环境:
    - 工作结温范围:-55°C至+150°C

    产品特点和优势


    1. 高可靠性:VBQF2202K的单脉冲雪崩能量高达500mJ,确保在高电压环境下能承受多次瞬态冲击。
    2. 高速开关能力:得益于其快速的开关时间,VBQF2202K适用于高频开关电路,提高了整体系统的效率。
    3. 并联便利性:易于实现多个MOSFET的并联,有助于减少单个MOSFET的应力并提高系统可靠性。
    4. 低导通电阻:2.0Ω的低导通电阻使得功耗降至最低,适合大电流应用。

    应用案例和使用建议


    - 电源管理:在高功率转换器中作为开关元件,能够有效地调节电压输出。
    - 逆变器:用于电动汽车或其他高功率系统中的DC-AC逆变器,能够高效地转换电流方向。
    - 使用建议:为了获得最佳性能,在并联使用时需注意保持各MOSFET的散热一致,避免单点过热。

    兼容性和支持


    - 兼容性:VBQF2202K可以与其他P通道MOSFET和相关驱动电路完美配合使用。
    - 支持:制造商提供了详细的安装和使用指南,并提供客户技术支持,确保用户能够正确配置和操作该器件。

    常见问题与解决方案


    1. 问题:如何选择合适的驱动电路?
    - 解决方案:确保驱动电路的栅极电阻匹配MOSFET的特性,以实现快速而稳定的开关。
    2. 问题:在高温环境下使用,是否会降低性能?
    - 解决方案:根据热阻抗图,优化散热设计,如增加散热片或采用水冷方式。

    总结和推荐


    综上所述,VBQF2202K是一款高性能的P通道MOSFET,具备优异的电气特性和可靠的性能,适合多种高要求的应用场合。建议在需要高性能、高可靠性的开关控制和功率管理的系统中使用。

VBQF2202K参数

参数
Rds(On)-漏源导通电阻 2Ω@ 34V
Vgs-栅源极电压 20V
FET类型 1个P沟道
Id-连续漏极电流 3A
配置 -
Vgs(th)-栅源极阈值电压 -1V~-4V
Ciss-不同 Vds 时的输入最大电容 -
Vds-漏源极击穿电压 200V
通道数量 -
栅极电荷 -
最大功率耗散 -
通用封装 QFN-8
安装方式 贴片安装
零件状态 在售
