VBGQT11505

产品分类: 场效应管(MOSFET)
产品描述: SGT technology Power MOSFET N-Channel 150 V (D-S) 175 °C MOSFETTOLL 150V 5豪欧 170A
供应商型号: 14M-VBGQT11505 TOLL
供应商: 云汉优选
标准整包数: 1

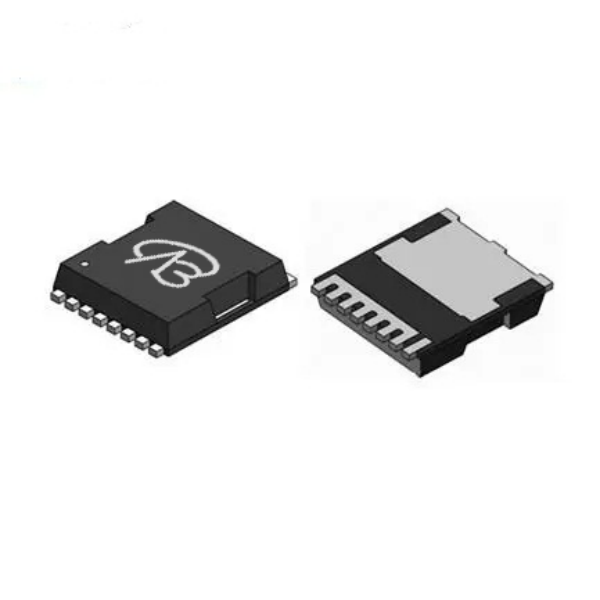

VBSEMI/微碧半导体 场效应管(MOSFET) VBGQT11505

VBGQT11505概述

    VBGQT11505 N-Channel 150V MOSFET 技术手册解析

    产品简介


    VBGQT11505 是一款由台湾VBsemi公司生产的N-Channel MOSFET,主要用于电源管理、电机驱动及音频放大等应用。其关键特性包括SGT(Super Junction Technology)技术,可在高达150°C的结温下稳定工作,具备优异的耐热性和可靠性。该器件在不间断电源、交流/直流开关电源、同步整流、DC/DC转换器等领域具有广泛的应用前景。

    技术参数


    以下是VBGQT11505的技术参数和性能指标摘要:
    - 额定电压 (VDS):150V
    - 最大连续漏极电流 (ID):170A(TC = 25°C),120A(TC = 70°C)
    - 脉冲漏极电流 (IDM):360A(100 μs脉冲宽度)
    - 雪崩能量 (EAS):1300mJ
    - 最大功率耗散 (PD):370W(TC = 25°C),180W(TC = 100°C)
    - 热阻 (RthJA):40°C/W(PCB安装)
    - 栅源泄漏电流 (IGSS):± 250nA
    - 导通电阻 (RDS(on)):0.005Ω(VGS = 10V时)
    这些参数表明VBGQT11505具有强大的电流处理能力和良好的温度稳定性。

    产品特点和优势


    VBGQT11505的主要优势包括:
    1. SGT技术:提供更低的导通电阻和更高的击穿电压。
    2. 高温稳定性:最高结温可达150°C,确保在极端环境下的可靠运行。
    3. 高可靠性:经过100%的Rg和UIS测试,保证了产品的质量与性能。
    4. 高功率密度:优秀的散热性能,使其在高功率应用中表现出色。
    这些特点使得VBGQT11505在各种高要求的应用中具有显著的竞争优势。

    应用案例和使用建议


    根据技术手册中的信息,VBGQT11505可以应用于多种场合:
    - 电源供应:如不间断电源、交流/直流开关电源和照明系统。
    - 电机驱动:适用于需要高速响应和高效能的电机驱动电路。
    - 太阳能微逆变器:适用于光伏系统中的微逆变器。
    - 音频放大器:用于Class D音频放大器,提供低噪声、高效率的信号放大。
    在实际应用中,建议:
    1. 散热设计:鉴于其高功耗,应确保良好的散热设计,以维持正常的工作温度。
    2. 合理选择驱动条件:如栅极电阻的选用,确保快速的开关速度和低损耗。
    3. 保护措施:增加过压、过流保护措施,提高系统的安全性。

    兼容性和支持


    VBGQT11505与大多数标准电子设备兼容,但其具体使用方式可能需要结合应用的具体需求进行调整。VBsemi公司提供了详细的技术支持和服务,用户可以通过服务热线400-655-8788获取相关帮助。

    常见问题与解决方案


    根据技术手册中的常见问题及其解决方案,整理如下:
    1. 问题:如何确定合适的栅极驱动电压?
    - 解决方案:通常情况下,VGS = 10V时导通电阻最小,应尽量接近此值进行驱动。

    2. 问题:如何防止过热损坏?
    - 解决方案:应确保良好的散热设计,通过计算热阻并适当增加散热片或风扇来降低工作温度。
    3. 问题:如何防止雪崩击穿?
    - 解决方案:通过限制工作电压和电流,确保不超过器件的额定雪崩电压和电流。

    总结和推荐


    综上所述,VBGQT11505是一款高性能、高可靠性的N-Channel MOSFET,适合于高要求的电源管理和电机驱动应用。其优异的耐热性、低导通电阻和高可靠性使其在市场上具有较强竞争力。强烈推荐使用该产品,尤其适用于需要高效率、高稳定性的应用场景。

VBGQT11505参数

参数
栅极电荷 -
Id-连续漏极电流 170A
Rds(On)-漏源导通电阻 5mΩ
Vgs-栅源极电压 -
Vds-漏源极击穿电压 150V
Vgs(th)-栅源极阈值电压 -
最大功率耗散 -
配置 -
通道数量 -
Ciss-不同 Vds 时的输入最大电容 -
FET类型 1个N沟道
安装方式 通孔安装
零件状态 在售

VBGQT11505厂商介绍

VBsemi(微邦半导体)是一家致力于半导体领域的高科技公司,专注于研发和生产各类半导体产品。以下是VBsemi公司的一些基本信息:

1. 主营产品分类:
- 集成电路(IC):包括微处理器、存储器、传感器等。
- 分立器件:如二极管、晶体管、MOSFET等。
- 功率器件:用于电力电子领域的器件,如IGBT、MOSFET等。
- 光电子器件:包括LED、激光器等。

2. 应用领域:
- 消费电子:如智能手机、平板电脑、电视等。
- 工业控制:自动化设备、机器人等。
- 汽车电子:车载娱乐系统、安全系统等。
- 通信设备:基站、路由器、交换机等。
- 医疗设备:诊断设备、治疗设备等。

3. VBsemi的优势:
- 技术创新:持续投入研发,拥有多项专利技术。
- 质量控制:严格的生产流程和质量管理体系。
- 客户服务:提供定制化解决方案和快速响应客户需求。
- 市场定位:针对不同市场和应用领域提供专业化产品。

VBsemi通过不断的技术创新和市场拓展,致力于为客户提供高质量的半导体产品和服务,以满足全球电子市场的需求。

VBGQT11505数据手册

厂牌 PDF简要描述 下载
VBSEMI/微碧半导体 场效应管(MOSFET) VBSEMI/微碧半导体 VBGQT11505 VBGQT11505数据手册

VBGQT11505封装设计

查看详情并下载
Symbol
Footprint
3D Model
