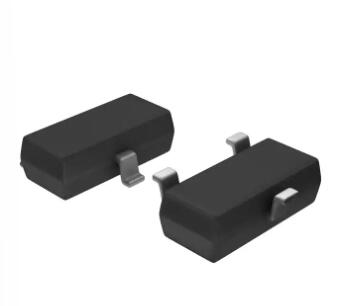

IRLML6302TRPBF

产品分类: 场效应管(MOSFET)
产品描述: P沟道 -20V -5A 43mΩ@-4.5V SOT23-3
供应商型号: 14M-IRLML6302TRPBF SOT23-3
供应商: 云汉优选
标准整包数: 1
VBSEMI/微碧半导体 场效应管(MOSFET) IRLML6302TRPBF

IRLML6302TRPBF概述


    产品简介


    产品类型及功能
    IRLML6302TRPBF-VB是一款P沟道20V(D-S)MOSFET,适用于多种电子系统中的开关控制。它具有低导通电阻(RDS(on))的特点,在多个应用场景中表现出色,如负载开关、PA开关和DC/DC转换器等。
    主要功能和应用领域
    1. 负载开关:用于电路中需要快速响应的场合,如电源管理和电池充电。
    2. PA开关:用于功率放大器的开关控制,确保信号传输效率。
    3. DC/DC转换器:作为转换过程中的开关元件,以实现不同电压之间的转换。

    技术参数


    以下是根据技术手册提取的主要技术参数:
    | 参数 | 值 |

    | 漏源电压(VDS) | ≤ 20 V |
    | 最大连续漏极电流(ID) | -4 A |
    | 最大脉冲漏极电流(IDM)| ≤ -10 A |
    | 导通电阻(RDS(on)) | 0.060 Ω (VGS=-10V) |
    | 输入电容(Ciss) | 835 pF |
    | 输出电容(Coss) | 180 pF |
    | 反向传输电容(Crss) | 155 pF |
    | 总栅极电荷(Qg) | 10 nC |

    产品特点和优势


    1. TrenchFET®技术:采用先进的沟槽技术,提升整体性能,减少功耗。
    2. 全检测试:100% Rg测试确保每个产品都符合标准。
    3. 无卤材料:符合IEC 61249-2-21定义,环保且可靠。
    4. RoHS合规:符合欧盟RoHS指令,确保安全性。

    应用案例和使用建议


    应用案例
    - 负载开关:在电池管理系统中,IRLML6302TRPBF-VB可以作为开关元件,控制电池充放电过程。
    - PA开关:在无线通信设备中,用于控制射频信号的开关状态,提高信号传输效率。
    - DC/DC转换器:在车载电子设备中,作为直流到直流转换器的核心元件,提供稳定输出电压。
    使用建议
    - 确保正确的驱动电压范围(VGS),以避免过载情况。
    - 在高电流应用中,注意散热措施,防止热损坏。
    - 配合使用合适的PCB布局,以减少杂散电感,提高系统稳定性。

    兼容性和支持


    - 兼容性:适合与大多数SOT-23封装的电子设备兼容。
    - 支持:制造商提供了详尽的技术文档和支持服务,包括详细的安装指南和技术咨询热线(400-655-8788)。

    常见问题与解决方案


    1. Q: 开关过程不稳定?
    - A: 检查驱动电压(VGS)是否正确,确保在规定的范围内。

    2. Q: 设备温度过高?
    - A: 加强散热措施,确保工作环境在规定的工作温度范围内。

    3. Q: 输出电压不稳?
    - A: 检查输入电压(VDS)和栅极驱动信号(VGS)是否正确。

    总结和推荐


    综合评估
    IRLML6302TRPBF-VB以其高可靠性、优异性能和低功耗成为众多电子系统中不可或缺的元件。特别是它的TrenchFET技术,显著提升了整体性能和耐用性。
    推荐意见
    我们强烈推荐使用IRLML6302TRPBF-VB作为高性能、环保型的开关元件。无论是负载开关、PA开关还是DC/DC转换器应用,这款MOSFET均能提供卓越的表现。

IRLML6302TRPBF参数

参数
Vgs-栅源极电压 12V
通道数量 -
Id-连续漏极电流 5A
配置 -
FET类型 1个P沟道
Rds(On)-漏源导通电阻 43mΩ@4.5V
Vds-漏源极击穿电压 20V
Ciss-不同 Vds 时的输入最大电容 835pF@10V
最大功率耗散 2.5W
Vgs(th)-栅源极阈值电压 1.5V
栅极电荷 3.6nC@ 4.5V
通用封装 SOT-3
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
