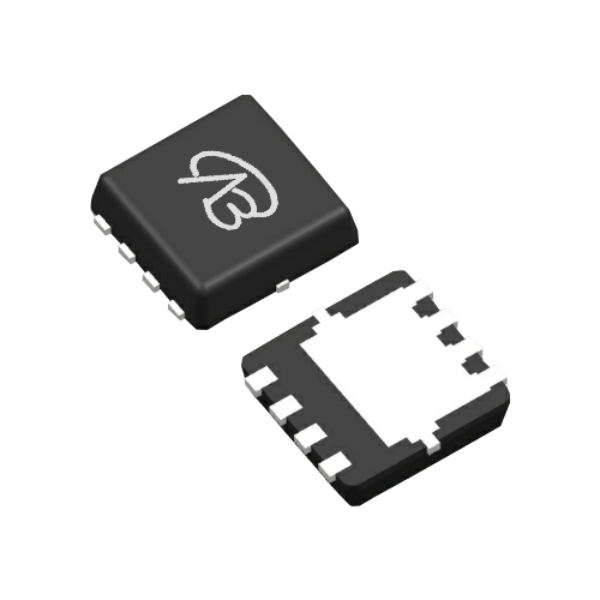

BSZ019N03LS

产品分类: 场效应管(MOSFET)
产品描述: N—Channel沟道,30V,70A,RDS(ON),2mΩ@10V,2.4mΩ@4.5V,20Vgs(±V);1.5Vth(V);DFN8(3X3)
供应商型号: 14M-BSZ019N03LS DFN8(3X3)
供应商: 云汉优选
标准整包数: 1
VBSEMI/微碧半导体 场效应管(MOSFET) BSZ019N03LS

BSZ019N03LS概述


    产品简介


    BSZ019N03LS-VB 是一款高性能的 N 沟道 30V(D-S)功率 MOSFET,采用 TrenchFET® Gen IV 技术制造。它具备低导通电阻和高开关速度的特点,广泛应用于各种电源管理和控制场景,如开关模式电源(SMPS)、个人电脑及服务器、通信砖式模块(Telecom Bricks)、VRM(电压调节模块)以及 POL(点负载)等。这款 MOSFET 具备绿色环保特性,符合 RoHS 和无卤素标准,适合现代电子产品对环保合规性的要求。

    技术参数


    以下是 BSZ019N03LS-VB 的关键技术参数:
    | 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 栅源阈值电压 | VGS(th) | 1.1 | 2.2 V |
    | 漏源导通电阻 | RDS(on) 0.0018 (VGS=10V) | 0.0025 (VGS=4.5V) | Ω |
    | 输出电荷 | Qoss 30.5 pF |
    | 输入电容 | Ciss 1040 pF |
    | 单脉冲雪崩能量 | EAS 20 mJ |
    | 单脉冲雪崩电流 | IAS 20 A |
    | 最大连续漏极电流 (TA=25°C) | ID 30.9 A |
    | 最大连续源漏二极管电流 | IS 40 A |
    | 工作温度范围 | TJ | -55 150 | °C |

    产品特点和优势


    - 绿色环保:符合 RoHS 指令和无卤素标准,有助于减少对环境的影响。
    - 高效能:采用 TrenchFET® Gen IV 技术,提供更低的导通电阻和更高的开关效率。
    - 可靠性高:100% 经过 Rg 和 UIS 测试,确保产品在极端条件下的稳定性和耐用性。
    - 广泛应用:适用于多种领域,如电源管理、计算机硬件和通信设备。
    - 热阻性能:优秀的热阻设计保证了在高功耗条件下的长期运行稳定性。

    应用案例和使用建议


    应用案例:
    - 开关模式电源:在高效率转换中,BSZ019N03LS-VB 可以显著降低功耗并提高系统整体效率。
    - VRM 和 POL:其低导通电阻和快速开关能力使其成为 VRM 和 POL 应用的理想选择。
    - 服务器和电信设备:适用于需要高性能、高可靠性的环境。
    使用建议:
    1. 在选择驱动电路时,建议采用低栅极电阻以减少开关损耗。
    2. 确保良好的散热设计,特别是在高温环境下工作时。
    3. 在实际应用中,根据负载情况合理调整 VGS 电压,以获得最佳的导通电阻和开关性能。

    兼容性和支持


    - 兼容性:BSZ019N03LS-VB 可与主流的控制器和驱动器兼容,易于集成到现有设计中。
    - 技术支持:VBsemi 提供详尽的技术文档和支持服务,帮助客户解决应用中的问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 开关损耗较高 | 优化驱动电路,降低栅极电阻值。 |
    | 温度过高 | 改进散热设计,增加散热片或风扇辅助冷却。 |
    | 开关速度慢 | 确保驱动信号波形良好,避免波形失真。 |

    总结和推荐


    BSZ019N03LS-VB 是一款高性能、高可靠性的 N 沟道 MOSFET,其出色的导通电阻、开关速度和环保特性使其在电源管理领域具有很高的市场竞争力。无论是个人电脑、服务器还是通信设备,它都能提供卓越的性能表现。对于需要高效能和绿色设计的用户,我们强烈推荐这款产品。
    最终结论:推荐使用。

BSZ019N03LS参数

参数
栅极电荷 25nC@ 10V
Rds(On)-漏源导通电阻 50mΩ@ 10V,2.4A
通道数量 -
FET类型 1个N沟道
配置 -
Vgs-栅源极电压 20V
Vds-漏源极击穿电压 30V
Vgs(th)-栅源极阈值电压 1V@ 250uA
Ciss-不同 Vds 时的输入最大电容 520pF@25V
最大功率耗散 2W
Id-连续漏极电流 4.9A
通用封装 QFN-8
安装方式 贴片安装
应用等级 工业级
零件状态 在售

BSZ019N03LS厂商介绍

VBsemi(微邦半导体)是一家致力于半导体领域的高科技公司,专注于研发和生产各类半导体产品。以下是VBsemi公司的一些基本信息:

1. 主营产品分类:
- 集成电路(IC):包括微处理器、存储器、传感器等。
- 分立器件:如二极管、晶体管、MOSFET等。
- 功率器件:用于电力电子领域的器件,如IGBT、MOSFET等。
- 光电子器件:包括LED、激光器等。

2. 应用领域:
- 消费电子:如智能手机、平板电脑、电视等。
- 工业控制:自动化设备、机器人等。
- 汽车电子:车载娱乐系统、安全系统等。
- 通信设备:基站、路由器、交换机等。
- 医疗设备:诊断设备、治疗设备等。

3. VBsemi的优势:
- 技术创新:持续投入研发,拥有多项专利技术。
- 质量控制:严格的生产流程和质量管理体系。
- 客户服务:提供定制化解决方案和快速响应客户需求。
- 市场定位:针对不同市场和应用领域提供专业化产品。

VBsemi通过不断的技术创新和市场拓展,致力于为客户提供高质量的半导体产品和服务,以满足全球电子市场的需求。

BSZ019N03LS数据手册

厂牌 PDF简要描述 下载
VBSEMI/微碧半导体 场效应管(MOSFET) VBSEMI/微碧半导体 BSZ019N03LS BSZ019N03LS数据手册

BSZ019N03LS封装设计

查看详情并下载
Symbol
Footprint
3D Model
