FQPF34N20

产品分类: 场效应管(MOSFET)
产品描述: N—Channel沟道,200V,20A,RDS(ON),90mΩ@10V,100mΩ@4.5V,20Vgs(±V);1.5Vth(V) 封装:TO220F
供应商型号: FQPF34N20 TO220F
供应商: 云汉优选
标准整包数: 1
VBSEMI/微碧半导体 场效应管(MOSFET) FQPF34N20

FQPF34N20概述

    FQPF34N20-VB N-Channel 200V MOSFET 技术手册

    产品简介


    FQPF34N20-VB 是一款高性能的 N 沟道 200V 功率 MOSFET(金属氧化物半导体场效应晶体管),适用于多种工业和消费电子应用。它具备低导通电阻、高开关速度和高可靠性等特点,广泛应用于电源管理、电机驱动、照明系统等领域。

    技术参数


    | 参数 | 规格 |

    | 最大漏源电压 VDS | 200V |
    | 门源电压 VGS | ±20V |
    | 连续漏极电流 ID | 20A (TC=25°C),14A (TC=100°C) |
    | 脉冲漏极电流 IDM | 72A |
    | 最大结温 TJ | 150°C |
    | 工作温度范围 TJ, Tstg | -55°C 到 +150°C |

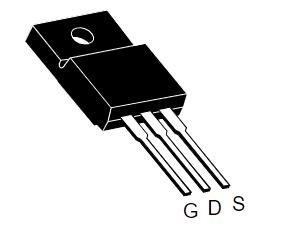

    | 封装类型 | TO-220 FULLPAK |

    产品特点和优势


    - 无卤素材料:符合 IEC 61249-2-21 定义,适用于环保要求较高的场合。
    - 表面贴装:适合自动化生产,提高组装效率。
    - 低热阻封装:采用全塑封封装,降低热阻,提高散热效果。
    - 快速开关:动态 dV/dt 额定值为 5.0 V/ns,适合高频应用。
    - 完全雪崩击穿额定值:在极端条件下仍能保持稳定性能。
    - 符合 RoHS 指令:符合欧盟的 RoHS 环保标准。

    应用案例和使用建议


    FQPF34N20-VB 主要用于电源转换器、直流电机驱动、LED 驱动等场合。例如,在直流电机驱动应用中,其高耐压和快速开关特性可以显著提升系统的效率和稳定性。在使用过程中,应注意以下几点:
    - 在高频开关应用中,确保驱动电路设计合理,以减少寄生电感的影响。
    - 在高功率应用中,注意散热设计,避免因过热导致的损坏。

    兼容性和支持


    FQPF34N20-VB 与大多数标准 PCB 设计兼容,可直接焊接于标准 FR-4 或 G-10 材料的 PCB 上。厂商提供详尽的技术支持和售后服务,包括但不限于电话咨询(400-655-8788)和技术文档下载。

    常见问题与解决方案


    1. 问题:如何确定正确的门极电阻?
    - 解答:根据应用中的最大 dI/dt 和 VDD 值选择合适的门极电阻。参考手册中的测试条件(如 VDD = 50V, dI/dt ≤ 150 A/μs)进行选择。
    2. 问题:如何避免热失控?
    - 解答:在设计时确保良好的散热路径,使用大面积的散热片或散热器,同时监测结温并设置合理的过温保护机制。

    总结和推荐


    FQPF34N20-VB 是一款高可靠性的 N 沟道 MOSFET,具有出色的性能和广泛的适用范围。它在高频、高功率应用中表现出色,特别是在需要低功耗和高效率的应用中。因此,强烈推荐在相关应用中使用此产品。对于追求高效率和稳定性的设计者来说,FQPF34N20-VB 是一个理想的选择。

FQPF34N20参数

参数
通道数量 -
Id-连续漏极电流 20A
FET类型 1个N沟道
配置 -
最大功率耗散 42W
Rds(On)-漏源导通电阻 0.065Ω@VGS = 10 V,ID = 11 A(typ)
Vgs(th)-栅源极阈值电压 -
栅极电荷 -
Ciss-不同 Vds 时的输入最大电容 -
Vgs-栅源极电压 -
Vds-漏源极击穿电压 200V
通用封装 TO-220F
安装方式 通孔安装
零件状态 在售

FQPF34N20厂商介绍

VBsemi(微邦半导体)是一家致力于半导体领域的高科技公司,专注于研发和生产各类半导体产品。以下是VBsemi公司的一些基本信息:

1. 主营产品分类:
- 集成电路(IC):包括微处理器、存储器、传感器等。
- 分立器件:如二极管、晶体管、MOSFET等。
- 功率器件:用于电力电子领域的器件,如IGBT、MOSFET等。
- 光电子器件:包括LED、激光器等。

2. 应用领域:
- 消费电子:如智能手机、平板电脑、电视等。
- 工业控制:自动化设备、机器人等。
- 汽车电子:车载娱乐系统、安全系统等。
- 通信设备:基站、路由器、交换机等。
- 医疗设备:诊断设备、治疗设备等。

3. VBsemi的优势:
- 技术创新:持续投入研发,拥有多项专利技术。
- 质量控制:严格的生产流程和质量管理体系。
- 客户服务:提供定制化解决方案和快速响应客户需求。
- 市场定位:针对不同市场和应用领域提供专业化产品。

VBsemi通过不断的技术创新和市场拓展,致力于为客户提供高质量的半导体产品和服务,以满足全球电子市场的需求。

FQPF34N20数据手册

厂牌 PDF简要描述 下载
VBSEMI/微碧半导体 场效应管(MOSFET) VBSEMI/微碧半导体 FQPF34N20 FQPF34N20数据手册

FQPF34N20封装设计

查看详情并下载
Symbol
Footprint
3D Model
