2SK3755

产品分类: 场效应管(MOSFET)
产品描述: N—Channel沟道,60V,70A,RDS(ON),10mΩ@10V,12mΩ@4.5V,20Vgs(±V);1.5Vth(V) 封装:TO220F
供应商型号: 14M-2SK3755 TO220F
供应商: 云汉优选
标准整包数: 1
VBSEMI/微碧半导体 场效应管(MOSFET) 2SK3755

2SK3755概述

    2SK3755-VB N-Channel 60-V MOSFET 技术手册解析

    产品简介


    2SK3755-VB 是由 VBsemi 公司生产的一款高性能 N-Channel 60-V MOSFET。这款 MOSFET 主要用于电力电子转换和控制电路,适用于电源管理、电机驱动等领域。它的核心特点是能够在高温环境下稳定运行,是电力电子领域的理想选择。

    技术参数


    以下是 2SK3755-VB 的关键技术参数:
    - 额定电压:60 V
    - 栅极-源极电压(VGS):±20 V
    - 连续漏极电流(TC = 25 °C):70 A
    - 脉冲漏极电流:200 A
    - 持续源电流:50 A
    - 单次雪崩能量(Duty Cycle ≤ 1%):125 mJ
    - 最大功耗(TC = 25 °C):136 W
    - 热阻抗:
    - 最大结点到环境温度:15-18 °C/W
    - 最大结点到外壳温度:0.85-1.1 °C/W

    产品特点和优势


    1. 高耐温能力:可在高达 175 °C 的结温下正常工作。
    2. TrenchFET® 技术:提供了低导通电阻和高效的开关性能。
    3. 优秀的电流承载能力:在多种工作条件下都能提供可靠的电流承载能力。

    应用案例和使用建议


    2SK3755-VB 广泛应用于电力转换系统,如开关电源、逆变器等。为了确保最佳性能,建议在设计时充分考虑散热措施,特别是在高电流应用中。例如,在电源管理电路中,可以通过增加散热片来提高热管理效率。

    兼容性和支持


    2SK3755-VB 可以与标准的 TO-220 FULLPAK 封装兼容,方便安装和替换。VBsemi 公司提供全面的技术支持,包括设计指导和技术咨询,以帮助用户最大化产品性能。

    常见问题与解决方案


    1. 过热问题:若出现过热情况,可通过增加散热措施(如散热片)来改善。
    2. 电流不稳定:确保正确的栅极驱动电压,并检查外围电路是否符合设计要求。
    3. 导通电阻异常增大:检查结温是否超过额定范围,必要时可更换为更高额定温度的产品。

    总结和推荐


    2SK3755-VB 是一款出色的 N-Channel MOSFET,具有高耐温能力、优异的电流承载能力和高效的开关性能。它非常适合需要在严苛环境下工作的应用场合。强烈推荐给对可靠性和性能有高要求的用户。
    总的来说,2SK3755-VB 作为一款高性能 MOSFET,在电力电子领域有着广泛的应用前景。如果您正在寻找能够应对高温环境和高电流需求的产品,2SK3755-VB 将是一个非常值得选择的解决方案。

2SK3755参数

参数
Vgs(th)-栅源极阈值电压 -
Vgs-栅源极电压 -
FET类型 1个N沟道
最大功率耗散 136W
Ciss-不同 Vds 时的输入最大电容 -
通道数量 -
Rds(On)-漏源导通电阻 0.020Ω@VGS = 10 V,ID = 20 A,TJ = 175 °C
配置 -
Vds-漏源极击穿电压 -
栅极电荷 -
Id-连续漏极电流 60A

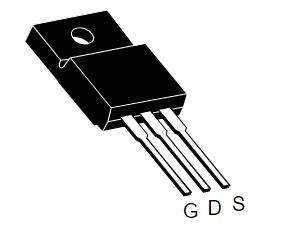

通用封装 TO-220F
安装方式 通孔安装
零件状态 在售

2SK3755厂商介绍

VBsemi(微邦半导体)是一家致力于半导体领域的高科技公司,专注于研发和生产各类半导体产品。以下是VBsemi公司的一些基本信息:

1. 主营产品分类:
- 集成电路(IC):包括微处理器、存储器、传感器等。
- 分立器件:如二极管、晶体管、MOSFET等。
- 功率器件:用于电力电子领域的器件,如IGBT、MOSFET等。
- 光电子器件:包括LED、激光器等。

2. 应用领域:
- 消费电子:如智能手机、平板电脑、电视等。
- 工业控制:自动化设备、机器人等。
- 汽车电子:车载娱乐系统、安全系统等。
- 通信设备:基站、路由器、交换机等。
- 医疗设备:诊断设备、治疗设备等。

3. VBsemi的优势:
- 技术创新:持续投入研发,拥有多项专利技术。
- 质量控制:严格的生产流程和质量管理体系。
- 客户服务:提供定制化解决方案和快速响应客户需求。
- 市场定位:针对不同市场和应用领域提供专业化产品。

VBsemi通过不断的技术创新和市场拓展,致力于为客户提供高质量的半导体产品和服务,以满足全球电子市场的需求。

2SK3755数据手册

厂牌 PDF简要描述 下载
VBSEMI/微碧半导体 场效应管(MOSFET) VBSEMI/微碧半导体 2SK3755 2SK3755数据手册

2SK3755封装设计

查看详情并下载
Symbol
Footprint
3D Model
