IRFH5010TRPBF

产品分类: 场效应管(MOSFET)

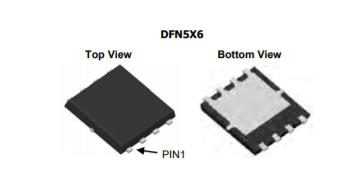

产品描述: N—Channel沟道,100V,100A,RDS(ON),5mΩ@10V,6mΩ@4.5V,20Vgs(±V);1~3Vth(V) 封装:DFN8(5X6)
供应商型号: 14M-IRFH5010TRPBF DFN8(5X6)
供应商: 云汉优选
标准整包数: 1
VBSEMI/微碧半导体 场效应管(MOSFET) IRFH5010TRPBF

IRFH5010TRPBF概述

    IRFH5010TRPBF-VB N-Channel 100-V MOSFET 技术手册解析

    产品简介


    IRFH5010TRPBF-VB 是一款来自VBsemi的N沟道100V耐压的功率MOSFET。它采用了先进的TrenchFET®技术,具备出色的热稳定性和低导通电阻,使其成为高可靠性要求下的理想选择。该产品主要应用于隔离式直流/直流转换器等领域。

    技术参数


    - 基本参数:
    - 栅源电压(VGS):±20V
    - 漏源电压(VDS):100V
    - 持续漏极电流(TJ = 150°C):85A(TA = 25°C),6.8A(TA = 70°C)
    - 脉冲漏极电流(td = 100μs):250A
    - 单脉冲雪崩电流(IL = 0.1mH):38A
    - 单脉冲雪崩能量(EAS):50mJ
    - 最大功耗(TA = 25°C):100W
    - 最高工作结温和存储温度范围:-55°C 至 +150°C
    - 热阻(RthJA):20°C/W(最大)
    - 电气特性:
    - 导通电阻(RDS(on)):0.006Ω(VGS = 10V时)
    - 阈值电压(VGS(th)):2V至5V
    - 门限电压的温度系数:-7.5mV/°C
    - 门限电流(IDSS):1μA(VDS = 100V, VGS = 0V)
    - 门电容(Ciss):6500pF(VDS = 50V, VGS = 0V)


    产品特点和优势


    - TrenchFET®技术:采用先进的TrenchFET®技术,提供更优的热稳定性和更高的电流密度。
    - 高温适应性:最高工作结温可达175°C,确保在恶劣环境中的稳定运行。
    - 低导通电阻:导通电阻低至0.006Ω(VGS = 10V时),降低功耗,提升效率。
    - 高可靠性测试:100% Rg测试保证每个产品均通过严格的品质控制。

    应用案例和使用建议


    - 应用场景:适合用于隔离式直流/直流转换器,以及其他需要高性能和高可靠性的电源管理电路。
    - 使用建议:
    - 在高负载下使用时,确保有足够的散热措施以避免过热。
    - 设计电路时,注意门电容对开关速度的影响,合理配置外围元件以提高系统效率。

    兼容性和支持


    - 兼容性:该产品与多种主流电源管理电路兼容,可广泛应用于不同类型的电源设计中。
    - 厂商支持:VBsemi提供详尽的技术支持和维护服务,包括技术文档、样品和售后技术支持等。

    常见问题与解决方案


    - 问题1: 温度过高导致器件损坏
    - 解决办法: 确保在高温环境下使用时,采取适当的散热措施,如加装散热片或风扇。
    - 问题2: 导通电阻过大影响系统效率
    - 解决办法: 仔细检查安装和接线,确保门驱动信号正常,必要时可调整电路参数以优化性能。

    总结和推荐


    IRFH5010TRPBF-VB N-Channel 100-V MOSFET凭借其优秀的导通电阻、宽泛的工作温度范围和高可靠性,是隔离式直流/直流转换器及其他电源管理应用的理想选择。无论是在高效能还是高可靠性方面,该产品都表现卓越。推荐用户在类似的应用场景中使用该产品,以获得最佳性能和用户体验。

IRFH5010TRPBF参数

参数
Vds-漏源极击穿电压 100V
最大功率耗散 -
Vgs-栅源极电压 -
通道数量 -
栅极电荷 -
Vgs(th)-栅源极阈值电压 3V
Id-连续漏极电流 95A
FET类型 1个N沟道
Ciss-不同 Vds 时的输入最大电容 -
配置 -
Rds(On)-漏源导通电阻 0.0083Ω@VGS = 4.5 V,ID = 15 A(typ)
通用封装 QFN-8
安装方式 贴片安装
零件状态 在售

IRFH5010TRPBF厂商介绍

VBsemi(微邦半导体)是一家致力于半导体领域的高科技公司,专注于研发和生产各类半导体产品。以下是VBsemi公司的一些基本信息:

1. 主营产品分类:
- 集成电路(IC):包括微处理器、存储器、传感器等。
- 分立器件:如二极管、晶体管、MOSFET等。
- 功率器件:用于电力电子领域的器件,如IGBT、MOSFET等。
- 光电子器件:包括LED、激光器等。

2. 应用领域:
- 消费电子:如智能手机、平板电脑、电视等。
- 工业控制:自动化设备、机器人等。
- 汽车电子:车载娱乐系统、安全系统等。
- 通信设备:基站、路由器、交换机等。
- 医疗设备:诊断设备、治疗设备等。

3. VBsemi的优势:
- 技术创新:持续投入研发,拥有多项专利技术。
- 质量控制:严格的生产流程和质量管理体系。
- 客户服务:提供定制化解决方案和快速响应客户需求。
- 市场定位:针对不同市场和应用领域提供专业化产品。

VBsemi通过不断的技术创新和市场拓展,致力于为客户提供高质量的半导体产品和服务,以满足全球电子市场的需求。

IRFH5010TRPBF数据手册

厂牌 PDF简要描述 下载
VBSEMI/微碧半导体 场效应管(MOSFET) VBSEMI/微碧半导体 IRFH5010TRPBF IRFH5010TRPBF数据手册

IRFH5010TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
