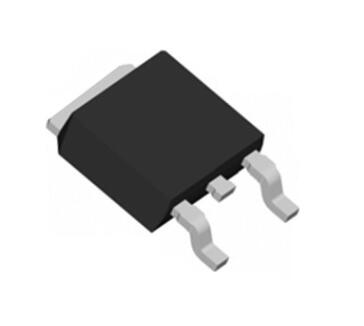

FR540Z

产品分类: 场效应管(MOSFET)
产品描述: N—Channel沟道,100V,40A,RDS(ON),30mΩ@10V,31mΩ@4.5V,20Vgs(±V);1.8Vth(V) 封装:TO252
供应商型号: 14M-FR540Z TO252
供应商: 云汉优选
标准整包数: 1
VBSEMI/微碧半导体 场效应管(MOSFET) FR540Z

FR540Z概述

    FR540Z-VB N-Channel 100-V MOSFET 技术手册

    产品简介


    FR540Z-VB 是一款高性能的 N-Channel 100-V MOSFET(金属氧化物半导体场效应晶体管),属于VBsemi公司的Power MOSFETS系列。该产品采用了先进的TrenchFET技术,具备高可靠性和低热阻的特点。主要用于开关电源、电机驱动和功率转换等领域,是电力电子应用的理想选择。

    技术参数


    - 电压参数
    - 漏源电压 (VDS):100V
    - 栅源电压 (VGS):±20V
    - 连续漏极电流 (ID):40A(TJ = 175°C)
    - 脉冲漏极电流 (IDM):120A
    - 雪崩电流 (IAR):35A
    - 重复雪崩能量 (EAR):61mJ
    - 最大耗散功率 (PD):107W(TC = 25°C)
    - 温度范围
    - 工作结温和存储温度范围 (TJ, Tstg):-55°C 至 175°C
    - 热阻参数
    - 结到环境热阻 (RthJA):40°C/W(PCB安装)
    - 结到外壳热阻 (RthJC):1.4°C/W

    产品特点和优势


    1. 高可靠性:FR540Z-VB 能够在高达 175°C 的结温下正常工作,保证了在极端条件下的稳定运行。
    2. 低热阻设计:通过优化的结构设计,该器件具有较低的结到外壳热阻(RthJC),有助于提高散热效率。
    3. TrenchFET技术:采用先进的沟槽技术,确保低导通电阻 (rDS(on)) 和低栅极电荷 (Qg),提升能效。
    4. 宽广的工作温度范围:适用于广泛的工业和汽车电子应用环境。

    应用案例和使用建议


    1. 开关电源:在高功率转换应用中,如电信、服务器电源系统中,FR540Z-VB 可以提供稳定的开关性能和高可靠性。
    2. 电机驱动:适用于工业控制中的电机驱动电路,能承受较高的瞬态电流冲击。
    3. 电动汽车充电:适合用于电动车辆的充电系统,能够处理较大的电流和电压。
    使用建议:
    - 在高功率应用中,注意选择合适的散热器,以保持良好的热管理。
    - 使用时建议并联多颗器件以减少单点故障的风险。

    兼容性和支持


    FR540Z-VB 与标准 TO-252 封装兼容,方便安装和替换。VBsemi公司提供全面的技术支持和售后服务,包括样品申请、技术咨询和技术培训。

    常见问题与解决方案


    1. Q:如何判断器件是否损坏?
    - A:使用万用表测量其静态特性,如漏源电压和栅源电压,检查是否在正常范围内。
    2. Q:工作温度超出规定范围怎么办?
    - A:适当降低工作负载或增加散热措施,确保结温不超出规定范围。
    3. Q:在高频应用中,器件表现不佳怎么办?
    - A:尝试减小栅极电阻 (RG),提高栅极驱动速度。

    总结和推荐


    综上所述,FR540Z-VB N-Channel 100-V MOSFET 在电力电子应用中表现出色,具有高可靠性、低热阻和优秀的电气特性。无论是在工业、汽车还是消费电子领域,这款器件都是一个值得信赖的选择。因此,强烈推荐该产品用于需要高效能和稳定性的应用场合。

FR540Z参数

参数
Ciss-不同 Vds 时的输入最大电容 -
Vgs-栅源极电压 -
通道数量 -
FET类型 1个N沟道
配置 -
Rds(On)-漏源导通电阻 -
栅极电荷 -
最大功率耗散 107W
Id-连续漏极电流 40A
Vds-漏源极击穿电压 100V
Vgs(th)-栅源极阈值电压 -
通用封装 TO-252
安装方式 贴片安装
零件状态 在售

FR540Z厂商介绍

VBsemi(微邦半导体)是一家致力于半导体领域的高科技公司,专注于研发和生产各类半导体产品。以下是VBsemi公司的一些基本信息:

1. 主营产品分类:
- 集成电路(IC):包括微处理器、存储器、传感器等。
- 分立器件:如二极管、晶体管、MOSFET等。
- 功率器件:用于电力电子领域的器件,如IGBT、MOSFET等。
- 光电子器件:包括LED、激光器等。

2. 应用领域:
- 消费电子:如智能手机、平板电脑、电视等。
- 工业控制:自动化设备、机器人等。
- 汽车电子:车载娱乐系统、安全系统等。
- 通信设备:基站、路由器、交换机等。
- 医疗设备:诊断设备、治疗设备等。

3. VBsemi的优势:
- 技术创新:持续投入研发,拥有多项专利技术。
- 质量控制:严格的生产流程和质量管理体系。
- 客户服务:提供定制化解决方案和快速响应客户需求。
- 市场定位:针对不同市场和应用领域提供专业化产品。

VBsemi通过不断的技术创新和市场拓展,致力于为客户提供高质量的半导体产品和服务,以满足全球电子市场的需求。

FR540Z数据手册

厂牌 PDF简要描述 下载
VBSEMI/微碧半导体 场效应管(MOSFET) VBSEMI/微碧半导体 FR540Z FR540Z数据手册

FR540Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 1.7878
库存: 100
起订量: 5 增量: 2500
交货地:
最小起订量为:5
合计: ¥ 8.93
