IRLHS6276TRPBF

产品分类: 场效应管(MOSFET)
产品描述: N—Channel沟道,30V,5A,RDS(ON),33mΩ@10V,38mΩ@4.5V,20Vgs(±V);0.4Vth(V) 封装:QFN8(3X3)
供应商型号: 14M-IRLHS6276TRPBF QFN6(2X2)
供应商: 云汉优选
标准整包数: 1
VBSEMI/微碧半导体 场效应管(MOSFET) IRLHS6276TRPBF

IRLHS6276TRPBF概述

    IRLHS6276TRPBF-VB Dual N-Channel MOSFET 技术手册

    产品简介


    IRLHS6276TRPBF-VB 是一款双通道 N 沟道 MOSFET,具有出色的电源管理能力。该器件采用沟槽工艺制造(TrenchFET®),适用于便携式设备如智能手机、平板电脑及移动计算设备。它被广泛应用于负载开关、DC/DC 转换器和电源管理等领域。此 MOSFET 的设计保证了高可靠性和高性能,完全符合 RoHS 和无卤素标准。

    技术参数


    - 最大漏源电压 (VDS): 30 V
    - 最大栅源电压 (VGS): ±12 V
    - 连续漏极电流 (ID): 4.8 A (TC = 25°C), 4.2 A (TC = 70°C)
    - 脉冲漏极电流 (IDM): 30 A
    - 单脉冲雪崩电流 (IAS): 5 A
    - 单脉冲雪崩能量 (EAS): 1.25 mJ
    - 最大功耗 (PD): 2.7 W (TC = 25°C), 1.77 W (TC = 70°C)
    - 热阻抗 (RthJA): 58°C/W
    - 工作温度范围 (Tj, Tstg): -55°C 至 150°C

    产品特点和优势


    IRLHS6276TRPBF-VB 具有多项显著特点:
    - Halogen-Free: 满足环保要求,降低对环境的影响。
    - 100% UIS & Rg 测试: 确保产品可靠性,符合 RoHS 规范。
    - 高效率: 典型 RDS(on) 为 0.022 Ω (VGS = 10 V),确保低导通损耗。
    - 快速开关特性: 例如,td(on) 仅为 12 ns,适合高频应用。

    应用案例和使用建议


    - 便携式设备: 如智能电话、平板电脑和移动计算机的负载开关。
    - 电源管理: 在直流-直流转换器中使用,以提高能效。
    - 建议使用: 在选择此 MOSFET 时,考虑散热设计,确保设备在高温条件下也能稳定运行。

    兼容性和支持


    - 兼容性: 适用于多种便携式设备和电源管理电路。
    - 支持: 可联系官方技术支持,获取更多应用指南和设计资料。

    常见问题与解决方案


    - 问题: 高温环境下导通电阻增大。
    - 解决方案: 通过外加散热片改善热传导,保持器件工作温度在安全范围内。
    - 问题: 开关速度过慢。
    - 解决方案: 减少外部电阻值,优化驱动电路。

    总结和推荐


    IRLHS6276TRPBF-VB 双 N 沟道 MOSFET 是一款高性能、高可靠性的电子元件,特别适合于便携式设备和电源管理系统。它在设计上具有诸多优势,特别是在高效率、低导通损耗方面表现优异。对于需要高性能、紧凑设计的应用场合,强烈推荐使用这款 MOSFET。
    请根据具体需求调整上述内容,并参考手册中的详细信息进行进一步完善。

IRLHS6276TRPBF参数

参数
Vgs(th)-栅源极阈值电压 ±20V
Vds-漏源极击穿电压 30V
栅极电荷 -
Ciss-不同 Vds 时的输入最大电容 -
通道数量 -
Rds(On)-漏源导通电阻 0.026Ω@VGS = 4.5 V,ID = 4 A
配置 -
Vgs-栅源极电压 -
最大功率耗散 -
FET类型 1个N沟道
Id-连续漏极电流 5.8A
通用封装 QFN-6
安装方式 贴片安装
零件状态 在售

IRLHS6276TRPBF厂商介绍

VBsemi(微邦半导体)是一家致力于半导体领域的高科技公司,专注于研发和生产各类半导体产品。以下是VBsemi公司的一些基本信息:

1. 主营产品分类:
- 集成电路(IC):包括微处理器、存储器、传感器等。
- 分立器件:如二极管、晶体管、MOSFET等。
- 功率器件:用于电力电子领域的器件,如IGBT、MOSFET等。
- 光电子器件:包括LED、激光器等。

2. 应用领域:
- 消费电子:如智能手机、平板电脑、电视等。
- 工业控制:自动化设备、机器人等。
- 汽车电子:车载娱乐系统、安全系统等。
- 通信设备:基站、路由器、交换机等。
- 医疗设备:诊断设备、治疗设备等。

3. VBsemi的优势:
- 技术创新:持续投入研发,拥有多项专利技术。
- 质量控制:严格的生产流程和质量管理体系。
- 客户服务:提供定制化解决方案和快速响应客户需求。
- 市场定位:针对不同市场和应用领域提供专业化产品。

VBsemi通过不断的技术创新和市场拓展,致力于为客户提供高质量的半导体产品和服务,以满足全球电子市场的需求。

IRLHS6276TRPBF数据手册

厂牌 PDF简要描述 下载
VBSEMI/微碧半导体 场效应管(MOSFET) VBSEMI/微碧半导体 IRLHS6276TRPBF IRLHS6276TRPBF数据手册

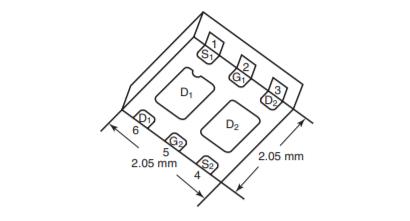

IRLHS6276TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
