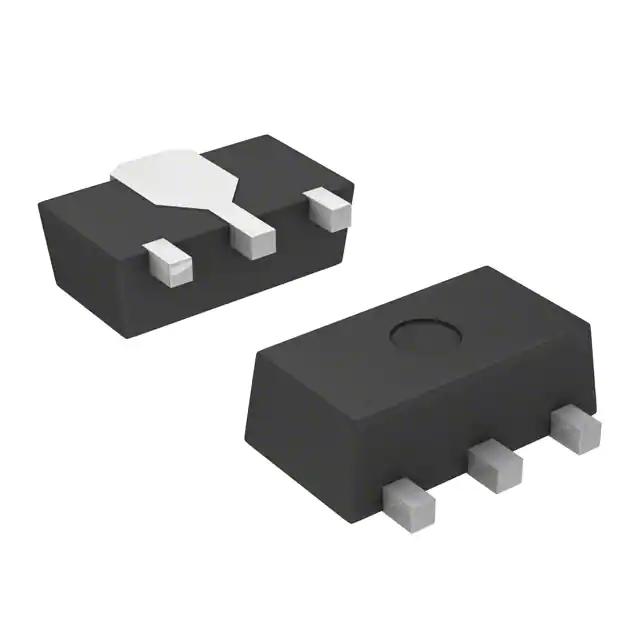

XP161A1355PR

产品分类: 场效应管(MOSFET)
产品描述: N沟道 30V 6.8A 22mΩ@4.5V SOT89-3
供应商型号: 14M-XP161A1355PR SOT89-3
供应商: 云汉优选
标准整包数: 1
VBSEMI/微碧半导体 场效应管(MOSFET) XP161A1355PR

XP161A1355PR概述

    XP161A1355PR-VB N-Channel 30V MOSFET 技术手册

    产品简介


    XP161A1355PR-VB 是一款 N 沟道 30V 的 MOSFET(金属氧化物半导体场效应晶体管),适用于便携式设备中的负载开关。其主要特点是采用了先进的 TrenchFET® 功率 MOSFET 技术,使得它具有更低的导通电阻和较高的电流承载能力。

    技术参数


    - 电压范围:最大漏源电压(VDS)为 30V。
    - 电流范围:
    - 最大连续漏极电流(ID):在 70°C 下为 6.8A,在 25°C 下为 6A。
    - 最大脉冲漏极电流(IDM):30A。
    - 最大源漏二极管电流(IS):在 25°C 下为 5.2A。
    - 阻抗:
    - 导通电阻(RDS(on)):在 VGS=4.5V 时为 0.022Ω,在 VGS=2.5V 时为 0.030Ω。
    - 电气特性:
    - 阈值电压(VGS(th)):0.6V 至 1.5V。
    - 输入电容(Ciss):在 VDS=10V,VGS=0V,f=1MHz 时为 1200pF。
    - 输出电容(Coss):220pF。
    - 转移电容(Crss):在 VDS=10V,VGS=10V 时为 100pF。
    - 热阻抗:
    - 最大结到环境热阻(RthJ):≤50°C/W。
    - 温度范围:工作温度范围为 -55°C 到 150°C。
    - 封装尺寸:采用 SOT89 封装,具体尺寸见附录图。

    产品特点和优势


    - 无卤素设计:符合环保要求。
    - 高可靠性:采用 TrenchFET® 技术,确保低导通电阻和高效率。
    - 适用范围广:适用于便携式设备的负载开关,如手机、平板电脑等。

    应用案例和使用建议


    - 便携式设备:常用于电池供电的便携设备中,作为开关调节器的开关元件。
    - 电源管理:在需要高频率切换的应用中,该 MOSFET 可以提供出色的性能。
    - 节能:由于其低导通电阻,该 MOSFET 在工作时能显著降低功耗,提高设备的整体效率。
    使用建议:
    - 确保正确的电路布局,减少寄生电感,从而优化性能。
    - 在高温环境下使用时,需注意散热问题,避免因过热而损坏器件。

    兼容性和支持


    - 兼容性:该器件支持多种电路布局和系统,适用于广泛的便携式设备。
    - 支持:供应商提供详细的安装指南和技术支持,确保用户能够正确安装和使用该产品。

    常见问题与解决方案


    - 问题1:MOSFET 在高温下失效。
    - 解决方案:检查散热措施,确保器件不会超过其最大工作温度。

    - 问题2:无法正常开启。
    - 解决方案:检查栅极驱动信号是否正确,确保 VGS 大于阈值电压。

    - 问题3:电流不稳定。
    - 解决方案:检查电路设计和布线,确保没有大的寄生电感和杂散电容影响电流流动。

    总结和推荐


    XP161A1355PR-VB 是一款非常实用且高效的 N 沟道 MOSFET,尤其适用于便携式设备中的负载开关。其低导通电阻和高可靠性使其在众多应用中表现出色。该产品不仅在设计上考虑了用户的使用体验,还提供了良好的技术支持和售后服务。总体而言,推荐使用此产品以满足高性能和高可靠性的需求。

XP161A1355PR参数

参数
Rds(On)-漏源导通电阻 22mΩ@ 4.5V
最大功率耗散 -
Id-连续漏极电流 6.8A
Vgs-栅源极电压 20V
栅极电荷 -
配置 -
通道数量 -
FET类型 1个N沟道
Ciss-不同 Vds 时的输入最大电容 1.2nF@ 10V
Vds-漏源极击穿电压 30V
Vgs(th)-栅源极阈值电压 -
通用封装 SOT-3
安装方式 贴片安装
应用等级 工业级
零件状态 在售
