IPB80N04S3-H4

产品分类: 场效应管(MOSFET)
产品描述: N—Channel沟道,40V,100A,RDS(ON),5mΩ@10V,6mΩ@4.5V,20Vgs(±V);1.8Vth(V) 封装:TO263
供应商型号: 14M-IPB80N04S3-H4 TO263
供应商: 云汉优选
标准整包数: 1
VBSEMI/微碧半导体 场效应管(MOSFET) IPB80N04S3-H4

IPB80N04S3-H4概述


    产品简介


    IPB80N04S3-H4 N-Channel 40V MOSFET
    类型:N沟道增强型MOSFET
    主要功能:提供低导通电阻(RDS(on)),适用于高电流负载的应用场景。
    应用领域:广泛应用于电源转换、电机驱动、LED照明、电池充电器及汽车电子等领域。

    技术参数


    | 参数 | 值 | 单位 |
    |
    | 漏源电压(VDS) | 40 | V |
    | 源漏导通电阻(RDS(on)) | 0.005(VGS=10V), 0.006(VGS=4.5V) | Ω |
    | 持续漏极电流(ID) | 100 | A |
    | 总栅极电荷(Qg) | 53 nC
    | 最大脉冲漏极电流(IMD) | 220 | A |
    | 工作温度范围(TJ, Tstg) | -55 to +175 | °C |

    产品特点和优势


    - ThunderFET® 技术:提供高性能和可靠性。
    - 高温工作能力:最高可承受175°C的结温,确保在恶劣环境下稳定运行。
    - 严格测试:所有批次都经过100% Rg和UIS测试,确保质量。
    - 材料分类:符合RoHS标准,无卤素,环保安全。

    应用案例和使用建议


    应用案例:
    - 在电源适配器中作为开关管,提升能效。
    - 用于LED驱动电路中,提供稳定的电流输出。
    - 在汽车电子系统中,负责高压电能的转换和控制。
    使用建议:
    - 当用于高频率开关场合时,需要考虑寄生电容的影响,适当降低驱动频率或选用更低的Ciss MOSFET。
    - 确保散热良好,特别是在高功率应用中,采用合适的散热片或散热器。

    兼容性和支持


    - 兼容性:与大多数常见的驱动电路兼容,特别是使用PWM控制的电路。
    - 支持:制造商提供详细的参考设计和开发文档,技术支持团队随时解答疑问。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关速度慢 | 降低栅极电阻(Rg),优化驱动电路设计。 |
    | 热稳定性差 | 改善散热条件,如增加散热片或采用更大尺寸的散热器。 |
    | 高频开关下噪声大 | 减小外部电感和电容,减少寄生电容的影响。|

    总结和推荐


    综合评估:
    - 优点:IPB80N04S3-H4具有出色的性能和可靠性,特别是在高温环境中表现卓越,且具备严格的生产测试标准。
    - 适用性:适合于要求高可靠性和高温稳定性的应用,如电源转换、汽车电子等。
    推荐:
    强烈推荐该型号的N沟道MOSFET,特别适用于高电流和高温环境下的应用。无论是工业还是消费电子产品,它都是理想的选择。

IPB80N04S3-H4参数

参数
通道数量 -
Id-连续漏极电流 100A
Rds(On)-漏源导通电阻 0.006Ω@VGS = 4.5 V,ID = 30 A
Vgs-栅源极电压 -
FET类型 1个N沟道
Vds-漏源极击穿电压 40V
栅极电荷 -
最大功率耗散 150W
Ciss-不同 Vds 时的输入最大电容 -
配置 -
Vgs(th)-栅源极阈值电压 -

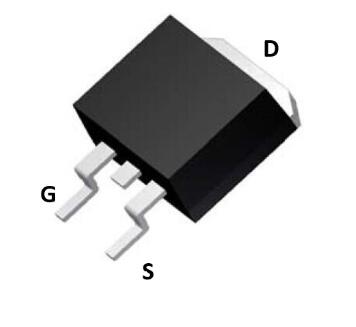

通用封装 TO-263
安装方式 贴片安装
零件状态 在售

IPB80N04S3-H4厂商介绍

VBsemi(微邦半导体)是一家致力于半导体领域的高科技公司,专注于研发和生产各类半导体产品。以下是VBsemi公司的一些基本信息:

1. 主营产品分类:
- 集成电路(IC):包括微处理器、存储器、传感器等。
- 分立器件:如二极管、晶体管、MOSFET等。
- 功率器件:用于电力电子领域的器件,如IGBT、MOSFET等。
- 光电子器件:包括LED、激光器等。

2. 应用领域:
- 消费电子:如智能手机、平板电脑、电视等。
- 工业控制:自动化设备、机器人等。
- 汽车电子:车载娱乐系统、安全系统等。
- 通信设备:基站、路由器、交换机等。
- 医疗设备:诊断设备、治疗设备等。

3. VBsemi的优势:
- 技术创新:持续投入研发,拥有多项专利技术。
- 质量控制:严格的生产流程和质量管理体系。
- 客户服务:提供定制化解决方案和快速响应客户需求。
- 市场定位:针对不同市场和应用领域提供专业化产品。

VBsemi通过不断的技术创新和市场拓展,致力于为客户提供高质量的半导体产品和服务,以满足全球电子市场的需求。

IPB80N04S3-H4数据手册

厂牌 PDF简要描述 下载
VBSEMI/微碧半导体 场效应管(MOSFET) VBSEMI/微碧半导体 IPB80N04S3-H4 IPB80N04S3-H4数据手册

IPB80N04S3-H4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 1.7878
库存: 100
起订量: 5 增量: 800
交货地:
最小起订量为:5
合计: ¥ 8.93
