FDC637BNZ

产品分类: 场效应管(MOSFET)

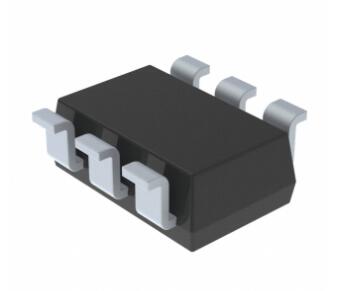

产品描述: N沟道 30V 6A 30mΩ@10V TSOP-6
供应商型号: 14M-FDC637BNZ
供应商: 云汉优选
标准整包数: 1
VBSEMI/微碧半导体 场效应管(MOSFET) FDC637BNZ

FDC637BNZ概述

    # FDC637BNZ-VB N-Channel 30V MOSFET 技术手册

    产品简介


    FDC637BNZ-VB 是一款高性能的N通道30V(D-S)功率MOSFET,采用TrenchFET®技术制造。该器件以其低导通电阻(RDS(on))、高可靠性及环保特性而著称,符合RoHS标准并达到IEC 61249-2-21规定的无卤要求。它广泛应用于直流-直流转换器、高速开关等领域,是电源管理、电机驱动和其他电力控制系统的理想选择。

    技术参数


    | 参数 | 值 | 单位 |
    |
    | 漏源电压(VDS) | 30 | V |
    | 最大栅极漏电流(IGSS) | ±100 | nA |
    | 导通电流(ID) | 6 | A |
    | 饱和导通电阻(RDS(on)) | 0.023~0.027 | Ω |
    | 总栅极电荷(Qg) | 4.2~8.2 | nC |
    | 最大耗散功率(PD) | 2.5~1.6 | W |
    | 工作温度范围(TJ, Tstg) | -55~150 | °C |
    | 热阻抗(RthJA) | 75~100 | °C/W |

    产品特点和优势


    1. 高效节能:超低导通电阻(RDS(on)),确保低功耗运行。
    2. 卓越的热性能:提供出色的散热能力,增强系统稳定性。
    3. 环保设计:符合RoHS和无卤素标准,适应绿色电子需求。
    4. 高可靠性:100% Rg测试,确保产品质量稳定。
    5. 快速开关性能:优秀的动态参数使它适用于高频应用。

    应用案例和使用建议


    应用案例
    - DC/DC 转换器:用于电源管理系统中的降压或升压转换。
    - 电机驱动:配合PWM信号驱动直流或交流电机。
    - 高速开关电路:如LED驱动、负载切换等。
    使用建议
    - 为了优化散热性能,在高温环境下使用时建议增加外部散热片。
    - 使用高速开关应用时,需注意驱动电路的上升时间和下降时间。

    兼容性和支持


    - 兼容性:与主流PCB设计工具和焊接工艺兼容。
    - 支持:由VBsemi提供全面的技术支持,包括在线文档、电话技术支持等。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关损耗过高 | 检查RDS(on)是否匹配应用需求 |
    | 温度异常升高 | 检查散热方案并增加散热措施 |
    | 开关速度慢 | 检查驱动电路的上升/下降时间设置 |

    总结和推荐


    FDC637BNZ-VB是一款性能优异的N-Channel MOSFET,特别适合对效率、可靠性要求较高的应用场景。其低导通电阻、快速开关性能和环保特性使其在市场上具有较强的竞争力。推荐给需要高效能电子元器件的设计工程师和系统集成商。
    如果您正在寻找一款兼顾性能和环保的产品,FDC637BNZ-VB无疑是您的最佳选择!

FDC637BNZ参数

参数
Vgs-栅源极电压 20V
栅极电荷 -
通道数量 -
配置 -
Rds(On)-漏源导通电阻 30mΩ@ 10V
Ciss-不同 Vds 时的输入最大电容 424pF
最大功率耗散 -
FET类型 1个N沟道
Vgs(th)-栅源极阈值电压 -
Vds-漏源极击穿电压 30V
Id-连续漏极电流 6A
通用封装 SOT-6
安装方式 贴片安装
应用等级 工业级
零件状态 在售

FDC637BNZ厂商介绍

VBsemi(微邦半导体)是一家致力于半导体领域的高科技公司,专注于研发和生产各类半导体产品。以下是VBsemi公司的一些基本信息:

1. 主营产品分类:
- 集成电路(IC):包括微处理器、存储器、传感器等。
- 分立器件:如二极管、晶体管、MOSFET等。
- 功率器件:用于电力电子领域的器件,如IGBT、MOSFET等。
- 光电子器件:包括LED、激光器等。

2. 应用领域:
- 消费电子:如智能手机、平板电脑、电视等。
- 工业控制:自动化设备、机器人等。
- 汽车电子:车载娱乐系统、安全系统等。
- 通信设备:基站、路由器、交换机等。
- 医疗设备:诊断设备、治疗设备等。

3. VBsemi的优势:
- 技术创新:持续投入研发,拥有多项专利技术。
- 质量控制:严格的生产流程和质量管理体系。
- 客户服务:提供定制化解决方案和快速响应客户需求。
- 市场定位:针对不同市场和应用领域提供专业化产品。

VBsemi通过不断的技术创新和市场拓展,致力于为客户提供高质量的半导体产品和服务,以满足全球电子市场的需求。

FDC637BNZ数据手册

厂牌 PDF简要描述 下载
VBSEMI/微碧半导体 场效应管(MOSFET) VBSEMI/微碧半导体 FDC637BNZ FDC637BNZ数据手册

FDC637BNZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
