IRFH3702TRPBF

产品分类: 场效应管(MOSFET)
产品描述: N—Channel沟道,30V,40A,RDS(ON),3.9mΩ@10V,5mΩ@4.5V,20Vgs(±V);1.2Vth(V) 封装:QFN8(3X3)
供应商型号: 14M-IRFH3702TRPBF QFN8(3X3)
供应商: 云汉优选
标准整包数: 1
VBSEMI/微碧半导体 场效应管(MOSFET) IRFH3702TRPBF

IRFH3702TRPBF概述

    IRFH3702TRPBF-VB MOSFET 技术手册

    1. 产品简介


    IRFH3702TRPBF-VB 是一款由台湾VBsemi公司生产的N沟道MOSFET晶体管。这款MOSFET采用TrenchFET®技术制造,适用于电机控制、工业负载开关、二极管或电源转换等应用场景。其最大电压耐受能力为30V(漏源间),具有出色的电气特性和较低的导通电阻。

    2. 技术参数


    - 电气特性:
    - 漏源电压 (VDS): 30V
    - 栅源电压 (VGS): ±20V
    - 最大连续漏极电流 (ID): 22A (Tc=25°C), 15A (Tc=70°C)
    - 最大脉冲漏极电流 (IMD): 150A
    - 最大单脉冲雪崩电流 (IAS): 20A
    - 最大单脉冲雪崩能量 (EAS): 20mJ
    - 最大功率耗散 (PD): 52W (Tc=25°C), 33W (Tc=70°C)
    - 温度范围:
    - 工作结温和存储温度范围 (TJ, Tstg): -55°C 至 150°C
    - 热阻率:
    - 最大结到环境热阻 (RthJA): 24°C/W (典型值),33°C/W (最大值)
    - 最大结到外壳热阻 (RthJC): 1.9°C/W (典型值),2.4°C/W (最大值)

    3. 产品特点和优势


    IRFH3702TRPBF-VB 采用了TrenchFET®技术,这使得其具有低导通电阻和高电流处理能力。具体而言,其导通电阻 (RDS(on)) 在VGS=4.5V时仅为0.004Ω,在VGS=2.5V时为0.005Ω。此外,该产品通过了100%的UIS测试和栅极电阻测试,确保了其可靠性。IRFH3702TRPBF-VB 符合RoHS指令要求,无卤素,并且完全满足工业标准,使其成为各种应用的理想选择。

    4. 应用案例和使用建议


    IRFH3702TRPBF-VB 的典型应用包括电机控制、工业负载开关、二极管或电源转换等。在电机控制应用中,其快速的开关时间和低导通电阻能够有效降低功耗并提高效率。在负载开关应用中,其高可靠性和低导通电阻也使得其非常适合用于电力系统的开关控制。为了更好地发挥其性能,建议在设计电路时考虑散热措施,确保其能在正常的工作温度范围内稳定运行。

    5. 兼容性和支持


    IRFH3702TRPBF-VB 可以与其他常见的电子元件或设备轻松兼容。台湾VBsemi公司为其提供了全面的技术支持和维护服务,包括在线技术支持、现场安装指导和技术培训等。这些服务可以帮助用户更有效地使用和维护该产品,确保其长期稳定运行。

    6. 常见问题与解决方案


    - 问题:长时间运行时温度过高
    - 解决方案:增加散热片或风扇以增强散热效果。同时,可以在设计中加入过温保护电路,防止器件过热损坏。
    - 问题:关断延迟时间过长
    - 解决方案:适当调整栅极电阻 (Rg) 的值,可以减小关断延迟时间。通常,Rg的值越小,关断速度越快。
    - 问题:输入电容 (Ciss) 过大
    - 解决方案:可以通过选择合适的栅极驱动器来减小输入电容的影响。另外,在电路设计时,合理布局并缩短信号路径也有助于减小寄生电容。

    7. 总结和推荐


    综上所述,IRFH3702TRPBF-VB 是一款高效、可靠的N沟道MOSFET,适用于多种应用场景。其优异的导通电阻、快速的开关时间和良好的温度特性使其在市场上具备很强的竞争力。无论是用于电机控制还是工业负载开关,IRFH3702TRPBF-VB 都是用户值得信赖的选择。因此,我们强烈推荐该产品给需要高性能MOSFET的客户。

IRFH3702TRPBF参数

参数
Ciss-不同 Vds 时的输入最大电容 -
Vgs(th)-栅源极阈值电压 1.5V
FET类型 1个N沟道
最大功率耗散 -
栅极电荷 -
配置 -
Id-连续漏极电流 50A
Rds(On)-漏源导通电阻 0.005Ω@VGS = 2.5 V,ID = 7 A(typ)
通道数量 -
Vds-漏源极击穿电压 30V
Vgs-栅源极电压 -

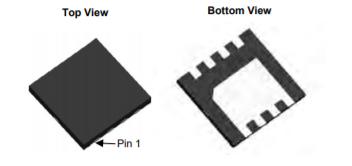

通用封装 QFN-8
安装方式 贴片安装
零件状态 在售

IRFH3702TRPBF厂商介绍

VBsemi(微邦半导体)是一家致力于半导体领域的高科技公司,专注于研发和生产各类半导体产品。以下是VBsemi公司的一些基本信息:

1. 主营产品分类:
- 集成电路(IC):包括微处理器、存储器、传感器等。
- 分立器件:如二极管、晶体管、MOSFET等。
- 功率器件:用于电力电子领域的器件,如IGBT、MOSFET等。
- 光电子器件:包括LED、激光器等。

2. 应用领域:
- 消费电子:如智能手机、平板电脑、电视等。
- 工业控制:自动化设备、机器人等。
- 汽车电子:车载娱乐系统、安全系统等。
- 通信设备:基站、路由器、交换机等。
- 医疗设备:诊断设备、治疗设备等。

3. VBsemi的优势:
- 技术创新:持续投入研发,拥有多项专利技术。
- 质量控制:严格的生产流程和质量管理体系。
- 客户服务:提供定制化解决方案和快速响应客户需求。
- 市场定位:针对不同市场和应用领域提供专业化产品。

VBsemi通过不断的技术创新和市场拓展,致力于为客户提供高质量的半导体产品和服务,以满足全球电子市场的需求。

IRFH3702TRPBF数据手册

厂牌 PDF简要描述 下载
VBSEMI/微碧半导体 场效应管(MOSFET) VBSEMI/微碧半导体 IRFH3702TRPBF IRFH3702TRPBF数据手册

IRFH3702TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 1.5496
库存: 100
起订量: 5 增量: 5000
交货地:
最小起订量为:5
合计: ¥ 7.74
