WL1831MODGBMOCR

产品分类: 无线收发芯片
厂牌: TEXAS INSTRUMENTS
产品描述: 17.3dBm 238mA~420mA Bluetooth,WiFi 49mA~85mA 802.11b/g/n,蓝牙 4.2 CCK,DSSS,GFSK,OFDM 2.402GHz 4.8V 2.48GHz 54Mbps SDIO,UART 96.3dBm 2.9V SMD-100P 贴片安装
供应商型号: WL1831MODGBMOCR
供应商: 国内现货
标准整包数: 1000

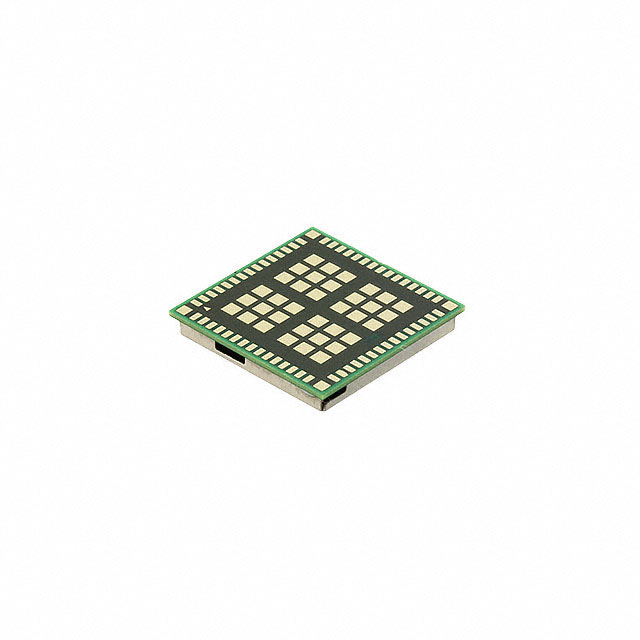

TEXAS INSTRUMENTS 无线收发芯片 WL1831MODGBMOCR

WL1831MODGBMOCR概述

    电子元器件技术手册:WiLink™ 8 单频组合模块

    产品简介


    WiLink™ 8 单频组合模块(型号:WL1801MOD、WL1805MOD、WL1831MOD 和 WL1835MOD)是一款集成了 Wi-Fi、蓝牙和低功耗蓝牙功能的高性能模块。该模块以其小巧的尺寸、高效的功率管理及广泛的认证通过,在物联网(IoT)、多媒体设备、家庭电器、工业自动化等领域有着广泛应用。其主要特性包括Wi-Fi通信、蓝牙通信以及低功耗蓝牙通信,适用于多种无线通信场景。

    技术参数


    以下是该模块的关键技术参数和性能指标:
    - 工作温度范围:-20°C 至 +70°C
    - 物理尺寸:13.3 × 13.4 × 2 mm
    - 认证:FCC、IC、ETSI/CE 和 TELEC 认证
    - Wi-Fi 功能
    - 支持IEEE 802.11b、802.11g 和 802.11n 标准
    - 20 MHz 和 40 MHz 的单输入单输出 (SISO) 和 20 MHz 的双通道多输入多输出 (2×2 MIMO) 模式
    - 数据吞吐量:最高 80 Mbps(TCP),100 Mbps(UDP)
    - 蓝牙功能
    - 蓝牙 4.2 安全连接
    - 双模式蓝牙(经典蓝牙和低功耗蓝牙)
    - 音频处理器支持 SBC 编码和 A2DP

    产品特点和优势


    - 减少设计复杂度:集成度高,易于快速硬件设计
    - 卓越的 Wi-Fi 性能:在Wi-Fi网络中能够同时担任客户端和接入点角色,提供更高的数据传输速率
    - 长距离通信:最大范围可达普通模块的1.4倍
    - 最低功耗:连接空闲状态下功耗低于800 μA
    - 灵活的唤醒机制:支持可配置的WLAN过滤器以降低系统唤醒频率

    应用案例和使用建议


    该模块在物联网设备、智能家居控制中心、视频监控系统等多个应用场景中发挥重要作用。例如,它可以用于实现智能灯泡的无线控制,或者作为家庭安防系统的数据传输单元。建议在选择天线时考虑环境因素,以确保最佳信号覆盖范围。此外,对于需要较高数据传输速率的应用场合,建议优先采用MIMO模式。

    兼容性和支持


    该模块与各种主流操作系统如Linux和Android良好兼容,并提供了针对WinCE和RTOS的支持。Texas Instruments公司还提供了详细的文档和在线社区支持,方便开发者查询和解决问题。

    常见问题与解决方案


    - 问题:模块在某些环境中信号较弱
    - 解决方案:检查周围是否有大型障碍物遮挡,并尝试更换位置或调整天线方向。
    - 问题:设备无法连接到Wi-Fi网络
    - 解决方案:确认Wi-Fi模块的启用状态,重新配置网络设置,并确保设备和网络处于同一频段内。


    总结和推荐


    综上所述,WiLink™ 8 单频组合模块凭借其高集成度、优秀的射频性能以及较低的功耗,在众多无线通信应用中表现优异。鉴于其广泛的功能支持和良好的兼容性,强烈推荐使用此模块开发各类无线通信项目。

WL1831MODGBMOCR参数

参数
接收电流 49mA~85mA
典型供电电流 -
最小工作供电电压 2.9V
发送机数量 -
典型灵敏度 96.3dBm
最大工作频率 2.48GHz
调制方式 CCK,DSSS,GFSK,OFDM
传输电流 238mA~420mA
接口类型 SDIO,UART
典型输出功率 17.3dBm
最小工作频率 2.402GHz
最大数据速率 54Mbps
模块/芯片分类 -
接收机数量 -
射频系列/标准 Bluetooth,WiFi
支持协议 802.11b/g/n,蓝牙 4.2
最大工作供电电压 4.8V
13.5mm(Max)
13.4mm(Max)
2mm(Max)
通用封装 SMD-100P
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装

WL1831MODGBMOCR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

WL1831MODGBMOCR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 无线收发芯片 TEXAS INSTRUMENTS WL1831MODGBMOCR WL1831MODGBMOCR数据手册

WL1831MODGBMOCR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 90.4116
2000+ ¥ 88.113
3000+ ¥ 85.8144
库存: 21000
起订量: 1000 增量: 1200
交货地:
最小起订量为:1000
合计: ¥ 90411.6
