WL1801MODGBMOCR

产品分类: 无线收发芯片
厂牌: TEXAS INSTRUMENTS
产品描述: 17.3dBm 238mA~420mA Bluetooth,WiFi 49mA~85mA 802.11b/g/n,蓝牙 4.2 CCK,DSSS,GFSK,OFDM 2.402GHz 4.8V 2.48GHz 54Mbps SDIO,UART 96.3dBm 2.9V LGA 贴片安装 13.4mm(长度)*13.3mm(宽度)
供应商型号: WL1801MODGBMOCR
供应商: 国内现货
标准整包数: 1000

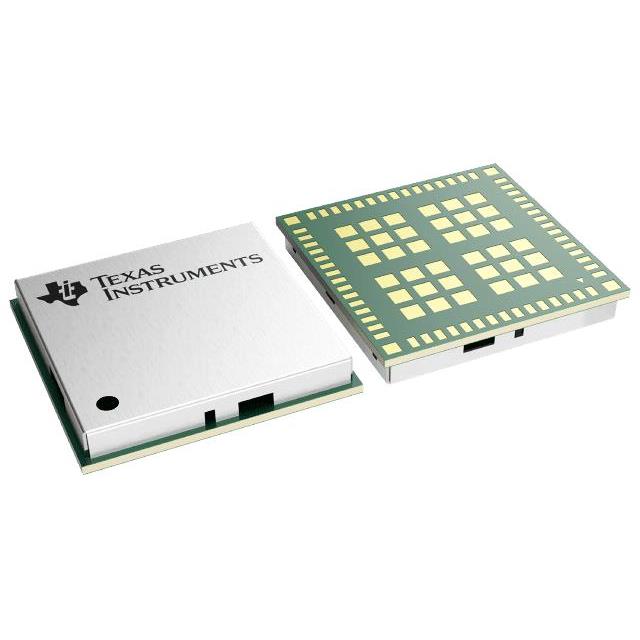

TEXAS INSTRUMENTS 无线收发芯片 WL1801MODGBMOCR

WL1801MODGBMOCR概述


    产品简介


    产品名称:WL18xxMOD WiLink™ 8 单频组合模块
    产品类型:WL18xxMOD是一款集成Wi-Fi(802.11 b/g/n)、蓝牙(4.2)及蓝牙低功耗(BLE)功能的单频组合模块。这些模块旨在为物联网(IoT)、多媒体、智能家居、工业自动化和安全视频系统提供高效稳定的无线连接。
    主要功能:
    - 支持Wi-Fi和蓝牙双模工作。
    - 集成射频、功率放大器(PA)、时钟、射频开关、滤波器、无源组件和电源管理。
    - 提供生产校准,无需额外的生产校准步骤。
    - 支持Wi-Fi Direct并发操作。
    - 具备低功耗特性,待机状态下电流消耗低于800 μA。
    应用领域:
    - 物联网(IoT)
    - 多媒体
    - 智能家居
    - 工业和家庭自动化
    - 视频会议

    技术参数


    | 参数类别 | 描述 |

    | 射频范围 | 2.4 GHz |
    | 接收灵敏度 | -93.2 dBm(蓝牙低功耗) |
    | 发射功率 | +20 dBm(Wi-Fi),+7 dBm(蓝牙) |
    | 工作温度范围 | -20°C 至 +70°C |
    | 形状尺寸 | 13.3 × 13.4 × 2 mm |
    | 供电电压 | 2.9 V 至 4.8 V |
    | 端口 | 100-Pin MOC封装 |

    产品特点和优势


    特点:
    - 整合多种功能于一个模块内,大大简化硬件设计过程。
    - 内置多通道和多角色并发操作能力,提高网络吞吐量。
    - 支持低功耗运行模式,减少整体能耗。
    - 通过多种认证,符合多个地区的标准要求。
    优势:
    - 降低设计复杂性,加快上市速度。
    - 强大的音频和视频流传输能力,适合远程通信场景。
    - 兼容多种操作系统,便于集成到不同平台。

    应用案例和使用建议


    应用案例:
    - 一款智能门锁采用WL18xxMOD实现远程控制和安全加密。
    - 家庭监控摄像头利用WL18xxMOD进行高清晰度的实时视频传输。
    使用建议:
    - 在设计电路板时,合理布局模块周围的射频信号路径,以避免干扰。
    - 使用外部天线时,确保匹配合适的天线型号并优化天线配置,提高信号覆盖范围。

    兼容性和支持


    兼容性:
    - 与常见的Wi-Fi和蓝牙协议完全兼容。
    - 支持Linux、Android等主流操作系统。
    支持:
    - TI提供详尽的技术文档和驱动程序。
    - 社区资源丰富,用户可以轻松获取开发经验和技巧。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 模块无法正常启动 | 检查供电电压是否正确且稳定 |
    | 数据传输速率低 | 调整天线配置,优化无线链路 |
    | 连接稳定性差 | 检查周围是否有金属物体或微波炉等干扰源 |

    总结和推荐


    综述:
    WL18xxMOD模块集合了Wi-Fi和蓝牙功能于一体,为多种应用场景提供了强大的无线连接解决方案。凭借其出色的性能指标和广泛的应用范围,这款模块非常适合用于各类物联网设备、智能家居系统以及多媒体传输应用中。
    推荐:
    鉴于其卓越的功能和广泛的兼容性,强烈推荐使用WL18xxMOD模块。无论是设计复杂的智能家居系统还是简单的物联网项目,它都能提供稳定可靠的无线连接,助力开发者快速实现预期目标。

WL1801MODGBMOCR参数

参数
最大工作频率 2.48GHz
模块/芯片分类 -
最大工作供电电压 4.8V
典型输出功率 17.3dBm
最小工作频率 2.402GHz
发送机数量 -
传输电流 238mA~420mA
典型灵敏度 96.3dBm
接口类型 SDIO,UART
支持协议 802.11b/g/n,蓝牙 4.2
调制方式 CCK,DSSS,GFSK,OFDM
典型供电电流 -
最大数据速率 54Mbps
最小工作供电电压 2.9V
射频系列/标准 Bluetooth,WiFi
接收电流 49mA~85mA
接收机数量 -
长*宽*高 13.4mm(长度)*13.3mm(宽度)
通用封装 LGA
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

WL1801MODGBMOCR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

WL1801MODGBMOCR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 无线收发芯片 TEXAS INSTRUMENTS WL1801MODGBMOCR WL1801MODGBMOCR数据手册
