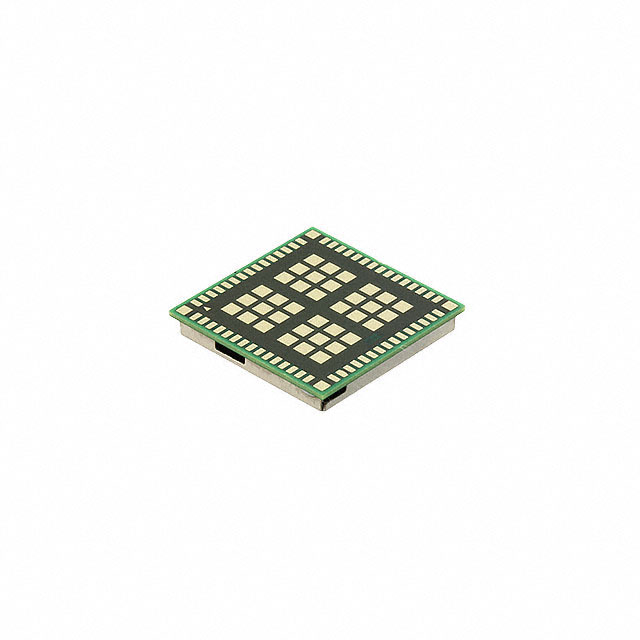

WL1831MODGBMOCT

产品分类: 无线收发芯片
厂牌: TEXAS INSTRUMENTS
产品描述: 17.3dBm 238mA~420mA Bluetooth,WiFi 49mA~85mA 802.11b/g/n,蓝牙 4.2 CCK,DSSS,GFSK,OFDM 2.402GHz 4.8V 2.48GHz 54Mbps SDIO,UART 96.3dBm 2.9V SIP 贴片安装 13.5mm*13.4mm*2mm
供应商型号: WL1831MODGBMOCT
供应商: 国内现货
标准整包数: 5
TEXAS INSTRUMENTS 无线收发芯片 WL1831MODGBMOCT

WL1831MODGBMOCT概述

    WL18xxMOD WiLink™ 8 Single-Band Combo Module – Wi-Fi®, Bluetooth®, and Bluetooth® Low Energy (LE)

    1. 产品简介


    产品类型:WL18xxMOD WiLink™ 8 是一款集成了Wi-Fi、蓝牙(包括蓝牙低功耗)的单频组合模块。
    主要功能:
    - 支持Wi-Fi(IEEE 802.11b/g/n标准),具备高吞吐量和扩展范围。
    - 集成RF、功率放大器(PA)、时钟、RF开关、滤波器、无源元件和电源管理。
    - 小巧封装:13.3 × 13.4 × 2 mm。
    - 工作温度范围:-20°C 到 +70°C。
    应用领域:
    - 物联网(IoT)
    - 多媒体
    - 家用电器
    - 工业自动化和智能家居控制
    - 视频会议系统
    - 网关和计量设备
    - 视频摄像头及安全系统

    2. 技术参数


    电气特性:
    - 集成度高:集成RF、PA、时钟、RF开关、滤波器、无源元件和电源管理。
    - Wi-Fi性能:
    - 支持2.4GHz,符合IEEE 802.11b/g/n标准。
    - 支持20 MHz和40 MHz单输入单输出(SISO)、20 MHz双输入双输出(Dual 2×2 MIMO)。
    - 最高速率可达80 Mbps(TCP),100 Mbps(UDP)。
    - 支持最大比合并(MRC)以增强覆盖范围。
    - 全自动校准,无需生产校准。
    - 蓝牙性能:
    - 支持蓝牙4.2,具有安全连接合规性和CSA2支持。
    - 支持串行接口传输(UART)。
    - 支持SBC编码+A2DP音频处理。
    - 工作环境:
    - 温度范围:-20°C 至 +70°C。
    - 输入电压:1.8 V。

    3. 产品特点和优势


    - 设计简单:快速硬件设计通过TI提供的模块资源和参考设计实现。
    - 最佳Wi-Fi性能:提供最高吞吐量的视频流媒体参考应用,比单一天线方案增加1.4倍的覆盖范围。
    - 低功耗:在连接空闲模式下功耗低于800 μA。
    - 自定义配置:可配置的唤醒过滤器,根据需求唤醒系统。
    - Wi-Fi-Bluetooth共存:在同一天线上实现Wi-Fi和蓝牙的共存。

    4. 应用案例和使用建议


    应用案例:
    - 在物联网设备中作为网络接入点,例如智能灯泡、温控器等。
    - 在家庭自动化系统中,如视频监控系统。
    - 在工业应用中作为无线传感器节点,用于环境监测。
    使用建议:
    - 在部署时确保周围没有严重的电磁干扰。
    - 在高密度环境中启用MIMO功能以获得更好的性能。
    - 由于产品具有低功耗特性,建议在设计系统时考虑电池供电设备的能耗管理。

    5. 兼容性和支持


    - TI为Linux® 和Android™ 操作系统提供驱动程序支持。
    - 支持其他操作系统(如WinCE、RTOS)的第三方驱动程序。
    - 产品通过了FCC、IC、ETSI/CE和TELEC认证,适用于多种环境。
    - 提供相关工具、软件和社区支持,加速开发流程。

    6. 常见问题与解决方案


    - 问题1:无法连接到Wi-Fi网络。
    - 解决方案:检查Wi-Fi配置,确认路由器是否正确设置。
    - 问题2:设备启动慢。
    - 解决方案:尝试更新固件至最新版本。
    - 问题3:蓝牙连接不稳定。
    - 解决方案:确保设备之间没有障碍物,并重启设备。

    7. 总结和推荐


    综合评估:
    - WL18xxMOD WiLink™ 8是一款高性能、低功耗的Wi-Fi和蓝牙组合模块,适合于各种智能家居、工业自动化和物联网应用。
    - 具有卓越的射频性能、良好的硬件设计、较低的功耗和广泛的软件支持。
    - 推荐使用该产品来简化设计复杂度并提升设备的连通性。
    结论:
    鉴于其强大的功能、良好的兼容性和广泛的应用场景,强烈推荐在各种需要高性能Wi-Fi和蓝牙连接的项目中使用WL18xxMOD WiLink™ 8。

WL1831MODGBMOCT参数

参数
模块/芯片分类 -
最大数据速率 54Mbps
传输电流 238mA~420mA
最小工作频率 2.402GHz
接口类型 SDIO,UART
支持协议 802.11b/g/n,蓝牙 4.2
典型供电电流 -
典型灵敏度 96.3dBm
接收电流 49mA~85mA
接收机数量 -
最大工作供电电压 4.8V
调制方式 CCK,DSSS,GFSK,OFDM
射频系列/标准 Bluetooth,WiFi
典型输出功率 17.3dBm
发送机数量 -
最大工作频率 2.48GHz
最小工作供电电压 2.9V
长*宽*高 13.5mm*13.4mm*2mm
通用封装 SIP
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

WL1831MODGBMOCT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

WL1831MODGBMOCT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 无线收发芯片 TEXAS INSTRUMENTS WL1831MODGBMOCT WL1831MODGBMOCT数据手册
