AWR1642ABIGABLQ1

产品分类: 无线收发芯片
厂牌: TEXAS INSTRUMENTS
产品描述: 12.5dBm RADAR 76GHz,81GHz 1.32V 81GHz 12.5Mbps I²C,JTAG,SPI,UART 1.14V FCBGA-161 贴片安装 10.5mm*10.5mm*1.17mm
供应商型号: AWR1642ABIGABLQ1
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS 无线收发芯片 AWR1642ABIGABLQ1

AWR1642ABIGABLQ1概述

    AWR1642单芯片77-和79-GHz FMCW雷达传感器技术手册

    产品简介


    AWR1642是一款集成的单芯片77至81GHz频段的FMCW(连续波调频)雷达传感器。该传感器采用德州仪器的低功耗45纳米RFCMOS工艺制造,能够在极小的封装内实现前所未有的集成度。AWR1642非常适合用于需要低功耗、自监测和超精确雷达系统的汽车领域。
    主要功能
    - FMCW收发器,包含PLL、发射机、接收机、基带处理和A/D转换器
    - 76至81GHz覆盖范围,可提供4GHz可用带宽
    - 四个接收通道和两个发射通道
    - 基于分数N PLL的超高精度啁啾信号引擎
    - 高达12.5dBm的发射功率
    - 精确的相位噪声:76至77GHz为-95 dBc/Hz,77至81GHz为-93 dBc/Hz
    - 内置校准和自我测试功能,支持温度和频率的自动校准
    应用领域
    - 盲点检测
    - 变道辅助
    - 交叉交通警报
    - 停车辅助
    - 占位检测
    - 简单手势识别
    - 车门开启应用

    技术参数


    - 接收通道数:4
    - 发射通道数:2
    - 频率范围:76-81GHz
    - 可用带宽:4GHz
    - 发射功率:12.5dBm
    - 接收噪声系数:
    - 76-77GHz:14dB
    - 77-81GHz:15dB
    - 相位噪声(1MHz处):
    - 76-77GHz:-95 dBc/Hz
    - 77-81GHz:-93 dBc/Hz
    - 最大复采样率:18.75 Msps
    - 最大实采样率:12.5 Msps
    - 集成内存:1.5MB
    - 处理器:ARM Cortex-R4F微控制器、C674x数字信号处理器
    - 供电电压:3.3V/1.8V

    产品特点和优势


    - 自监测功能:无需主机处理器介入即可实现嵌入式自监测
    - 复杂基带架构:支持动态重配置以实现多模式传感
    - 干扰检测能力:内置的干扰检测机制,确保数据准确
    - 电源管理:增强型PSRR(电源抑制比),I/O支持双电压3.3V/1.8V
    - 时钟源支持:外部晶振、外部驱动时钟及晶体连接

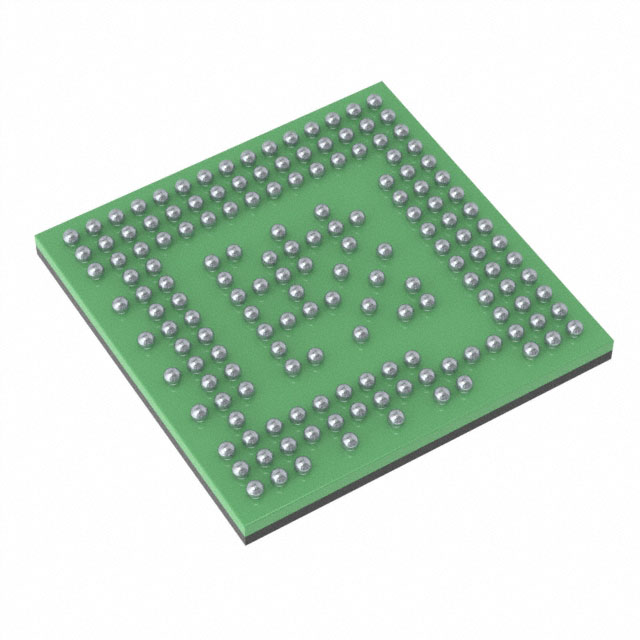

    - 易设计硬件:0.65毫米引脚间距,10.4mm×10.4mm的161引脚倒装焊球栅阵列封装,便于装配和低成本PCB设计

    应用案例和使用建议


    - 盲点检测:通过四个接收通道和两个发射通道实现精准的物体检测,减少交通事故风险
    - 变道辅助:实时检测车辆盲区,帮助驾驶员安全变道
    - 停车辅助:利用高精度的雷达信号,提高停车的准确性和安全性
    建议用户在设计系统时,充分利用其自监测和干扰检测功能,确保系统在各种环境下稳定运行。同时,在安装和调试过程中,注意时钟源的选择和电源管理,避免不必要的干扰。

    兼容性和支持


    - 兼容性:支持汽车网络,可通过CAN和CAN-FD接口与汽车其他系统无缝连接
    - 支持和维护:德州仪器提供了完整的参考硬件设计、软件驱动程序、样本配置、API指南和用户文档,方便用户进行二次开发和维护

    常见问题与解决方案


    - Q:如何调整发射功率?
    - A:通过内部寄存器配置,用户可以调整发射功率,确保在不同应用场景下的最佳效果
    - Q:如何应对电源噪声?
    - A:利用内置的LDO网络和电源管理功能,增强PSRR,有效降低电源噪声对系统的影响
    - Q:如何处理多径效应?
    - A:利用复杂的基带架构和多通道接收技术,提高信号处理能力和抗干扰能力

    总结和推荐


    AWR1642凭借其高集成度、低功耗和自监测能力,成为了当前市场上非常优秀的雷达传感器解决方案。特别是在自动驾驶和智能交通系统领域,其高性能和多功能性使其成为用户的首选。强烈推荐此款产品用于汽车雷达系统的设计和开发。

AWR1642ABIGABLQ1参数

参数
发送机数量 -
典型灵敏度 -
典型输出功率 12.5dBm
接收电流 -
接收机数量 -
最小工作频率 76GHz,81GHz
传输电流 -
模块/芯片分类 -
最大工作供电电压 1.32V
最大工作频率 81GHz
调制方式 -
典型供电电流 -
射频系列/标准 RADAR
最大数据速率 12.5Mbps
支持协议 -
最小工作供电电压 1.14V
接口类型 I²C,JTAG,SPI,UART
长*宽*高 10.5mm*10.5mm*1.17mm
通用封装 FCBGA-161
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 托盘

AWR1642ABIGABLQ1厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

AWR1642ABIGABLQ1数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 无线收发芯片 TEXAS INSTRUMENTS AWR1642ABIGABLQ1 AWR1642ABIGABLQ1数据手册

AWR1642ABIGABLQ1封装设计

查看详情并下载
Symbol
Footprint
3D Model
