首页  >  产品百科  >  WL1805MODGBMOCR

WL1805MODGBMOCR

产品分类: 无线收发芯片
厂牌: TEXAS INSTRUMENTS
产品描述: 17.3dBm 238mA~420mA Bluetooth,WiFi 49mA~85mA 802.11b/g/n,蓝牙 4.2 CCK,DSSS,GFSK,OFDM 2.402GHz 4.8V 2.48GHz 54Mbps SDIO,UART 96.3dBm 2.9V SIP 贴片安装
供应商型号: WL1805MODGBMOCR
供应商: 国内现货
标准整包数: 1000

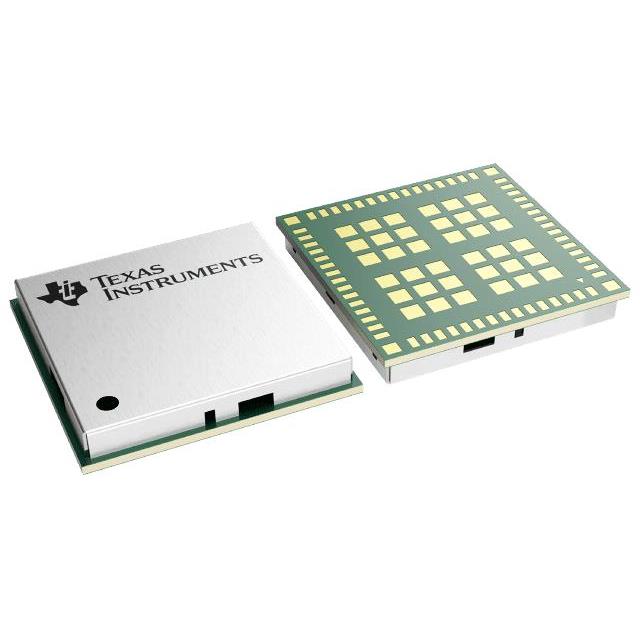

TEXAS INSTRUMENTS 无线收发芯片 WL1805MODGBMOCR

WL1805MODGBMOCR概述


    产品简介


    产品名称: WL1801MOD, WL1805MOD, WL1831MOD, WL1835MOD WiLink™ 8 单频组合模块
    概述:
    这些WiLink 8模块是TI(德州仪器)开发的一系列集成Wi-Fi和蓝牙功能的单频组合模块。通过集成无线射频(RF)、功率放大器(PAs)、时钟、RF开关、滤波器、无源元件和电源管理,该系列模块旨在提供高吞吐量和广泛的连接范围。
    主要功能:
    - Wi-Fi功能: 支持IEEE 802.11b/g/n标准,具备双频支持能力。
    - 蓝牙功能: 包括经典蓝牙和低功耗蓝牙(仅在WL183xMOD模块中),提供低功耗连接和安全连接标准(Bluetooth 4.2安全连接)。
    - 多天线支持: 双天线设计支持最大比合并(MRC)和多种输入输出(MIMO)模式,提供最佳性能。
    应用领域:
    - 物联网(IoT)
    - 多媒体
    - 家电控制
    - 工业自动化
    - 智能网关和计量设备

    技术参数


    基本参数:
    - 尺寸: 13.3 mm x 13.4 mm x 2 mm
    - 温度范围: -20°C 至 +70°C
    - 封装形式: 100引脚MOC封装
    - 认证: FCC, IC, ETSI/CE, 和 TELEC 认证
    Wi-Fi性能参数:
    - 频率范围: 2412 MHz 至 2484 MHz
    - 最大传输功率: 17.3 dBm(1 Mbps DSSS)
    - 最小灵敏度: -96.3 dBm(1 Mbps DSSS)
    - 调制方式: 支持IEEE 802.11b/g/n标准,20MHz和40MHz SISO和MIMO模式
    - MIMO支持: 最大2 × 2 MIMO配置
    蓝牙性能参数:
    - 频率范围: 2402 MHz 至 2480 MHz
    - 最大传输功率: 11.7 dBm(BR)
    - 最小灵敏度: -92.2 dBm(BR)
    - 连接模式: 支持BR, EDR, 和BLE协议
    电流消耗:
    - 待机电流: 160 µA(WLAN睡眠模式)
    - 休眠电流: 110 µA(蓝牙睡眠模式)
    - 峰值电流: 850 mA(校准过程中)
    其他:
    - 抗干扰性能: 相邻信道抑制优于行业标准
    - 电源电压: VBAT 2.9 V 至 4.8 V, VIO 1.62 V 至 1.95 V

    产品特点和优势


    特点:
    - 高集成度: 集成所有必需的射频组件,简化硬件设计。
    - 多种配置选项: 支持多种Wi-Fi和蓝牙操作模式,满足不同应用需求。
    - 快速设计支持: TI提供丰富的参考设计文档,加速产品开发过程。
    优势:
    - 节省设计成本: 通过减少外围组件,降低设计复杂性和成本。
    - 优化性能: 最高可达1.4倍的覆盖范围和优化后的音频/视频流传输。
    - 低功耗: 在连接空闲状态下的最低功耗为<800 µA。
    - 高可靠性: 通过全面校准确保在生产后无需再校准。

    应用案例和使用建议


    应用案例:
    - 智能家居系统: 使用WiLink 8模块实现家庭设备的无线互联,如智能照明和温控系统。
    - 多媒体应用: 实现高速稳定的无线音视频流传输,适合家庭影院和会议系统。
    使用建议:
    - 布局注意事项: 确保RF信号和天线位置合理,避免干扰。
    - 供电线路: 确保VBAT和VIO的电源线路足够宽,减少阻抗。
    - 接口布线: 避免SDIO信号和其他数字信号的互相干扰,保持适当间距。

    兼容性和支持


    兼容性:
    - 模块与其他TI平台(如Sitara系列微处理器)无缝集成,且通过多种操作系统支持,如Linux和Android。
    - 兼容其他组件: 适用于标准的蓝牙PCM接口,支持SBC编码和A2DP协议。
    支持:
    - TI提供详细的开发工具和参考设计,帮助客户快速部署和调试。
    - 提供全面的测试报告和合格证书,方便产品进入市场。

    常见问题与解决方案


    常见问题:
    - 问题1: 模块在启动过程中无法检测到无线信号。
    解决方案: 检查模块的VIO电压是否正常,重新烧录模块固件并确认天线连接是否稳固。
    - 问题2: 连接不稳定,丢包严重。
    解决方案: 检查天线周围是否存在金属屏蔽物,尝试更换不同的天线放置位置。确认软件设置是否符合要求。
    - 问题3: 功耗异常增加。
    解决方案: 确认所有电源输入稳定,检查是否有多余的外部噪声干扰,必要时添加额外的滤波电路。

    总结和推荐


    综合评估:
    - 优点: 高度集成化的设计降低了开发成本,优异的性能和广泛的应用领域使其成为多种电子设备的理想选择。
    - 推荐: 基于上述特性和优势,我们强烈推荐使用Ti的WiLink 8模块,特别适用于需要高可靠性和高性能无线连接的物联网和消费电子产品。对于寻求低成本、高性价比无线解决方案的开发者而言,这一系列模块将是理想的选择。

WL1805MODGBMOCR参数

参数
支持协议 802.11b/g/n,蓝牙 4.2
典型供电电流 -
接口类型 SDIO,UART
最大数据速率 54Mbps
传输电流 238mA~420mA
典型灵敏度 96.3dBm
最小工作供电电压 2.9V
最大工作供电电压 4.8V
调制方式 CCK,DSSS,GFSK,OFDM
典型输出功率 17.3dBm
接收电流 49mA~85mA
接收机数量 -
最大工作频率 2.48GHz
射频系列/标准 Bluetooth,WiFi
最小工作频率 2.402GHz
发送机数量 -
模块/芯片分类 -
13.5mm(Max)
13.4mm(Max)
2mm(Max)
通用封装 SIP
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

WL1805MODGBMOCR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

WL1805MODGBMOCR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 无线收发芯片 TEXAS INSTRUMENTS WL1805MODGBMOCR WL1805MODGBMOCR数据手册
