首页  >  产品百科  >  WL1837MODGIMOCT

WL1837MODGIMOCT

产品分类: 无线收发芯片
厂牌: TEXAS INSTRUMENTS
产品描述: 18dBm 510mA Bluetooth,WiFi 49mA~85mA 802.11a/b/g/n,蓝牙 V4.2 CCK,DSSS,GFSK,OFDM 2.4GHz,4.9GHz 4.8V 2.48GHz,5.8GHz 54Mbps SDIO,UART 238mA,324mA 95dBm 2.9V SMD-100P 贴片安装
供应商型号: 14M-WL1837MODGIMOCT
供应商: 云汉优选
标准整包数: 1

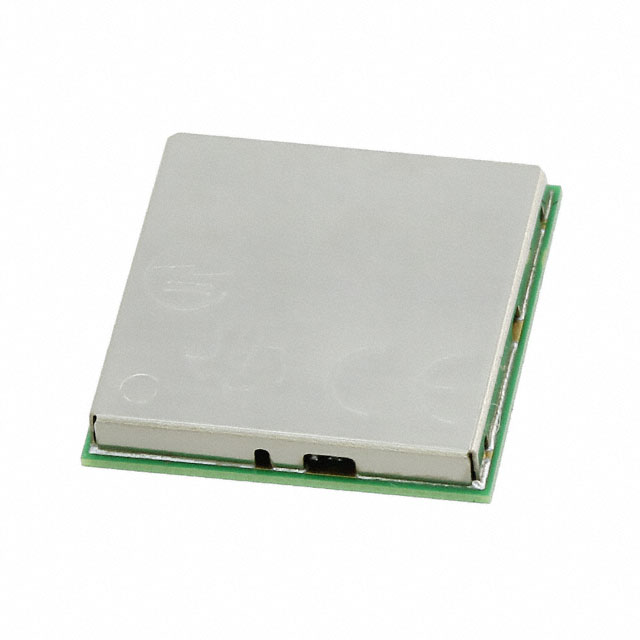

TEXAS INSTRUMENTS 无线收发芯片 WL1837MODGIMOCT

WL1837MODGIMOCT概述

    文章标题:WL18x7MOD WiLink™ 8 双频工业模块 — Wi-Fi®、蓝牙® 和低功耗蓝牙 (BLE)

    产品简介


    WL18x7MOD 是德州仪器(Texas Instruments)推出的 WiLink™ 8 双频工业模块,具有 Wi-Fi®、蓝牙® 和低功耗蓝牙(BLE)功能。该模块集成射频、功率放大器(PAs)、时钟、射频开关、滤波器、无源元件和电源管理,支持多种网络协议和高性能音频视频流传输。其小巧的13.3 × 13.4 × 2毫米封装使其非常适合物联网(IoT)、多媒体、智能家居、工业自动化等领域应用。

    技术参数


    - 工作温度范围:-40°C 到 +85°C(工业级)
    - 尺寸:13.3 × 13.4 × 2毫米
    - 认证:FCC、IC、ETSI/CE、TELEC 认证
    - 通讯标准:支持IEEE 802.11a/b/g/n标准
    - Wi-Fi® 特性:
    - 高通量:最高80 Mbps(TCP),100 Mbps(UDP)
    - 多输入多输出(MIMO):20 MHz,2 × 2 MIMO
    - 支持双频段(2.4GHz 和 5GHz)
    - 蓝牙® 和 BLE 特性:
    - 蓝牙4.2安全连接合规性
    - 支持主机控制接口(HCI)的蓝牙UART传输
    - 专用音频处理器支持SBC编码+A2DP

    产品特点和优势


    - 高集成度:集成多种功能部件,简化硬件设计
    - 广泛的应用支持:适用于物联网、多媒体、智能家居等
    - 出色的性能:提供高吞吐量和长距离传输能力
    - 低功耗:待机功耗低至800微安
    - 灵活配置:支持Wi-Fi直接并发操作和多通道、多角色配置

    应用案例和使用建议


    应用案例:
    - IoT 设备
    - 家庭自动化
    - 视频监控系统
    使用建议:
    - 在多设备环境中使用时,考虑设置Wi-Fi蓝牙共存以避免干扰
    - 对于物联网应用,配置Wi-Fi模块为接入点模式(AP)可以提高连接可靠性
    - 在设计过程中参考TI提供的参考设计和驱动程序以加快开发进度

    兼容性和支持


    - 兼容性:该模块与各种操作系统(如Linux、Android)兼容,并支持第三方RTOS
    - 支持与维护:德州仪器提供详尽的技术文档和支持服务,确保客户能够快速解决问题并获得最新技术支持

    常见问题与解决方案


    - Q:模块能否工作在低电压环境下?
    - A: 模块的工作电压范围为2.9至4.8伏特。对于1.8伏特信号(如SDIO),可以通过VIO引脚供电。

    - Q:如何配置模块的蓝牙功能?
    - A: 参考TI提供的参考设计和软件工具包进行配置。通过外部控制器或编程器实现蓝牙功能的初始化和管理。

    总结和推荐


    总结:
    WL18x7MOD是一款功能全面且性能优异的无线通信模块,尤其适合需要高性能无线连接和低功耗特性的应用场合。它具备多种高级功能和优良的兼容性,可有效缩短开发周期并提升产品质量。
    推荐:
    鉴于其卓越的性能、丰富的功能以及良好的支持体系,我们强烈推荐使用WL18x7MOD来构建您的下一个物联网或智能家居项目。无论是从易用性还是性价比角度考虑,这款模块都是您的不二之选。

WL1837MODGIMOCT参数

参数
接收机数量 -
典型灵敏度 95dBm
最大数据速率 54Mbps
最小工作供电电压 2.9V
典型供电电流 238mA,324mA
最大工作供电电压 4.8V
支持协议 802.11a/b/g/n,蓝牙 V4.2
射频系列/标准 Bluetooth,WiFi
调制方式 CCK,DSSS,GFSK,OFDM
最大工作频率 2.48GHz,5.8GHz
接口类型 SDIO,UART
典型输出功率 18dBm
接收电流 49mA~85mA
传输电流 510mA
最小工作频率 2.4GHz,4.9GHz
发送机数量 -
模块/芯片分类 -
13.5mm(Max)
13.4mm(Max)
2mm(Max)
通用封装 SMD-100P
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

WL1837MODGIMOCT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

WL1837MODGIMOCT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 无线收发芯片 TEXAS INSTRUMENTS WL1837MODGIMOCT WL1837MODGIMOCT数据手册

WL1837MODGIMOCT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 145.9816
10+ ¥ 144.6044
30+ ¥ 140.4728
100+ ¥ 137.7185
库存: 90
起订量: 1 增量: 250
交货地:
最小起订量为:1
合计: ¥ 145.98
直接购买
加入购物车
