首页  >  产品百科  >  WL1807MODGIMOCR

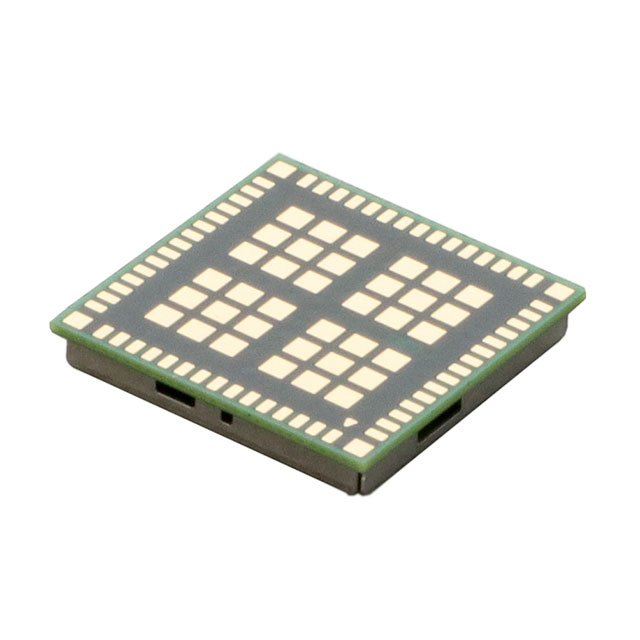

WL1807MODGIMOCR

产品分类: 无线收发芯片
厂牌: TEXAS INSTRUMENTS
产品描述: 18.5dBm 510mA Bluetooth,WiFi 85mA 2.402GHz 4.8V 2.48GHz 54Mbps UART 95dBm 2.9V QFM-100 贴片安装
供应商型号: WL1807MODGIMOCR
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS 无线收发芯片 WL1807MODGIMOCR

WL1807MODGIMOCR概述

    高质量文章:WL18x7MOD WiLink™ 8 Dual-Band Industrial Module 技术分析

    产品简介


    WL18x7MOD 系列模块是 Texas Instruments(TI)推出的一款高性能、高集成度的双频工业级 Wi-Fi 和蓝牙模块。产品涵盖 WL1807MOD 和 WL1837MOD 两个型号,专为物联网(IoT)、多媒体设备、家庭自动化、视频会议等领域设计。这些模块集成了 RF 前端、功率放大器(PAs)、时钟、射频开关、滤波器、无源元件及电源管理单元,可显著简化硬件设计,加速产品上市时间。
    核心功能包括支持 IEEE 802.11a/b/g/n 的 Wi-Fi 协议、蓝牙 4.2(WL1837MOD 支持)及蓝牙低功耗(BLE)。同时,模块提供多种天线配置,支持 MRC(最大比值合并)和 MIMO(多输入多输出)模式,从而提升覆盖范围和吞吐量。此外,模块通过了 FCC、IC、ETSI/CE 和 TELEC 认证,适用于多种国际标准。

    技术参数


    以下是 WL18x7MOD 模块的关键技术参数:
    | 参数类型 | 规格 |

    | 工作温度范围 | –40°C 至 +85°C |
    | 封装尺寸 | 13.3 mm × 13.4 mm × 2 mm |
    | 支持的 Wi-Fi 标准 | IEEE 802.11a/b/g/n |
    | 无线速率 | 2.4 GHz:最高 100 Mbps |
    5 GHz:最高 80 Mbps |
    | 天线接口支持 | 主天线 + 分集天线 |
    | 蓝牙版本 | WL1807MOD:无 |
    WL1837MOD:蓝牙 4.2 及 BLE |
    | 功耗 | 连接空闲模式:< 800 µA |
    | 接收灵敏度(典型值) | Wi-Fi:–90 dBm |
    蓝牙 BR/EDR:–88 dBm |
    BLE:–93.2 dBm(典型值) |
    | 供电电压范围 | 2.9 V 至 4.8 V |

    产品特点和优势


    1. 高集成度:WL18x7MOD 内置所有关键组件,减少了外围电路设计复杂性。
    2. 优化功耗:在连接空闲模式下实现超低功耗(< 800 µA),适合电池供电设备。
    3. 优异的性能:支持 MIMO 和 MRC 技术,大幅提升信号接收范围和吞吐能力。
    4. 认证完备:通过多项国际认证,确保全球范围内合规使用。
    5. 多样化应用:支持 Wi-Fi 直连(Wi-Fi Direct)和蓝牙同步操作,适合多种 IoT 和消费电子设备。
    6. 模块化设计:与主机系统简单互联,降低了开发成本和时间。

    应用案例和使用建议


    WL18x7MOD 模块广泛应用于以下领域:
    - 物联网设备:智能家居设备、传感器网络。
    - 视频设备:摄像头、监控系统。
    - 音频设备:蓝牙耳机、音箱。
    - 工业自动化:智能工厂、远程控制终端。
    使用建议:
    1. 在需要扩展范围的场景中,优先选择支持 MRC 或 MIMO 的模块。
    2. 设计时应合理规划天线位置,避免遮挡或干扰。
    3. 对于蓝牙功能需求高的设备,优先选择 WL1837MOD。
    4. 充分利用 TI 提供的参考设计和软件支持,加速原型开发。

    兼容性和支持


    WL18x7MOD 模块具有良好的兼容性,能够与主流操作系统(如 Linux 和 Android)无缝集成,并支持 WinCE 和 RTOS(如 QNX、Nucleus、ThreadX 和 FreeRTOS)。此外,TI 提供详细的技术文档、设计指南和工具包,帮助开发者快速上手。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 模块无法正常启动 | 检查供电电压和信号连接是否正确 |
    | 接收信号弱 | 调整天线位置或增加外部天线 |
    | 蓝牙功能异常 | 确保蓝牙协议版本与模块匹配 |
    | 数据传输不稳定 | 调整天线匹配阻抗或升级固件 |

    总结和推荐


    WL18x7MOD 系列模块以其高性能、易用性和广泛的兼容性,成为工业和消费类电子领域的理想选择。对于需要高吞吐量、远距离传输和低功耗特性的设备,该系列模块尤为适用。推荐开发者充分结合 TI 提供的资源进行设计,以充分发挥模块的优势。
    综上所述,WL18x7MOD 是一款值得信赖的产品,特别适合追求高效开发周期和稳定性能的用户。如果您正在寻找一款兼顾工业级可靠性和创新功能的模块解决方案,那么 WL18x7MOD 将是一个极佳的选择。

WL1807MODGIMOCR参数

参数
典型输出功率 18.5dBm
最大数据速率 54Mbps
典型供电电流 -
最大工作供电电压 4.8V
最小工作供电电压 2.9V
最大工作频率 2.48GHz
发送机数量 -
最小工作频率 2.402GHz
典型灵敏度 95dBm
接收电流 85mA
接口类型 UART
模块/芯片分类 -
传输电流 510mA
射频系列/标准 Bluetooth,WiFi
接收机数量 -
调制方式 -
支持协议 -
13.5mm(Max)
13.4mm(Max)
2mm(Max)
通用封装 QFM-100
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

WL1807MODGIMOCR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

WL1807MODGIMOCR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 无线收发芯片 TEXAS INSTRUMENTS WL1807MODGIMOCR WL1807MODGIMOCR数据手册

WL1807MODGIMOCR封装设计

查看详情并下载
Symbol
Footprint
3D Model
