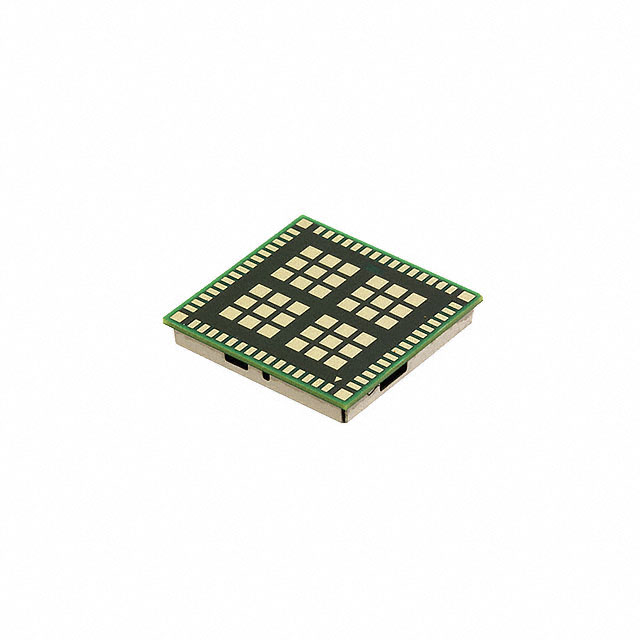

WL1805MODGBMOCT

产品分类: 无线收发芯片
厂牌: TEXAS INSTRUMENTS
产品描述: 17.3dBm 238mA~420mA Bluetooth,WiFi 49mA~85mA 802.11b/g/n,蓝牙 4.2 CCK,DSSS,GFSK,OFDM 2.402GHz 4.8V 2.48GHz 54Mbps SDIO,UART 96.3dBm 2.9V SIP 贴片安装
供应商型号: WL1805MODGBMOCT
供应商: 国内现货
标准整包数: 250
TEXAS INSTRUMENTS 无线收发芯片 WL1805MODGBMOCT

WL1805MODGBMOCT概述


    产品简介


    产品概述
    WL18xxMOD WiLink™ 8单频段组合模块是一款集成了Wi-Fi、蓝牙和蓝牙低功耗(BLE)功能的集成型无线连接解决方案。此模块广泛应用于物联网(IoT)设备、多媒体系统、家庭电子设备及智能网关等场景。
    主要功能
    - Wi-Fi 功能:支持802.11b、802.11g和802.11n标准,具备双频段MIMO支持及最高100 Mbps(UDP)的传输速率。
    - 蓝牙功能:支持蓝牙4.2安全连接及低功耗蓝牙标准,支持多角色操作并提供音频处理能力。
    - 集成度高:模块内包含射频组件、功率放大器、时钟、射频开关、滤波器、无源组件及电源管理功能。
    应用领域
    - 物联网(IoT)
    - 多媒体设备
    - 家电及白家电设备
    - 工业及智能家居自动化
    - 智能网关和计量

    技术参数


    工作条件
    - 温度范围:-20°C至70°C
    - 供电电压:VBAT为2.9V到4.8V;VIO为1.62V到1.95V
    射频和性能参数
    - Wi-Fi接收机:
    - 最大输入功率:–20.0 dBm到–10.0 dBm
    - 相邻信道抑制:2.0 dB
    - 感应灵敏度:最高为-96.3 dBm(1Mbps DSSS)
    - Wi-Fi发射机:
    - 输出功率:最高为17.3 dBm(1Mbps DSSS)
    - 邻道泄露功率比(ACLR):最高为20 dB
    - 蓝牙BR、EDR接收机:
    - 灵敏度:最高为-92.2 dBm(BR)
    - 蓝牙BR、EDR发射机:
    - 输出功率:最高为11.7 dBm(BR)
    - 蓝牙低功耗:
    - 接收灵敏度:-92.2 dBm
    - 最大输入功率:-5 dBm
    电流消耗
    - 待机模式:VBAT 10 µA,VIO 2 µA
    - WLAN睡眠模式:VBAT 160 µA,VIO 60 µA
    - 蓝牙睡眠模式:VBAT 110 µA,VIO 60 µA

    产品特点和优势


    独特功能
    - 快速硬件设计:模块化设计结合参考设计及工具,简化硬件设计流程。
    - 高集成度:集成Wi-Fi、蓝牙和蓝牙低功耗功能,减少系统设计复杂度。
    - 优越的Wi-Fi性能:支持高吞吐量和远距离通信,最高可达1.4倍的覆盖范围。
    - 低功耗:在待机模式下具有极低的功耗(低于800 μA)。
    - 灵活配置:可根据需要通过软件配置唤醒过滤器,节省功耗。

    应用案例和使用建议


    应用案例
    - 视频会议:在视频会议系统中,该模块可同时实现Wi-Fi和蓝牙的高速数据传输,确保音视频同步。
    - 智能家居:通过WiFi和蓝牙低功耗技术连接各种智能设备,实现家居自动化控制。
    使用建议
    - 模块布局:建议将天线放置在电路板边缘,且天线间保持正交布置以避免信号干扰。
    - 电源布线:VBAT电源线宽度至少为40 mil,确保最小的感抗和电阻。
    - RF走线:尽量缩短RF走线长度,使信号质量最优。

    兼容性和支持


    兼容性
    - 该模块兼容多种操作系统如Linux和Android,也提供了与WinCE和其他实时操作系统(如QNX、Nucleus、ThreadX和FreeRTOS)的驱动支持。
    厂商支持
    - TI提供官方技术支持,包括固件更新、问题解答及产品认证文档。

    常见问题与解决方案


    常见问题
    1. 信号干扰:若发现信号干扰现象,可通过调整天线位置或使用屏蔽材料降低干扰。
    2. 模块过热:需确保良好的散热设计,可采用大铜块作为散热路径,并加装散热垫。
    解决方案
    1. 信号干扰:检查天线布局及周围的电磁环境,必要时增加天线间的隔离带。
    2. 过热保护:增加散热设计,如大尺寸散热片或改进散热路径。

    总结和推荐


    综合评估
    WL18xxMOD WiLink™ 8单频段组合模块在多个关键领域表现出色,特别是在Wi-Fi、蓝牙性能、低功耗设计方面。凭借其高集成度和丰富的软硬件支持,非常适合应用于复杂的物联网项目和智能家居设备中。
    推荐
    鉴于其出色的性能和市场竞争力,我们强烈推荐此模块给从事物联网、智能家居及其他相关领域的工程师们。它不仅可以加速开发进程,还能确保最终产品的高性能和可靠性。

WL1805MODGBMOCT参数

参数
模块/芯片分类 -
接口类型 SDIO,UART
调制方式 CCK,DSSS,GFSK,OFDM
传输电流 238mA~420mA
射频系列/标准 Bluetooth,WiFi
发送机数量 -
接收机数量 -
接收电流 49mA~85mA
最大数据速率 54Mbps
最大工作供电电压 4.8V
典型输出功率 17.3dBm
典型供电电流 -
典型灵敏度 96.3dBm
最大工作频率 2.48GHz
最小工作供电电压 2.9V
最小工作频率 2.402GHz
支持协议 802.11b/g/n,蓝牙 4.2
13.5mm(Max)
13.4mm(Max)
2mm(Max)
通用封装 SIP
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装

WL1805MODGBMOCT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

WL1805MODGBMOCT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 无线收发芯片 TEXAS INSTRUMENTS WL1805MODGBMOCT WL1805MODGBMOCT数据手册

WL1805MODGBMOCT封装设计

查看详情并下载
Symbol
Footprint
3D Model
