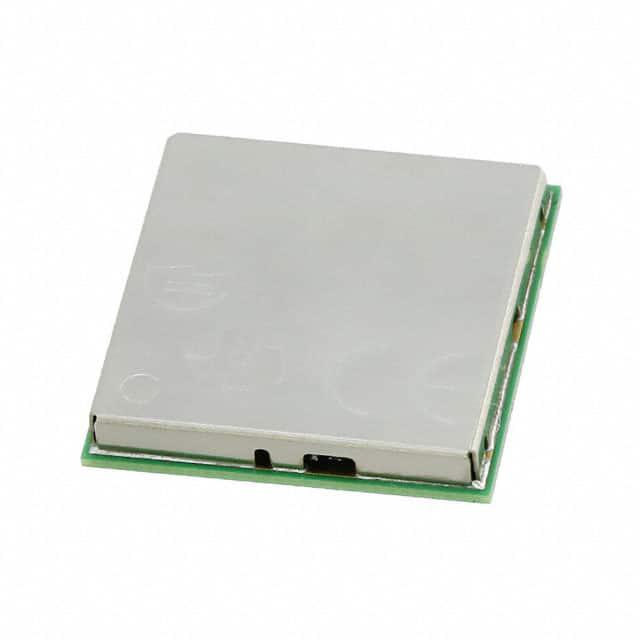

WL1837MODGIMOCR

产品分类: 无线收发芯片
厂牌: TEXAS INSTRUMENTS
产品描述: 18dBm 243mA~510mA Bluetooth,WiFi 49mA~85mA 802.11a/b/g/n,蓝牙 V4.2 CCK,DSSS,GFSK,OFDM 2.402GHz 4.8V 2.48GHz 54Mbps SDIO,UART 238mA,324mA 95dBm 2.9V 贴片安装
供应商型号: WL1837MODGIMOCR
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS 无线收发芯片 WL1837MODGIMOCR

WL1837MODGIMOCR概述


    产品简介


    基本描述
    WL1807MOD 和 WL1837MOD 是由德州仪器(Texas Instruments)推出的 WiLink™ 8 双频工业模块,集成了Wi-Fi、蓝牙(仅限WL1837MOD)、蓝牙低功耗(BLE)等功能。这些模块非常适合于物联网(IoT)、多媒体、智能家居电器、工业自动化等多种应用场合。
    主要功能
    - Wi-Fi功能:支持IEEE 802.11a/b/g/n标准,具有20 MHz和40 MHz SISO以及20 MHz 2 × 2 MIMO模式。同时支持2.4 GHz和5 GHz频段,可实现高达100 Mbps的传输速率。
    - 蓝牙功能:支持蓝牙4.2标准(仅WL1837MOD),提供蓝牙经典模式和低功耗模式,支持蓝牙编解码器。
    - 集成组件:集成了RF、功率放大器(PAs)、时钟、射频开关、滤波器、无源元件及电源管理,确保高效的设计集成。
    应用领域
    - 物联网(IoT)
    - 多媒体
    - 家居电器
    - 工业自动化
    - 视频监控

    技术参数


    - 操作温度:-40°C 至 +85°C
    - 封装形式:100引脚QFM,尺寸为13.3 × 13.4 × 2 mm
    - 认证:FCC、IC、ETSI/CE、TELEC认证
    - 电气特性:
    - 支持2.4 GHz和5 GHz频段
    - 2.4 GHz频段下支持20 MHz SISO和40 MHz MIMO
    - 5 GHz频段下支持20 MHz SISO
    - 最高吞吐量可达80 Mbps(TCP)或100 Mbps(UDP)

    产品特点和优势


    独特功能
    - 集成多种组件,减少设计复杂度。
    - 支持Wi-Fi直接操作(Multichannel,Multirole)。
    - 支持Wi-Fi和蓝牙共存。
    - 低功耗,在连接空闲状态下消耗电流低于800 µA。
    市场竞争力
    - 提供最佳的Wi-Fi性能和高保真音频及视频流参考应用。
    - 支持多种配置方法,便于快速启动和调试。
    - 在同类产品中具有出色的性价比。

    应用案例和使用建议


    实际使用场景
    - 在家庭网络中,WL1807MOD 和 WL1837MOD可以用于智能摄像头、安全系统和家庭网关。
    - 在工业环境中,可应用于工厂自动化系统中的无线通信模块。
    使用建议
    - 设计时考虑Wi-Fi和蓝牙共存可能产生的干扰问题,尽量分开天线布置。
    - 考虑到低功耗要求,可通过调整工作模式和软件设置来优化电源管理。

    兼容性和支持


    - 兼容性:模块支持Linux、Android系统,以及其他第三方操作系统如WinCE、RTOS等。
    - 技术支持:德州仪器提供了广泛的驱动程序和支持文档,帮助用户快速上手。

    常见问题与解决方案


    - 问题一:设备无法正常启动。
    - 解决方案:检查电源电压是否符合要求,确认模块与主板连接正确。
    - 问题二:Wi-Fi连接不稳定。
    - 解决方案:检查信号干扰源,优化天线布局或尝试重新配置Wi-Fi参数。

    总结和推荐


    综合评估
    - 优点:WL1807MOD 和 WL1837MOD 模块功能全面,易于集成,且具有低功耗和高稳定性等特点,适合多种应用环境。
    - 推荐:强烈推荐在需要高可靠性、低成本、低功耗的无线通信解决方案中使用这两个模块。
    这些模块在性能和适用范围上均表现出色,是现代物联网和嵌入式系统开发的理想选择。

WL1837MODGIMOCR参数

参数
支持协议 802.11a/b/g/n,蓝牙 V4.2
典型输出功率 18dBm
射频系列/标准 Bluetooth,WiFi
最大数据速率 54Mbps
传输电流 243mA~510mA
最大工作频率 2.48GHz
接收电流 49mA~85mA
最小工作供电电压 2.9V
接收机数量 -
典型供电电流 238mA,324mA
接口类型 SDIO,UART
最大工作供电电压 4.8V
模块/芯片分类 -
发送机数量 -
典型灵敏度 95dBm
调制方式 CCK,DSSS,GFSK,OFDM
最小工作频率 2.402GHz
13.5mm(Max)
13.4mm(Max)
2mm(Max)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

WL1837MODGIMOCR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

WL1837MODGIMOCR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 无线收发芯片 TEXAS INSTRUMENTS WL1837MODGIMOCR WL1837MODGIMOCR数据手册

WL1837MODGIMOCR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 113
200+ ¥ 108.48
1000+ ¥ 106.672
3000+ ¥ 103.96
库存: 124
起订量: 50 增量: 1200
交货地:
最小起订量为:50
合计: ¥ 5650
