首页  >  产品百科  >  IXTL2N470

IXTL2N470

产品分类: 场效应管(MOSFET)
厂牌: IXYS
产品描述: 220W(Tc) 20V 6V@ 250µA 180nC@ 10 V 1个N沟道 4.7KV 20Ω@ 1A,10V 2A 6.86nF@25V 贴片安装,通孔安装
供应商型号: IXTL2N470
供应商: 国内现货
标准整包数: 300

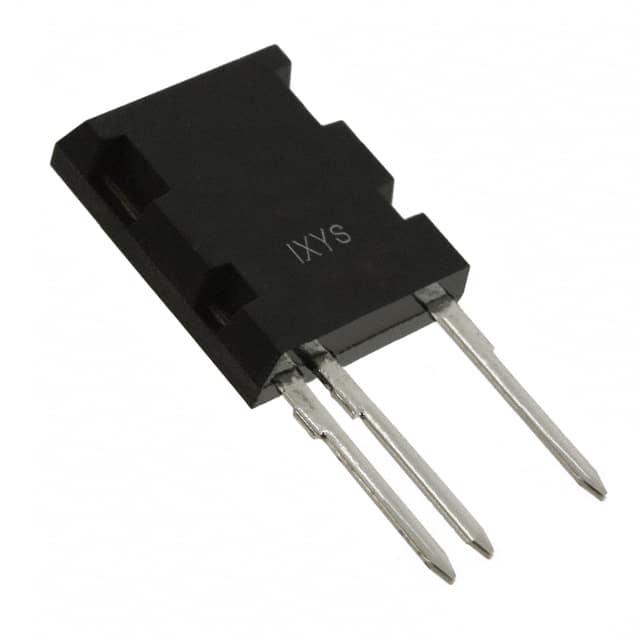

IXYS 场效应管(MOSFET) IXTL2N470

IXTL2N470概述


    产品简介


    IXTL2N470 高压功率MOSFET
    IXTL2N470 是一款N沟道增强型功率MOSFET,具有高耐压能力和良好的开关特性,适用于高压电源转换、电容器放电电路、脉冲电路及激光和X射线生成系统等应用场景。其独特的隔离端子设计使其在需要电气隔离的应用中表现出色。

    技术参数


    - 额定电压(VDSS): 4700V,适用于25°C到150°C温度范围
    - 栅源极电压(VGSS):
    - 连续:±20V
    - 瞬态:±30V
    - 漏极电流(ID):
    - 在25°C时连续:2A
    - 脉冲最大值:8A
    - 耗散功率(PD):
    - 在25°C时:220W
    - 工作温度范围(TJ): -55°C到+150°C
    - 最高焊锡温度(TL): 300°C
    - 塑料封装温度(TSOLD): 260°C持续10秒
    - 绝缘强度(VISOL): 50/60Hz下1分钟内4000VAC
    - 阻抗(RDS(on)): 在10V栅源极电压和半满载条件下,典型值为20Ω

    产品特点和优势


    IXTL2N470 的主要特点包括:
    - 基于直接铜键合(DCB)基底的硅芯片
    - 隔离安装面
    - 4000VAC的电气隔离
    - 符合UL 94 V-0阻燃等级的模塑料
    优势包括:
    - 安装方便
    - 节省空间
    - 高功率密度

    应用案例和使用建议


    典型应用:
    - 高压电源
    - 电容器放电
    - 脉冲电路
    - 激光和X射线生成系统
    使用建议:
    - 在使用过程中注意散热设计,避免过热导致损坏。
    - 由于具有高击穿电压,可以在高压环境中稳定运行。
    - 对于高脉冲电流应用,确保系统能够有效散热。

    兼容性和支持


    兼容性:
    - IXTL2N470 通常可以与现有的电路板和其他高压器件兼容。
    - 厂商提供详细的技术支持和维护服务。
    厂商支持:
    - 技术文档和应用指南
    - 客户服务热线
    - 技术论坛

    常见问题与解决方案


    - 问题:过热怎么办?
    - 解决方案: 使用适当的散热片或风扇进行散热,以保持器件在安全的工作温度范围内。

    - 问题:脉冲电流过大导致损坏怎么办?
    - 解决方案: 确保电路能够承受所需的脉冲电流,使用足够的缓冲电路来保护器件。

    总结和推荐


    IXTL2N470 是一款高性能的高压功率MOSFET,适合于各种高压应用,特别是在需要高功率密度和电气隔离的场合。其优良的电气特性和易于安装的优势使它在市场上具备较强的竞争力。强烈推荐给对高压应用有需求的设计者和工程师。

IXTL2N470参数

参数
FET类型 1个N沟道
通道数量 -
最大功率耗散 220W(Tc)
Id-连续漏极电流 2A
Vgs(th)-栅源极阈值电压 6V@ 250µA
配置 -
Vds-漏源极击穿电压 4.7KV
栅极电荷 180nC@ 10 V
Ciss-不同 Vds 时的输入最大电容 6.86nF@25V
Rds(On)-漏源导通电阻 20Ω@ 1A,10V
Vgs-栅源极电压 20V
安装方式 贴片安装,通孔安装
零件状态 在售
包装方式 管装

IXTL2N470厂商介绍

IXYS公司是一家全球领先的功率半导体公司,专注于设计、制造和销售高性能的功率半导体产品。其产品广泛应用于工业、医疗、电信、计算机、消费电子、太阳能和汽车等领域。

IXYS的产品主要分为以下几类:
1. 功率MOSFET:用于电源管理、电机控制等应用。
2. IGBT:用于高压、大电流的电力电子应用。
3. 整流器:用于电源、电机驱动等应用。
4. 晶体管:用于信号放大、开关控制等应用。
5. 功率模块:集成了多个功率器件,用于简化设计和提高可靠性。

IXYS的优势在于:
1. 技术领先:IXYS拥有多项专利技术,产品性能优越。
2. 产品齐全:提供广泛的功率半导体产品,满足不同应用需求。
3. 定制服务:根据客户需求提供定制化产品和解决方案。
4. 质量可靠:严格的质量控制和测试流程,确保产品的可靠性和稳定性。
5. 客户支持:提供专业的技术支持和售后服务,帮助客户解决技术难题。

IXTL2N470数据手册

厂牌 PDF简要描述 下载
IXYS 场效应管(MOSFET) IXYS IXTL2N470 IXTL2N470数据手册

IXTL2N470封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
300+ ¥ 911.6223
600+ ¥ 879.9137
900+ ¥ 864.0594
库存: 300
起订量: 300 增量: 300
交货地:
最小起订量为:300
合计: ¥ 273486.69
