IXTA20N65X

产品分类: 场效应管(MOSFET)
厂牌: IXYS
产品描述: 320W(Tc) 30V 5.5V@ 250µA 35nC@ 10 V 1个N沟道 650V 210mΩ@ 10A,10V 20A 1.39nF@25V TO-263AA 贴片安装
供应商型号: ZT-IXTA20N65X
供应商: 海外现货
标准整包数: 1

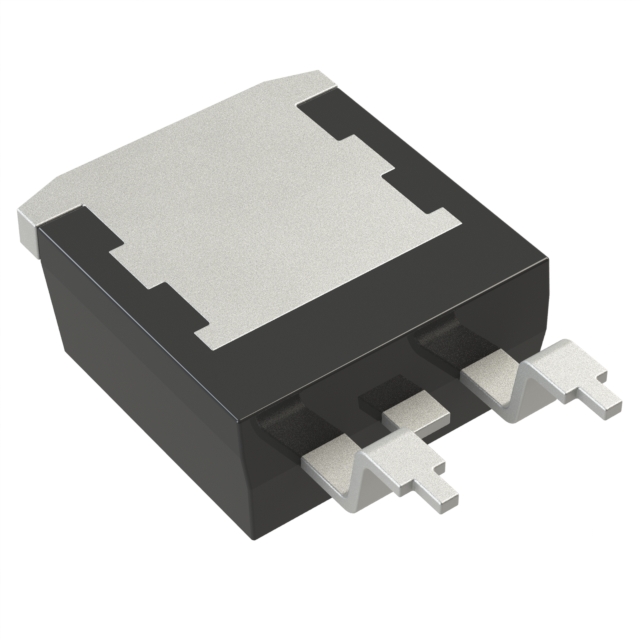

IXYS 场效应管(MOSFET) IXTA20N65X

IXTA20N65X概述

    X-Class Power MOSFET 技术手册解析

    产品简介


    X-Class Power MOSFET 是一种适用于各种高压和大电流应用的高性能电子元器件。该系列产品包含 IXTA20N65X、IXTP20N65X 和 IXTH20N65X 三种型号,主要应用于开关电源、DC-DC 转换器、功率因数校正电路(PFC)、交流和直流电机驱动系统,以及机器人和伺服控制系统等领域。其关键特性包括高功率密度、易于安装以及节省空间。

    技术参数


    | 参数 | 最小值 (Min.) | 典型值 (Typ.) | 最大值 (Max.) |
    ||
    | 击穿电压 (VDSS) | 650 V 650 V |
    | 门限电压 (VGS(th)) | 3.0 V | 4.25 V | 5.5 V |
    | 体二极管的最大电流 (ISM) 80 A |
    | 漏源导通电阻 (RDS(on)) | 210 mΩ
    | 最大漏极电流 (ID25) 20 A
    | 最大耗散功率 (PD) 320 W |

    产品特点和优势


    - 高功率密度:使得该器件能够在紧凑的空间内提供更高的功率输出。
    - 易于安装:简化了装配过程,减少了制造时间和成本。
    - 空间节省:低封装电感有助于减少寄生效应,进一步提升性能。
    - 低导通电阻 (RDS(on)) 和栅极电荷 (QG):提升了能效,降低了损耗。

    应用案例和使用建议


    这些产品广泛应用于各种高压和高电流应用,例如开关模式电源、直流-直流转换器、电机驱动系统等。建议在设计时考虑散热管理,以确保长期稳定运行。同时,通过合理选择外接栅极电阻 (RGi),可以优化开关速度和功耗。

    兼容性和支持


    这些器件采用国际标准封装,包括 TO-220、TO-247 和 TO-263,可与大多数通用电源系统兼容。制造商提供了详尽的技术文档和支持服务,以帮助客户解决可能遇到的问题。

    常见问题与解决方案


    1. 问题:如何处理过热?
    - 解决方案:确保良好的散热管理,如添加散热片或使用热管。
    2. 问题:如何降低栅极振铃?
    - 解决方案:增加外部栅极电阻 (RGi) 并适当选择驱动器。
    3. 问题:启动时出现异常噪声?
    - 解决方案:检查电源线路和负载连接是否正确,并调整驱动信号。

    总结和推荐


    X-Class Power MOSFET 以其卓越的性能和广泛的应用范围,在电力电子行业中具有显著的优势。它不仅适合高端工业应用,也适用于需要高效能和可靠性的消费电子产品。对于需要处理高压和大电流的应用场合,强烈推荐选用这些产品。

IXTA20N65X参数

参数
Id-连续漏极电流 20A
Vds-漏源极击穿电压 650V
Vgs-栅源极电压 30V
Rds(On)-漏源导通电阻 210mΩ@ 10A,10V
最大功率耗散 320W(Tc)
FET类型 1个N沟道
Vgs(th)-栅源极阈值电压 5.5V@ 250µA
通道数量 1
Ciss-不同 Vds 时的输入最大电容 1.39nF@25V
配置 独立式
栅极电荷 35nC@ 10 V
通用封装 TO-263AA
安装方式 贴片安装
零件状态 在售
包装方式 管装

IXTA20N65X厂商介绍

IXYS公司是一家全球领先的功率半导体公司,专注于设计、制造和销售高性能的功率半导体产品。其产品广泛应用于工业、医疗、电信、计算机、消费电子、太阳能和汽车等领域。

IXYS的产品主要分为以下几类:
1. 功率MOSFET:用于电源管理、电机控制等应用。
2. IGBT:用于高压、大电流的电力电子应用。
3. 整流器:用于电源、电机驱动等应用。
4. 晶体管:用于信号放大、开关控制等应用。
5. 功率模块:集成了多个功率器件,用于简化设计和提高可靠性。

IXYS的优势在于:
1. 技术领先:IXYS拥有多项专利技术,产品性能优越。
2. 产品齐全:提供广泛的功率半导体产品,满足不同应用需求。
3. 定制服务:根据客户需求提供定制化产品和解决方案。
4. 质量可靠:严格的质量控制和测试流程,确保产品的可靠性和稳定性。
5. 客户支持:提供专业的技术支持和售后服务,帮助客户解决技术难题。

IXTA20N65X数据手册

厂牌 PDF简要描述 下载
IXYS 场效应管(MOSFET) IXYS IXTA20N65X IXTA20N65X数据手册

IXTA20N65X封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.7864 ¥ 56.8697
库存: 0
起订量: 10 增量: 50
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
