IXFR90N30

产品分类: 场效应管(MOSFET)
厂牌: IXYS
产品描述: 417W(Tc) 20V 4.5V@4mA 360nC@ 10 V 1个N沟道 300V 33mΩ@ 45A,10V 75A 10nF@25V TO-247-3 通孔安装 16.13mm*5.21mm*21.34mm
供应商型号: IXFR90N30
供应商: 国内现货
标准整包数: 450

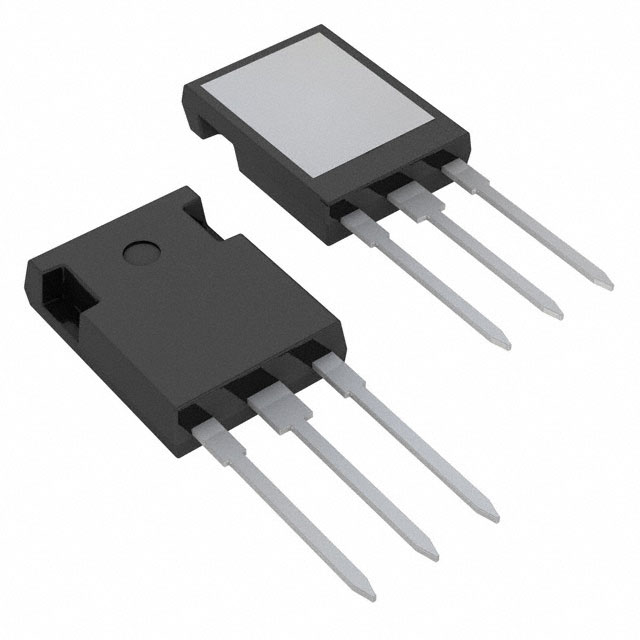

IXYS 场效应管(MOSFET) IXFR90N30

IXFR90N30概述


    产品简介


    IXFR90N30是一款由IXYS公司生产的N沟道增强模式功率MOSFET(金属氧化物半导体场效应晶体管)。这款产品采用Direct-Copper Bond (DCB)衬底,具有硅芯片直接铜键合的优势,使得它在DC-DC转换器、电池充电器、开关电源、直流斩波器和交流及直流电机控制等多种应用领域表现出色。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 |
    ||
    | VDSS (最大击穿电压) | 300 V 300 V |
    | VGSS (栅极最大电压) | ±20 V ±30 V |
    | IDM (脉冲电流) | 75 A 360 A |
    | IA (连续漏极电流) | 90 A
    | RDS(on) (导通电阻) 36 mΩ
    | trr (恢复时间) 250 ns

    产品特点和优势


    IXFR90N30具备多项独特功能和优势:
    - 直接铜键合硅芯片:提高散热效率和可靠性。
    - 电气隔离表面:确保安全隔离。
    - 2500V电气隔离:提升安全性能。
    - 雪崩额定:能够在高压环境下稳定工作。
    - 快速内嵌二极管:提高电路响应速度。
    - 低导通电阻和栅极电荷:减少功耗和热损耗。
    这些特点使IXFR90N30成为高密度功率应用的理想选择,如DC-DC转换器和电池充电器。

    应用案例和使用建议


    应用案例
    1. 电池充电器:IXFR90N30的高功率密度和快速内嵌二极管使其非常适合用于高效能的电池充电器。
    2. DC-DC转换器:由于其低导通电阻和快速恢复特性,可以有效减少能量损失,提高转换效率。
    使用建议
    1. 安装时注意事项:安装时需要考虑散热问题,以避免高温导致损坏。
    2. 驱动电路设计:合理设计驱动电路,减少栅极电荷,从而提高系统效率。

    兼容性和支持


    IXFR90N30采用了ISOPLUS247封装,可以方便地与同类产品互换。IXYS公司提供详尽的技术支持和维护服务,确保用户能够顺利使用和维护该产品。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 安装时温度过高 | 确保良好散热,使用散热片等配件。 |
    | 导通电阻过高 | 检查电路设计是否合理,重新调整栅极驱动信号。 |
    | 电气特性不稳定 | 确认工作环境满足要求,尤其是温度范围。 |

    总结和推荐


    IXFR90N30凭借其高性能、可靠性和广泛的应用范围,在市场上表现出强大的竞争力。其低导通电阻、快速恢复特性和电气隔离能力使其在多种高密度功率应用中表现卓越。总体而言,强烈推荐此产品用于需要高效能和高可靠性的应用场景。
    如果你对IXFR90N30有任何疑问或需要更多技术支持,请访问IXYS官方网站或联系他们的技术支持团队。

IXFR90N30参数

参数
FET类型 1个N沟道
最大功率耗散 417W(Tc)
Ciss-不同 Vds 时的输入最大电容 10nF@25V
通道数量 1
栅极电荷 360nC@ 10 V
Id-连续漏极电流 75A
Vgs(th)-栅源极阈值电压 4.5V@4mA
Vgs-栅源极电压 20V
Vds-漏源极击穿电压 300V
Rds(On)-漏源导通电阻 33mΩ@ 45A,10V
配置 独立式
长*宽*高 16.13mm*5.21mm*21.34mm
通用封装 TO-247-3
安装方式 通孔安装
零件状态 在售
包装方式 管装

IXFR90N30厂商介绍

IXYS公司是一家全球领先的功率半导体公司,专注于设计、制造和销售高性能的功率半导体产品。其产品广泛应用于工业、医疗、电信、计算机、消费电子、太阳能和汽车等领域。

IXYS的产品主要分为以下几类:
1. 功率MOSFET:用于电源管理、电机控制等应用。
2. IGBT:用于高压、大电流的电力电子应用。
3. 整流器:用于电源、电机驱动等应用。
4. 晶体管:用于信号放大、开关控制等应用。
5. 功率模块:集成了多个功率器件,用于简化设计和提高可靠性。

IXYS的优势在于:
1. 技术领先:IXYS拥有多项专利技术,产品性能优越。
2. 产品齐全:提供广泛的功率半导体产品,满足不同应用需求。
3. 定制服务:根据客户需求提供定制化产品和解决方案。
4. 质量可靠:严格的质量控制和测试流程,确保产品的可靠性和稳定性。
5. 客户支持:提供专业的技术支持和售后服务,帮助客户解决技术难题。

IXFR90N30数据手册

厂牌 PDF简要描述 下载
IXYS 场效应管(MOSFET) IXYS IXFR90N30 IXFR90N30数据手册

IXFR90N30封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
450+ ¥ 223.6351
900+ ¥ 215.8565
1350+ ¥ 211.9671
库存: 27300
起订量: 450 增量: 450
交货地:
最小起订量为:450
合计: ¥ 100635.79
