IXTR102N65X2

产品分类: 场效应管(MOSFET)
厂牌: IXYS
产品描述: IXYS N沟道增强型MOS管 X2-Class系列, Vds=650 V, 54 A, ISOPLUS247封装, 通孔安装, 3引脚
供应商型号: IXTR102N65X2
供应商: 国内现货
标准整包数: 450

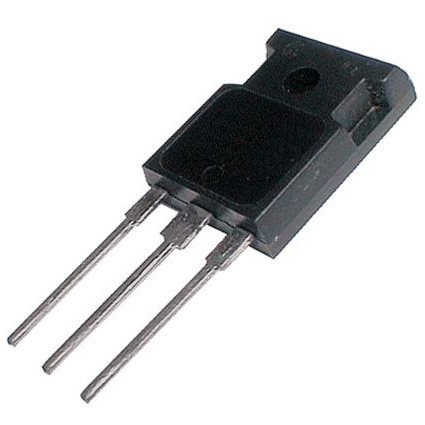

IXYS 场效应管(MOSFET) IXTR102N65X2

IXTR102N65X2概述


    产品简介


    IXTR102N65X2 是一款高性能 N 沟道增强型功率 MOSFET,适用于各种电力转换和驱动应用。它采用了直接铜键合(DCB)基板,提供了出色的电气隔离性能。该器件广泛应用于开关电源、DC-DC 转换器、功率因数校正(PFC)电路、AC 和 DC 电机驱动以及机器人和伺服控制等领域。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 |
    ||
    | VDSS(漏源电压) 650 V |
    | VGS(th)(阈值电压) | 3.0 V | 5.0 V
    | RDS(on)(导通电阻) | 33 mΩ
    | ID25(25℃时连续漏极电流) 54 A
    | IDM(脉冲漏极电流) 204 A |
    | IDSS(漏极反向饱和电流) 25 μA | 500 μA |

    产品特点和优势


    IXTR102N65X2 具备以下几个显著特点和优势:
    - 硅芯片直接铜键合(DCB)基板:提供高功率密度和优异的散热性能。
    - 电气隔离:采用隔离式安装表面,可实现高达 2500V 的电气隔离。
    - 低栅极电荷(QG):提高开关速度和降低开关损耗。
    - 雪崩耐受能力:能够承受高能量的瞬态现象,确保长期稳定运行。
    - 低封装电感:有助于减少电磁干扰(EMI)并提高系统效率。

    应用案例和使用建议


    应用案例
    IXTR102N65X2 在多个电力转换和驱动应用中表现优异。例如,在开关电源设计中,它可以有效地进行电压调节和功率转换;在电机驱动应用中,它可以提供稳定的电流控制和动态响应。
    使用建议
    - 热管理:在高温环境下使用时,需特别注意散热措施,以确保器件在安全温度范围内运行。
    - 布局优化:在 PCB 设计时,尽量缩短源极引脚和负载之间的距离,以减少寄生电感和电阻。
    - 输入保护:为防止高压冲击,建议在外围电路中加入合适的输入保护电路。

    兼容性和支持


    IXTR102N65X2 支持常见的直流和交流电机驱动应用,并且与其他标准尺寸和接口的功率 MOSFET 兼容。IXYS 提供了详尽的技术文档和支持服务,包括详细的应用指南和故障排除手册,以帮助用户快速上手和解决实际问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 高温下工作不稳定 | 确保良好的散热机制,如使用散热片或风扇。 |
    | 开关频率过高导致发热 | 适当降低开关频率,并考虑使用更好的散热设计。 |
    | 电流超出额定值 | 使用限流电路或调整系统负载,确保电流不超过额定值。 |

    总结和推荐


    IXTR102N65X2 功率 MOSFET 结合了高功率密度、易安装和节省空间等特点,使其成为电力转换和驱动应用的理想选择。无论是在工业自动化还是消费电子产品中,IXTR102N65X2 都能提供卓越的性能和可靠性。强烈推荐在需要高性能 MOSFET 的应用中使用 IXTR102N65X2。

IXTR102N65X2参数

参数
配置 -
栅极电荷 152nC@ 10 V
Rds(On)-漏源导通电阻 33mΩ@ 51A,10V
Vgs-栅源极电压 30V
Vgs(th)-栅源极阈值电压 5V@ 250µA
Vds-漏源极击穿电压 650V
FET类型 1个N沟道
通道数量 -
Ciss-不同 Vds 时的输入最大电容 10.9nF@25V
Id-连续漏极电流 54A
最大功率耗散 330W(Tc)
长*宽*高 16.13mm(长度)
通用封装 ISOPLUS-247
安装方式 通孔安装
零件状态 在售
包装方式 管装

IXTR102N65X2厂商介绍

IXYS公司是一家全球领先的功率半导体公司,专注于设计、制造和销售高性能的功率半导体产品。其产品广泛应用于工业、医疗、电信、计算机、消费电子、太阳能和汽车等领域。

IXYS的产品主要分为以下几类:
1. 功率MOSFET:用于电源管理、电机控制等应用。
2. IGBT:用于高压、大电流的电力电子应用。
3. 整流器:用于电源、电机驱动等应用。
4. 晶体管:用于信号放大、开关控制等应用。
5. 功率模块:集成了多个功率器件,用于简化设计和提高可靠性。

IXYS的优势在于:
1. 技术领先:IXYS拥有多项专利技术,产品性能优越。
2. 产品齐全:提供广泛的功率半导体产品,满足不同应用需求。
3. 定制服务:根据客户需求提供定制化产品和解决方案。
4. 质量可靠:严格的质量控制和测试流程,确保产品的可靠性和稳定性。
5. 客户支持:提供专业的技术支持和售后服务,帮助客户解决技术难题。

IXTR102N65X2数据手册

厂牌 PDF简要描述 下载
IXYS 场效应管(MOSFET) IXYS IXTR102N65X2 IXTR102N65X2数据手册

IXTR102N65X2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
450+ ¥ 146.2351
900+ ¥ 141.1487
1350+ ¥ 138.6054
库存: 2760
起订量: 450 增量: 450
交货地:
最小起订量为:450
合计: ¥ 65805.79
