首页  >  产品百科  >  IXFX80N60P3

IXFX80N60P3

产品分类: 场效应管(MOSFET)
厂牌: IXYS
产品描述: IXYS N沟道增强型MOS管 HiperFET, Polar3系列, Vds=600 V, 80 A, PLUS247封装, 通孔安装, 3引脚
供应商型号: 8024502
供应商: 海外现货
标准整包数: 1

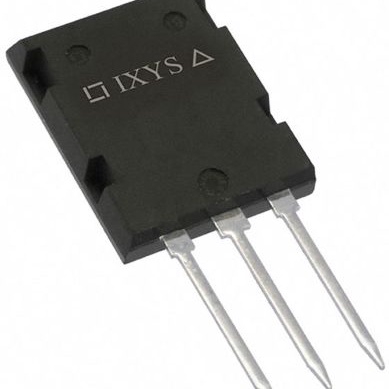

IXYS 场效应管(MOSFET) IXFX80N60P3

IXFX80N60P3概述


    产品简介


    产品类型:IXFK80N60P3 和 IXFX80N60P3 是高性能的N通道增强型功率MOSFET,专为高可靠性、高速开关及大电流应用而设计。这两种产品主要应用于直流-直流转换器、电池充电器、开关模式电源以及不间断电源等领域。
    主要功能:
    - 高电压耐受能力(VDSS = 600V)
    - 高电流承载能力(ID25 = 80A)
    - 快速内部二极管
    - 低栅极电荷(QG)
    - 低导通电阻(RDS(on) ≤ 77mΩ)
    应用领域:
    - 直流-直流转换器
    - 电池充电器
    - 开关模式和共振模式电源
    - 不间断电源系统
    - 交流电机驱动
    - 高速电力开关应用

    技术参数


    | 参数 | 最大值 |

    | VDSS(漏源击穿电压) | 600V |
    | ID25(漏极电流) | 80A |
    | RDS(on)(导通电阻) | 77mΩ |
    | EAS(单脉冲雪崩能量) | 2J |
    | PD(耗散功率) | 1300W |
    | dv/dt(瞬态电压变化率) | 35V/ns |
    | TJ(工作结温) | -55 ... +150°C |

    产品特点和优势


    特点:
    - 动态dv/dt评级
    - 雪崩评定
    - 快速内部二极管
    - 低栅极电荷(QG)
    - 低导通电阻(RDS(on))
    - 低源到引脚电容
    - 低封装电感
    优势:
    - 易于安装
    - 节省空间

    应用案例和使用建议


    应用案例:
    - 直流-直流转换器:IXFK80N60P3 和 IXFX80N60P3 可用于高效稳定的直流-直流转换,例如在通信设备和服务器中。
    - 电池充电器:它们能够在短时间内提供大电流,适用于快速充电应用。
    - 开关模式电源:其低栅极电荷和低导通电阻有助于减少功耗,提高效率。
    使用建议:
    - 在高压和高电流环境中,确保适当的散热措施,以避免过热。
    - 使用合适的外部电阻来控制栅极信号,确保开关速度和稳定性。
    - 采用双极性测试条件(正向和反向电压),以便更好地了解器件在实际应用中的表现。

    兼容性和支持


    这些MOSFET与多种电源管理和驱动电路兼容,适用于各种高频开关应用。IXYS公司提供全面的技术支持,包括详细的安装指南和故障排除文档,以帮助用户快速解决问题并优化性能。

    常见问题与解决方案


    常见问题:
    - 如何确定合适的栅极电阻?
    - 如何处理过热问题?
    解决方案:
    - 栅极电阻选择应根据应用的具体需求和栅极电荷进行计算。参考手册中的建议值,可以保证开关速度和稳定性。
    - 过热可通过增加散热片或采用更好的冷却系统来解决。确保散热路径畅通,以提高热传导效率。

    总结和推荐


    IXFK80N60P3 和 IXFX80N60P3 是高性能的功率MOSFET,适用于各种高要求的应用场景。其卓越的电气特性和可靠性使其成为直流-直流转换器、电池充电器和电源管理系统的理想选择。如果你需要高可靠性和高效率的电力管理解决方案,强烈推荐使用这两种产品。

IXFX80N60P3参数

参数
最大功率耗散 1.3KW(Tc)
Vds-漏源极击穿电压 600V
FET类型 1个N沟道
Id-连续漏极电流 80A
通道数量 1
Vgs-栅源极电压 30V
Rds(On)-漏源导通电阻 70mΩ@ 500mA,10V
配置 独立式
Vgs(th)-栅源极阈值电压 5V@8mA
栅极电荷 190nC@ 10 V
Ciss-不同 Vds 时的输入最大电容 13.1nF@25V
16.13mm(Max)
5.21mm(Max)
21.34mm(Max)
通用封装 TO-247-3
安装方式 通孔安装
零件状态 在售
包装方式 管装

IXFX80N60P3厂商介绍

IXYS公司是一家全球领先的功率半导体公司,专注于设计、制造和销售高性能的功率半导体产品。其产品广泛应用于工业、医疗、电信、计算机、消费电子、太阳能和汽车等领域。

IXYS的产品主要分为以下几类:
1. 功率MOSFET:用于电源管理、电机控制等应用。
2. IGBT:用于高压、大电流的电力电子应用。
3. 整流器:用于电源、电机驱动等应用。
4. 晶体管:用于信号放大、开关控制等应用。
5. 功率模块:集成了多个功率器件,用于简化设计和提高可靠性。

IXYS的优势在于:
1. 技术领先:IXYS拥有多项专利技术,产品性能优越。
2. 产品齐全:提供广泛的功率半导体产品,满足不同应用需求。
3. 定制服务:根据客户需求提供定制化产品和解决方案。
4. 质量可靠:严格的质量控制和测试流程,确保产品的可靠性和稳定性。
5. 客户支持:提供专业的技术支持和售后服务,帮助客户解决技术难题。

IXFX80N60P3数据手册

厂牌 PDF简要描述 下载
IXYS 场效应管(MOSFET) IXYS IXFX80N60P3 IXFX80N60P3数据手册

IXFX80N60P3封装设计

查看详情并下载
Symbol
Footprint
3D Model
