首页  >  产品百科  >  IXTA08N100P

IXTA08N100P

产品分类: 场效应管(MOSFET)
厂牌: IXYS
产品描述: 42W(Tc) 20V 4V@ 50µA 11.3nC@ 10 V 1个N沟道 1KV 20Ω@ 500mA,10V 800mA 240pF@25V TO-263AA 贴片安装 10.41mm*9.65mm*4.83mm
供应商型号: IXTA08N100P
供应商: 国内现货
标准整包数: 300

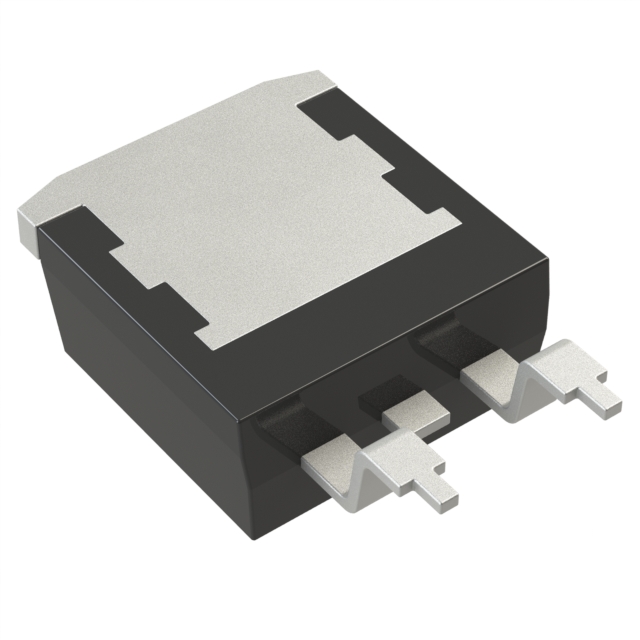

IXYS 场效应管(MOSFET) IXTA08N100P

IXTA08N100P概述


    产品简介


    IXTY08N100P、IXTA08N100P 和 IXTP08N100P 是 IXYS 公司生产的 N 沟道增强型电力 MOSFET。这些产品适用于多种高功率应用场合,如直流-直流转换器、开关模式和谐振模式电源、交流和直流电机驱动器、激光驱动器、机器人及伺服控制。其独特的特点使得它们成为高性能、高可靠性的选择。

    技术参数


    以下是产品的关键技术和性能参数:
    - 电压范围:VDSS = 1000V
    - 电流范围:ID25 = 0.8A
    - 导通电阻:RDS(on) ≤ 20Ω(VGS = 10V)
    - 门极电容:Ciss = 240pF
    - 门极电荷:Qg(on) = 11.3nC
    - 最大额定值:TGSM = ±30V
    - 功耗:PD = 42W(TC = 25°C)
    - 工作温度范围:TJ = -55°C to +150°C
    - 存储温度范围:Tstg = -55°C to +150°C

    产品特点和优势


    优势:
    - 高功率密度:适合紧凑的设计要求。
    - 易于安装:提供了标准封装,便于装配。
    - 节省空间:紧凑的设计使得在电路板上的占用面积减小。
    - 抗雪崩能力:具有出色的可靠性,能够在极端条件下正常工作。

    应用案例和使用建议


    这些产品广泛应用于各种高功率设备中,例如:
    - 直流-直流转换器:适合用于电源管理,需要高效率和快速响应。
    - 电机驱动:在电动机驱动器中表现出色,提供了低损耗和高效的驱动能力。
    - 激光驱动器:具有较高的瞬态耐受能力,适合激光驱动器的应用。
    使用建议:
    - 在高功率应用中,要特别注意散热,确保 MOSFET 处于规定的温度范围内运行。
    - 在设计电路时,要考虑寄生电感的影响,以提高整体系统的效率。

    兼容性和支持


    这些产品提供三种标准封装形式:TO-220、TO-252 和 TO-263,方便客户根据具体需求进行选择。此外,制造商提供详细的安装指导和技术支持服务,帮助用户更好地利用这些产品。

    常见问题与解决方案


    问题一:如何确保在高温环境下工作的稳定性?
    - 解决方案:通过外部散热片或风扇来提高散热效率,确保 MOSFET 的温度不超过最大允许值。
    问题二:在脉冲工作状态下,如何避免过热?
    - 解决方案:合理设置工作周期,确保 MOSFET 的瞬态热阻在安全范围内。

    总结和推荐


    综上所述,IXTY08N100P、IXTA08N100P 和 IXTP08N100P 是出色的电力 MOSFET 产品,具有卓越的性能和广泛的适用范围。它们在高功率应用中的表现尤为出色,特别是在需要高可靠性、高效率的应用环境中。强烈推荐这些产品给需要高性能 MOSFET 的工程师和设计师。

IXTA08N100P参数

参数
Vgs-栅源极电压 20V
Id-连续漏极电流 800mA
通道数量 1
配置 独立式
Vgs(th)-栅源极阈值电压 4V@ 50µA
栅极电荷 11.3nC@ 10 V
FET类型 1个N沟道
Vds-漏源极击穿电压 1KV
Rds(On)-漏源导通电阻 20Ω@ 500mA,10V
Ciss-不同 Vds 时的输入最大电容 240pF@25V
最大功率耗散 42W(Tc)
长*宽*高 10.41mm*9.65mm*4.83mm
通用封装 TO-263AA
安装方式 贴片安装
零件状态 在售
包装方式 管装

IXTA08N100P厂商介绍

IXYS公司是一家全球领先的功率半导体公司,专注于设计、制造和销售高性能的功率半导体产品。其产品广泛应用于工业、医疗、电信、计算机、消费电子、太阳能和汽车等领域。

IXYS的产品主要分为以下几类:
1. 功率MOSFET:用于电源管理、电机控制等应用。
2. IGBT:用于高压、大电流的电力电子应用。
3. 整流器:用于电源、电机驱动等应用。
4. 晶体管:用于信号放大、开关控制等应用。
5. 功率模块:集成了多个功率器件,用于简化设计和提高可靠性。

IXYS的优势在于:
1. 技术领先:IXYS拥有多项专利技术,产品性能优越。
2. 产品齐全:提供广泛的功率半导体产品,满足不同应用需求。
3. 定制服务:根据客户需求提供定制化产品和解决方案。
4. 质量可靠:严格的质量控制和测试流程,确保产品的可靠性和稳定性。
5. 客户支持:提供专业的技术支持和售后服务,帮助客户解决技术难题。

IXTA08N100P数据手册

厂牌 PDF简要描述 下载
IXYS 场效应管(MOSFET) IXYS IXTA08N100P IXTA08N100P数据手册

IXTA08N100P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
300+ ¥ 12.947
600+ ¥ 12.4966
900+ ¥ 12.2715
库存: 600
起订量: 300 增量: 300
交货地:
最小起订量为:300
合计: ¥ 3884.1
直接购买
加入购物车
