首页  >  产品百科  >  IXTH32N65X

IXTH32N65X

产品分类: 场效应管(MOSFET)
厂牌: IXYS
产品描述: 500W(Tc) 30V 5.5V@ 250µA 54nC@ 10 V 1个N沟道 650V 135mΩ@ 16A,10V 32A 2.205nF@25V TO-247 通孔安装
供应商型号: IXTH32N65X
供应商: 国内现货
标准整包数: 450

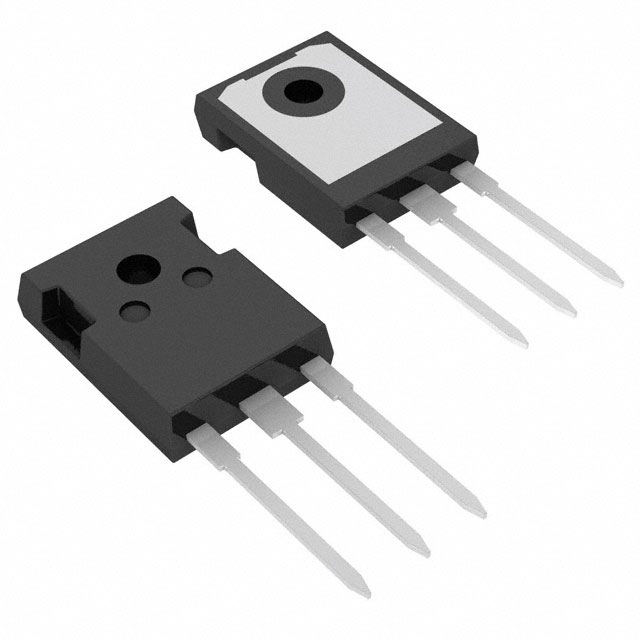

IXYS 场效应管(MOSFET) IXTH32N65X

IXTH32N65X概述


    产品简介


    产品类型:N沟道增强型功率MOSFET
    主要功能:低导通电阻(RDS(ON))和快速反向恢复二极管
    应用领域:开关电源、谐振电源、DC-DC转换器、功率因数校正电路(PFC)、交流和直流电机驱动、机器人及伺服控制

    技术参数


    - 耐压(VDSS):650V
    - 连续漏极电流(ID25):32A
    - 脉冲漏极电流(IDM):64A
    - 栅极阈值电压(VGS(th)):3.0~5.5V
    - 输入电容(Ciss):2205pF
    - 输出电容(Coss):1600pF
    - 反向恢复时间(trr):400ns
    - 反向恢复电荷(QRM):6.1μC
    - 导通电阻(RDS(on)):≤135mΩ(@10V, 0.5 ID25)
    - 工作温度范围(TJ):-55°C ~ +150°C
    - 封装重量:TO-220AB为3.0g,TO-3P为5.5g,TO-247为6.0g

    产品特点和优势


    特点:
    - 低导通电阻(RDS(ON))和门极电荷(QG)
    - 快速内在二极管
    - 低寄生电感
    优势:
    - 高功率密度
    - 安装简单
    - 节省空间

    应用案例和使用建议


    应用案例:
    - 开关电源:在高频开关电源中,该MOSFET由于低导通电阻和快速恢复特性,能够有效减少能量损耗。
    - 电机驱动:适用于高效率的直流和交流电机驱动系统,尤其是在空间受限的应用中。
    使用建议:
    - 在选择合适的散热措施时,考虑到其高功率密度特性,确保MOSFET工作时不会过热。
    - 在设计电路时,要特别注意其快速恢复特性,以避免逆向恢复过程中产生的瞬态电压峰值。

    兼容性和支持


    兼容性:
    - 与现有的标准引脚布局兼容,使得更换现有器件变得简单。
    支持:
    - IXYS公司提供详尽的技术文档和技术支持,帮助用户解决在设计和使用过程中遇到的问题。

    常见问题与解决方案


    1. 问题:工作温度超出推荐范围。
    解决方案:请确保散热良好,并根据实际情况调整工作条件。

    2. 问题:过高的瞬态电压导致损坏。
    解决方案:添加保护电路,例如TVS二极管,来吸收瞬态电压。

    3. 问题:门极电压不稳定。
    解决方案:使用合适的门极驱动电路,确保门极电压稳定。

    总结和推荐


    综合评估:
    - 该N沟道增强型功率MOSFET具备出色的低导通电阻和快速恢复特性,非常适合应用于高效率的电力电子系统中。
    推荐:
    - 强烈推荐给需要高性能、高可靠性的应用,如开关电源、电机驱动等领域。在选择时,请仔细考虑其具体应用场景和散热需求。

IXTH32N65X参数

参数
Rds(On)-漏源导通电阻 135mΩ@ 16A,10V
通道数量 1
栅极电荷 54nC@ 10 V
FET类型 1个N沟道
Vds-漏源极击穿电压 650V
Vgs(th)-栅源极阈值电压 5.5V@ 250µA
最大功率耗散 500W(Tc)
配置 独立式
Ciss-不同 Vds 时的输入最大电容 2.205nF@25V
Vgs-栅源极电压 30V
Id-连续漏极电流 32A
通用封装 TO-247
安装方式 通孔安装
零件状态 在售
包装方式 管装

IXTH32N65X厂商介绍

IXYS公司是一家全球领先的功率半导体公司,专注于设计、制造和销售高性能的功率半导体产品。其产品广泛应用于工业、医疗、电信、计算机、消费电子、太阳能和汽车等领域。

IXYS的产品主要分为以下几类:
1. 功率MOSFET:用于电源管理、电机控制等应用。
2. IGBT:用于高压、大电流的电力电子应用。
3. 整流器:用于电源、电机驱动等应用。
4. 晶体管:用于信号放大、开关控制等应用。
5. 功率模块:集成了多个功率器件,用于简化设计和提高可靠性。

IXYS的优势在于:
1. 技术领先:IXYS拥有多项专利技术,产品性能优越。
2. 产品齐全:提供广泛的功率半导体产品,满足不同应用需求。
3. 定制服务:根据客户需求提供定制化产品和解决方案。
4. 质量可靠:严格的质量控制和测试流程,确保产品的可靠性和稳定性。
5. 客户支持:提供专业的技术支持和售后服务,帮助客户解决技术难题。

IXTH32N65X数据手册

厂牌 PDF简要描述 下载
IXYS 场效应管(MOSFET) IXYS IXTH32N65X IXTH32N65X数据手册

IXTH32N65X封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
450+ ¥ 49.3361
900+ ¥ 47.6201
1350+ ¥ 46.7621
库存: 1050
起订量: 450 增量: 450
交货地:
最小起订量为:450
合计: ¥ 22201.24
