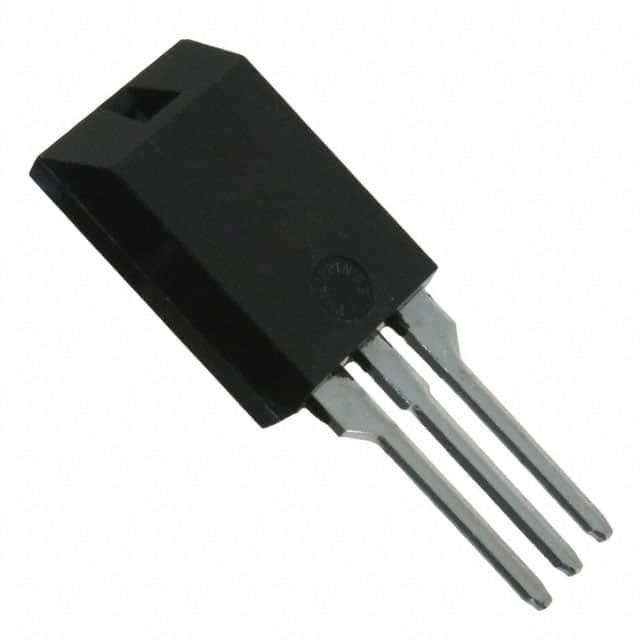

IXKC40N60C

产品分类: 场效应管(MOSFET)
厂牌: IXYS
产品描述: 20V 3.9V@2mA 230nC@ 10 V 1个N沟道 600V 95mΩ@ 28A,10V 28A 4.8nF@25V TO-220-3 贴片安装,通孔安装 11mm*5mm*16mm
供应商型号: ZT-IXKC40N60C
供应商: 海外现货
标准整包数: 1
IXYS 场效应管(MOSFET) IXKC40N60C

IXKC40N60C概述


    产品简介


    产品名称:IXKC 40N60C MOSFET
    类型:N-Channel Enhancement Mode Power MOSFET
    主要功能:
    - 高压耐受能力(VDSS = 600 V)
    - 高电流承载能力(ID25 = 28 A)
    - 低导通电阻(RDS(on) max = 95 mΩ)
    - 快速开关特性
    应用领域:
    - 开关电源(SMPS)
    - 不间断电源(UPS)
    - 功率因数校正(PFC)
    - 焊接设备
    - 感应加热
    - 显示屏适配器(PDP 和 LCD)

    技术参数


    - 电压等级:VDSS = 600 V
    - 最大电流:ID25 = 28 A;ID90 = 19.2 A
    - 导通电阻:RDS(on) max = 95 mΩ
    - 单脉冲雪崩能量:EAS = 690 mJ
    - 重复脉冲雪崩能量:EAR = 1 mJ
    - 最大耗散功率:RthJC = 0.6 K/W
    - 存储温度范围:Tstg = -55...+150°C
    - 隔离耐压:VISOL = 2500 Vrms

    产品特点和优势


    特点:
    - 硅芯片直接铜键合(DCB)基板,具备高功率耗散能力和低栅极至引脚电容(<30 pF)。
    - 第三代CoolMOS™ 技术,提供高阻断能力和低电阻。
    - 改进的总功率密度,适用于严苛的工作环境。
    - 无需螺丝或隔离箔,便于组装和空间节省。
    优势:
    - 高可靠性:CoolMOS™ 技术确保长期稳定运行。
    - 低热阻:薄片厚度设计降低热阻。
    - 易于安装:无需额外的装配步骤,减少组装时间和成本。

    应用案例和使用建议


    应用案例:
    - 在开关电源中作为主控管,利用其快速开关特性提高效率。
    - 在焊接设备中,用于调节焊接电流和提高稳定性。
    使用建议:
    - 在设计电路时,考虑器件的最高工作温度(150°C),确保电路能够在高温下正常运行。
    - 使用适当的散热措施以避免过热,特别是当器件处于满载状态时。

    兼容性和支持


    兼容性:
    - IXKC 40N60C MOSFET 可与标准焊盘和其他电子元件兼容,适用于多种电源设计。
    支持:
    - IXYS 提供详尽的技术支持和维护服务,确保用户能够获得所需的技术指导和售后服务。

    常见问题与解决方案


    1. 问题:设备在高温环境下运行时出现过热现象。
    解决方法:使用更大的散热器或强制空气冷却来增加散热效果。
    2. 问题:器件在大电流应用中频繁烧毁。
    解决方法:检查电路设计并确保适当的驱动电流,同时使用合适的保险丝保护电路。

    总结和推荐


    综合评估:
    IXKC 40N60C MOSFET 是一款高性能的N-Channel Enhancement Mode Power MOSFET,具有高耐压、高电流承载能力和低导通电阻。它的CoolMOS™ 技术使其在众多应用中表现出色,尤其是在高功率密度和高可靠性需求的应用场景中。
    推荐:
    IXKC 40N60C MOSFET 适合在开关电源、不间断电源、焊接设备等高要求的应用中使用。其出色的性能和可靠性使其成为此类应用的理想选择。我们强烈推荐这款产品给需要高性能、高可靠性的应用项目。

IXKC40N60C参数

参数
Rds(On)-漏源导通电阻 95mΩ@ 28A,10V
Vgs-栅源极电压 20V
Vgs(th)-栅源极阈值电压 3.9V@2mA
Id-连续漏极电流 28A
FET类型 1个N沟道
Ciss-不同 Vds 时的输入最大电容 4.8nF@25V
栅极电荷 230nC@ 10 V
配置 独立式
Vds-漏源极击穿电压 600V
通道数量 1
最大功率耗散 -
长*宽*高 11mm*5mm*16mm
通用封装 TO-220-3
安装方式 贴片安装,通孔安装
零件状态 停产
包装方式 管装

IXKC40N60C厂商介绍

IXYS公司是一家全球领先的功率半导体公司,专注于设计、制造和销售高性能的功率半导体产品。其产品广泛应用于工业、医疗、电信、计算机、消费电子、太阳能和汽车等领域。

IXYS的产品主要分为以下几类:
1. 功率MOSFET:用于电源管理、电机控制等应用。
2. IGBT:用于高压、大电流的电力电子应用。
3. 整流器:用于电源、电机驱动等应用。
4. 晶体管:用于信号放大、开关控制等应用。
5. 功率模块:集成了多个功率器件,用于简化设计和提高可靠性。

IXYS的优势在于:
1. 技术领先:IXYS拥有多项专利技术,产品性能优越。
2. 产品齐全:提供广泛的功率半导体产品,满足不同应用需求。
3. 定制服务:根据客户需求提供定制化产品和解决方案。
4. 质量可靠:严格的质量控制和测试流程,确保产品的可靠性和稳定性。
5. 客户支持:提供专业的技术支持和售后服务,帮助客户解决技术难题。

IXKC40N60C数据手册

厂牌 PDF简要描述 下载
IXYS 场效应管(MOSFET) IXYS IXKC40N60C IXKC40N60C数据手册

IXKC40N60C封装设计

查看详情并下载
Symbol
Footprint
3D Model
