IAUAN04S7N005AUMA1

产品分类: 场效应管(MOSFET)
产品描述:
供应商型号: 4439884
供应商: 海外现货
标准整包数: 1

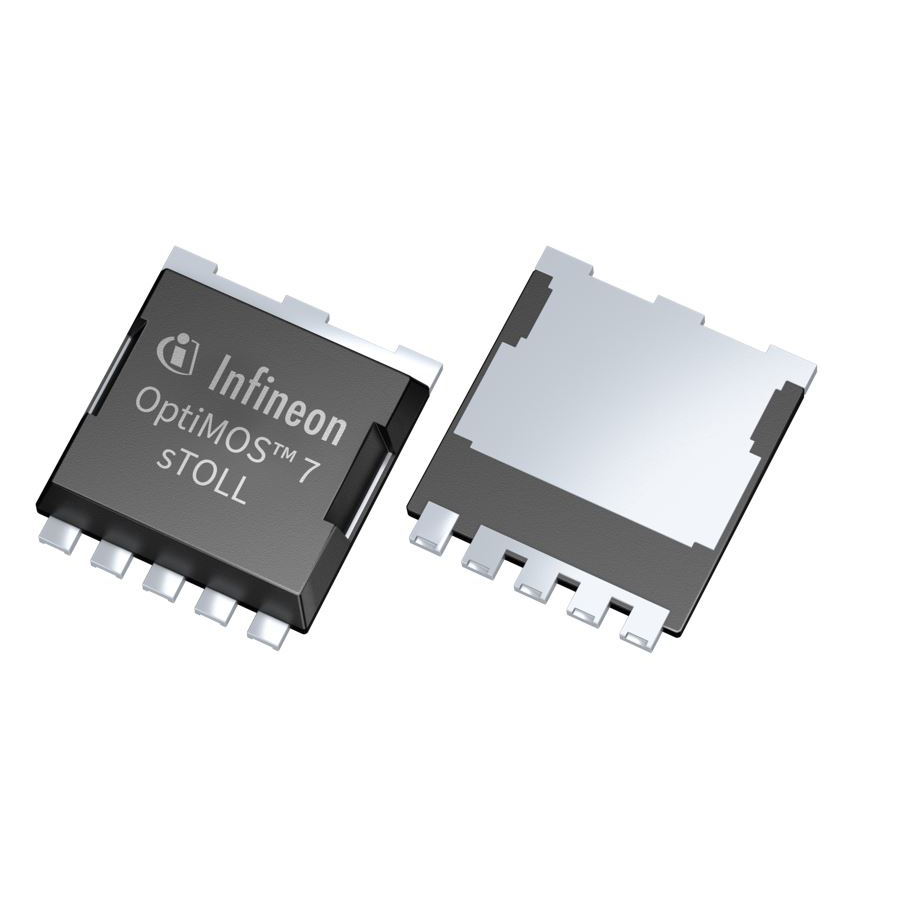

INFINEON TECHNOLOGIES 场效应管(MOSFET) IAUAN04S7N005AUMA1

IAUAN04S7N005AUMA1概述

    IAUN04S7N005 汽车级MOSFET 产品技术手册

    1. 产品简介


    IAUN04S7N005 是一款由英飞凌科技(Infineon Technologies)开发的OptiMOSTM 7系列汽车级功率场效应晶体管(MOSFET)。该产品专为汽车应用设计,具有高效能和高可靠性,适用于各类汽车电子控制系统。

    2. 技术参数


    - 基本参数
    - 产品型号:IAUN04S7N005
    - 类型:N沟道增强型
    - 封装形式:PG-HSOF-5-1
    - 标记:7N04N005
    - 电气参数
    - 漏源击穿电压 (V(Br)DSS):40 V
    - 门阈值电压 (VGS(th)):2.2 V ~ 3.0 V
    - 零栅压漏电流 (IDSS):1 μA @ 40 V, 25 °C
    - 漏源导通电阻 (RDS(on)):0.44 mΩ ~ 0.51 mΩ @ 10 V, 100 A
    - 门源漏电流 (IGSS):100 nA @ 20 V, 0 V
    - 热参数
    - 结至外壳热阻 (RthJC):0.76 K/W
    - 结至环境热阻 (RthJA):23.3 K/W
    - 动态参数
    - 输入电容 (Ciss):7550 pF ~ 9820 pF @ 20 V, 1 MHz
    - 输出电容 (Coss):4390 pF ~ 5710 pF
    - 反向传输电容 (Crss):140 pF ~ 210 pF
    - 门到源电荷 (Qgs):31 nC ~ 40 nC
    - 门到漏电荷 (Qgd):22 nC ~ 33 nC
    - 门电荷总和 (Qg):110 nC ~ 143 nC

    3. 产品特点和优势


    - 增强的电气测试:确保了产品的稳定性和可靠性。
    - 高可靠性设计:MSL2a最高回流温度可达260°C,适用于恶劣的工作环境。
    - 高工作温度范围:可在-55°C 至 +175°C 的温度范围内正常工作。
    - 合规性:RoHS认证,确保环保符合标准。

    4. 应用案例和使用建议


    应用案例:
    - 汽车电子控制单元(ECU):用于电池管理系统、电机驱动系统等。
    - 车载充电系统:可用于新能源汽车的车载充电器。
    使用建议:
    - 在设计电路时需注意散热问题,尤其是在高温环境下。
    - 使用合适的门极驱动电路以确保正确的开关速度。

    5. 兼容性和支持


    - 兼容性:IAUN04S7N005可以与大多数通用电子系统和设备兼容。
    - 支持和服务:英飞凌科技提供全面的技术支持和售后服务,包括产品咨询、技术支持和售后维修服务。

    6. 常见问题与解决方案


    - 问题:如何提高该产品的散热性能?
    - 解答:可以通过增加散热片或采用更好的散热材料来提高散热效果。

    - 问题:如果发现产品过热怎么办?
    - 解答:检查系统的散热设计是否合理,并确认是否有足够的通风。必要时可以减少负载或更换更高效的散热方案。

    7. 总结和推荐


    IAUN04S7N005 是一款非常适合于汽车电子领域的高性能功率MOSFET。它的高可靠性、宽温操作范围和良好的兼容性使其成为众多汽车电子应用的理想选择。如果您正在寻找一款能够应对严苛工作环境的MOSFET产品,IAUN04S7N005无疑是一个值得推荐的选择。

IAUAN04S7N005AUMA1参数

参数
Ciss-不同 Vds 时的输入最大电容 -
Rds(On)-漏源导通电阻 -
Vgs(th)-栅源极阈值电压 -
最大功率耗散 -
FET类型 -
通道数量 -
配置 -
栅极电荷 -
Id-连续漏极电流 -
Vgs-栅源极电压 -
Vds-漏源极击穿电压 -
包装方式 卷带包装

IAUAN04S7N005AUMA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IAUAN04S7N005AUMA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 场效应管(MOSFET) INFINEON TECHNOLOGIES IAUAN04S7N005AUMA1 IAUAN04S7N005AUMA1数据手册

IAUAN04S7N005AUMA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 14.8272
10+ ¥ 11.2206
100+ ¥ 11.0202
500+ ¥ 10.8198
1000+ ¥ 10.8198
库存: 1405
起订量: 4 增量: 0
