ISC037N13NM6ATMA1

产品分类: 场效应管(MOSFET)
产品描述:
供应商型号: 448-ISC037N13NM6ATMA1CT-ND
供应商: Digi-Key
标准整包数: 1
INFINEON TECHNOLOGIES 场效应管(MOSFET) ISC037N13NM6ATMA1

ISC037N13NM6ATMA1概述


    产品简介


    产品类型: MOSFET(金属氧化物半导体场效应晶体管)
    主要功能:
    - 高效电力传输
    - 低导通电阻
    - 适用于电机驱动和电池供电应用
    应用领域:
    - 电机驱动系统
    - 电池供电设备
    - 一般工业应用

    技术参数


    - VDS (漏源击穿电压): 135V
    - RDS(on) (最大导通电阻): 3.7mΩ
    - ID (连续漏极电流): 172A
    - Qoss (输出电荷): 142nC
    - QG (栅电荷): 82nC
    - QRR (反向恢复电荷): 109nC
    - 最高工作温度: 175°C

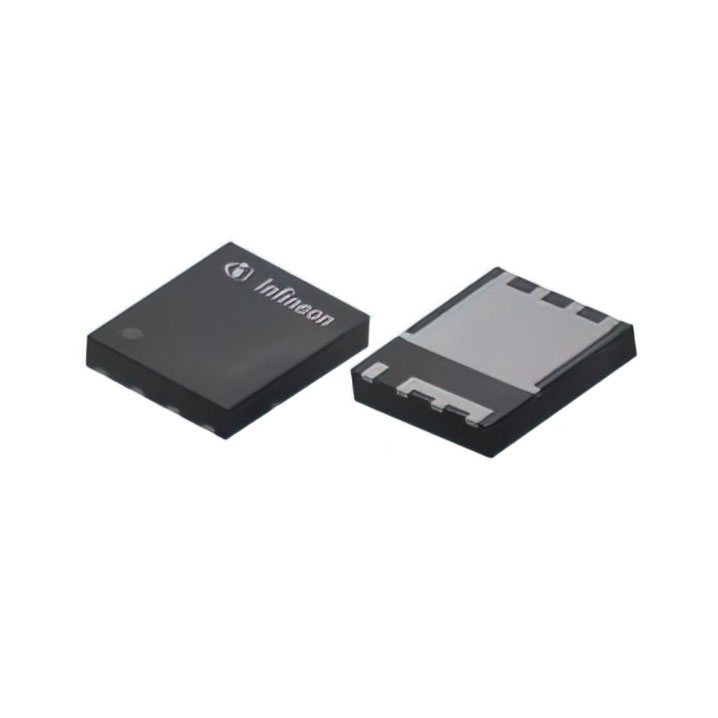

    - 封装形式: PG-TSON-8-3

    产品特点和优势


    - 非常低的导通电阻: RDS(on)仅为3.7mΩ,适合需要高效率的应用。
    - 优秀的栅电荷乘以RDS(on)的产品: 低栅电荷有助于减少开关损耗。
    - 极低的反向恢复电荷: Qrr仅为109nC,显著降低了反向恢复时的能量损失。
    - 经过100%雪崩测试: 确保在极端条件下的可靠性能。
    - 优化设计: 特别适合电机驱动和电池供电应用,提供了更好的能效和热管理。
    - 环保合规: Pb-free(无铅)镀层,符合RoHS标准,不含卤素,符合IEC61249-2-21标准。

    应用案例和使用建议


    应用案例
    - 电机驱动系统: 在电动机控制电路中,该MOSFET可以有效提高系统的功率密度和效率。
    - 电池管理系统: 用于高电流电池组的充电和放电控制,确保安全性和可靠性。
    使用建议
    - 散热设计: 尽量使用较大的散热面积来降低工作温度,例如使用铜质散热板和良好的通风。
    - 电路布局: 避免长走线以减少寄生电感和电容的影响。
    - 测试验证: 在实际应用前进行详细的电气和热性能测试,确保产品的稳定性和可靠性。

    兼容性和支持


    - 兼容性: 该产品可广泛应用于多种电机驱动和电池管理系统中,与其他常见的电子元器件和设备具有良好兼容性。
    - 支持: 厂商提供全面的技术支持和维护服务,包括详尽的技术文档和应用指南,帮助客户解决可能遇到的技术问题。

    常见问题与解决方案


    1. 问题: 开关损耗过高
    - 解决方案: 优化电路设计,减少寄生电感和电容;选择合适的栅电荷波形控制器。

    2. 问题: 工作温度超出范围
    - 解决方案: 改进散热设计,增加散热片或散热风扇,确保工作温度保持在正常范围内。
    3. 问题: 导通电阻过大
    - 解决方案: 确认连接是否正确,检查是否存在过热或过载情况;更换更合适的MOSFET型号。

    总结和推荐


    总结: ISC037N13NM6 OptiMOSTM 6 Power Transistor是一个高性能的N沟道MOSFET,具备非常低的导通电阻和优秀的栅电荷性能。其独特的特点使其在电机驱动和电池供电应用中表现出色,非常适合需要高效率和稳定性的场合。
    推荐: 推荐使用该产品用于需要高效电力传输和高可靠性的应用。无论是电机驱动还是电池管理系统,ISC037N13NM6都能提供卓越的性能表现和可靠的运行稳定性。

ISC037N13NM6ATMA1参数

参数
FET类型 -
栅极电荷 -
Id-连续漏极电流 -
Ciss-不同 Vds 时的输入最大电容 -
配置 -
最大功率耗散 -
Vds-漏源极击穿电压 -
通道数量 -
Vgs(th)-栅源极阈值电压 -
Vgs-栅源极电压 -
Rds(On)-漏源导通电阻 -
包装方式 卷带包装

ISC037N13NM6ATMA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

ISC037N13NM6ATMA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 场效应管(MOSFET) INFINEON TECHNOLOGIES ISC037N13NM6ATMA1 ISC037N13NM6ATMA1数据手册

ISC037N13NM6ATMA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.0436 ¥ 42.6184
10+ $ 3.4278 ¥ 28.6867
100+ $ 2.4458 ¥ 20.468
500+ $ 2.2045 ¥ 18.4488
1000+ $ 1.9622 ¥ 16.4213
库存: 3781
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 42.61
